מכונת איטום אינדוקציה מאלומיניום אוטומטית עם מכונת כיסוי בורג

• מתח מדורג: AC220V50/60Hz
• משקל נטו של המכונה: 68 ק"ג 50 ק"ג
• הספק מרבי: 1800W

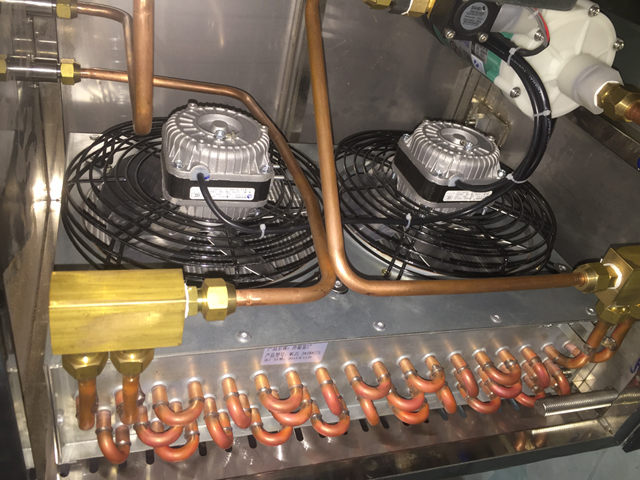

• שיטת קירור: אוויר קריר/מים דרך קירור כפול
• קוטר איטום: φ15-75mm 15MM-45MM 30MM-60MM
• גובה הבקבוק: 20-180 מ"מ
• שיטות עבודה: המשך עבודה
• היקף יישום: תיקון גדול של ייצור
• מהירות איטום: 0-200 בקבוק/דקה
• מידות אריזה: 1600*450*1500 מ"מ
• גודל גנרטור: 1450*410*1300 מ"מ

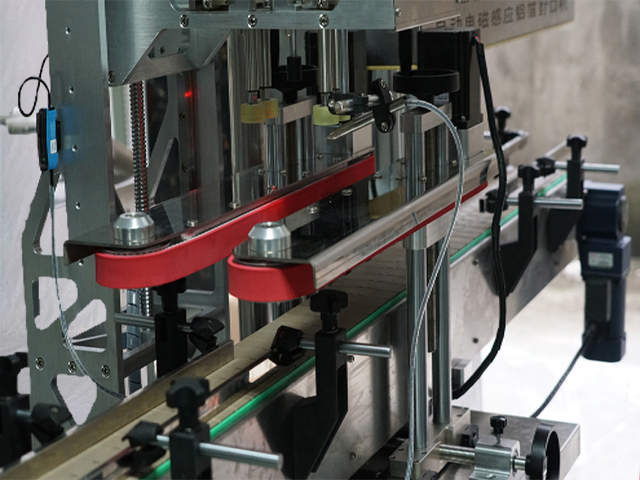

צפה בסרטון

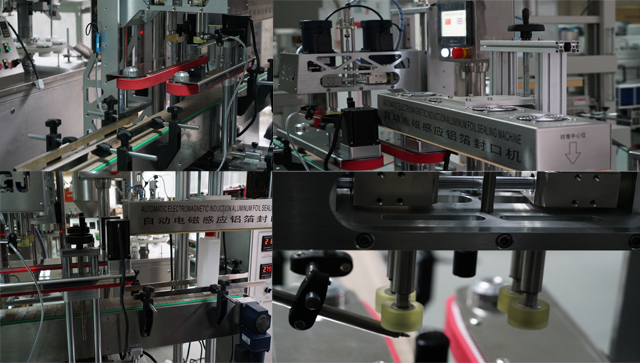

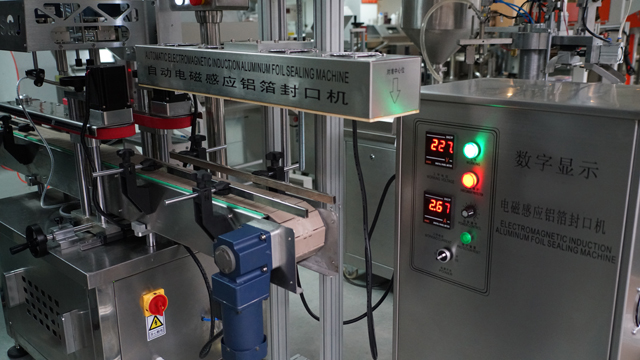

הקו כולל שני מכונות עיקריות כמו מכונת איטום אינדוקציה ומכונת מכסה מוטבעת;

המכונות מתאימות לאיטום מכסה של בקבוקים רפואיים המשמשים במעבדה לחומר אנליטי. כל הקו יכול להיות מצויד בציוד העזר כמו פטיפון בקבוקים או פונקציית קידוד אצווה.

כמו להלן יש נתונים בסיסיים עבור המכונות בהתאמה:

איטום אינדוקציה, הידוע גם בשם איטום פקק, הוא שיטה ללא מגע לחימום איטום פנימי כדי לאטום הרמטית את החלק העליון של מיכלי פלסטיק וזכוכית. תהליך איטום זה מתרחש לאחר מילוי המיכל ומכסים אותו.

הטכנולוגיה של איטום אינדוקציה אלקטרומגנטי בחומרים מרוכבים היא שיטת האיטום המתקדמת המוכרת כיום בעולם, והמאפיין שלה לחימום ללא מגע מתאים לאיטום בקבוקי פלסטיק (PP, PVC, PET, ABS, HDPE, PS ו-DURACON) , בקבוק זכוכית וצינורות פלסטיק מרוכבים שונים, כך שכרגע מדובר בטכנולוגיה המתקדמת ביותר לאיטום הבקבוקים לתעשיות כמו רוקחות, מזון, גריז, כימיה יומיומית, כימיה ביתית וכימיה חקלאית.

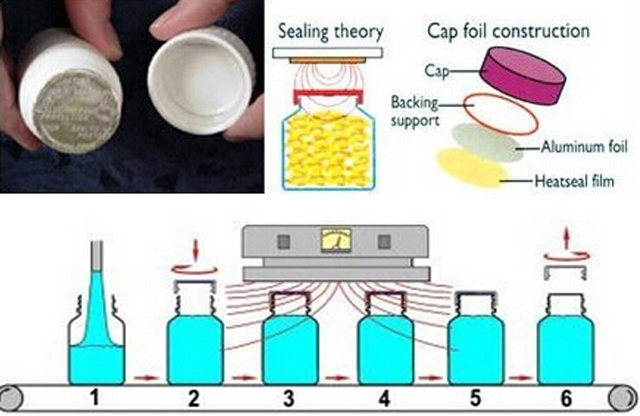

עקרון העבודה ואיך זה עובד

הסגירה מסופקת לבקבוקון עם תוחם שכבת נייר אלומיניום שכבר הוכנס. למרות שיש מגוון ספינות לבחירה, ספייס אינדוקציה טיפוסי הוא רב שכבתי. השכבה העליונה היא עיסת נייר שבדרך כלל מודבקת נקודתית על הפקק. השכבה הבאה היא שעווה המשמשת להצמדת שכבת נייר אלומיניום לעיסה. השכבה התחתונה היא סרט פולימרי למינציה לרדיד. לאחר הפעלת המכסה או הסגר, המיכל עובר מתחת לסליל אינדוקציה, אשר פולט שדה אלקטרומגנטי מתנודד. כאשר המיכל עובר מתחת לסליל האינדוקציה (ראש איטום) יריעת רדיד האלומיניום המוליך מתחילה להתחמם עקב זרמי מערבולת. החום ממיס את השעווה, שנספגת בגב העיסה ומשחררת את נייר הכסף מהכובע. סרט הפולימר גם מתחמם וזורם על שפת המיכל. לאחר קירור, הפולימר יוצר קשר עם המיכל וכתוצאה מכך נוצר מוצר סגור הרמטית. לא המיכל ולא תכולתו מושפעים לרעה; החום שנוצר אינו פוגע בתוכן.

אפשר לחמם יתר על המידה את נייר הכסף ולגרום נזק לשכבת האיטום ולמחסומי הגנה כלשהם. זה עלול לגרום לאיטום פגום, אפילו שבועות לאחר תהליך האיטום הראשוני, ולכן גודל נכון של איטום האינדוקציה חיוני כדי לקבוע את המערכת המדויקת הדרושה להפעלת מוצר מסוים.

איטום יכול להיעשות עם יחידה ידנית או על מערכת מסועים.

פיתוח עדכני יותר (המתאים יותר למספר קטן של יישומים) מאפשר להשתמש באיטום אינדוקציה ליישום איטום נייר כסף על מיכל ללא צורך בסגירה. במקרה זה, נייר כסף מסופק חתוך מראש או בסליל. כאשר הוא מסופק בסליל, הוא נחתך למות ומועבר על צוואר המיכל. כאשר נייר הכסף במקומו, הוא נלחץ כלפי מטה על ידי ראש האיטום, מחזור האינדוקציה מופעל והאטם נקשר למיכל. תהליך זה ידוע כיישום ישיר.

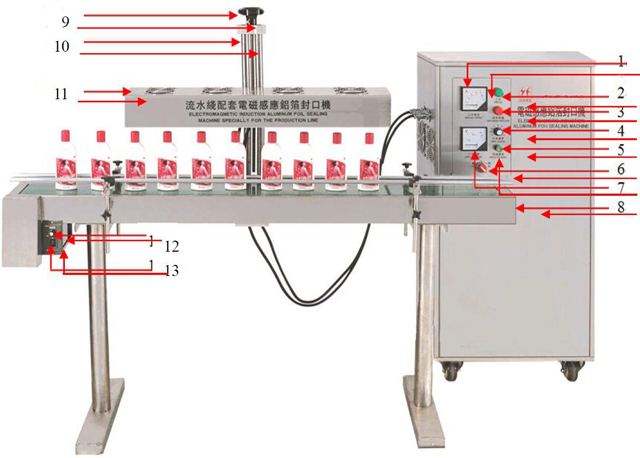

צִיוּר

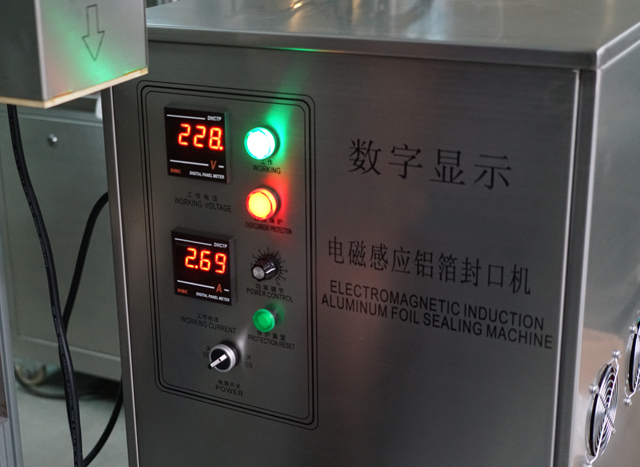

1. מד זרם: מציג את המצב הנוכחי במהלך פעולת המכונה כולה.
2. מחוון עבודה: מציג את מצב העבודה החריג
3. מחוון זרם יתר: מציג את מצב העבודה החריג.
4. בקרת כוח: בקר כוח.
5. איפוס הגנה: שחזר את מצב העבודה הרגיל.
6. מתג הפעלה: שולט בעוצמת המכונה כולה.
7. מד מתח: מציג את מצב המתח במהלך פעולת המכונה כולה.
8. מסוע: שינוע בקבוקים.
9. גלגל יד: התאמות לגודל גובה הבקבוקים השונים.
10. הרמת מדפים: זה נהג לתקן ולעלות או לרדת בגובה ולתפקוד נמוך של ראש איטום.

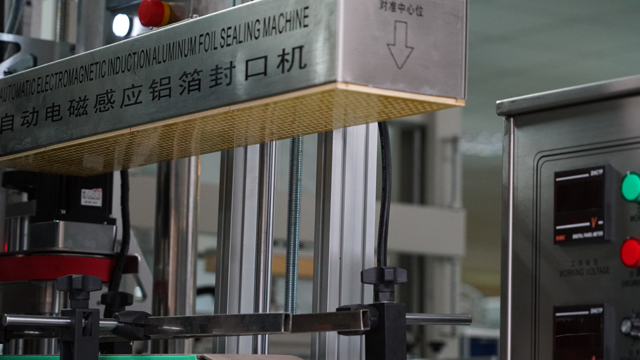

11. ראש איטום: מחמם ואוטם את נייר האלומיניום בפקק הבקבוק.
12. מהירות ההתאמה: מהירות ההתאמה של כפתור פעולת המסוע.
13. מתג התחל: מתג בקרת מסוע.

• מתח מדורג: AC220V50/60Hz
• משקל נטו של המכונה: 68 ק"ג 50 ק"ג
• הספק מרבי: 1800W
• שיטת קירור: אוויר קריר/מים דרך קירור כפול
• קוטר איטום: φ15-75mm 15MM-45MM 30MM-60MM
• גובה הבקבוק: 20-180 מ"מ
• שיטות עבודה: המשך עבודה
• היקף יישום: תיקון גדול של ייצור
• מהירות איטום: 0-200 בקבוק/דקה
• מידות אריזה: 1600*450*1500 מ"מ
• גודל גנרטור: 1450*410*1300 מ"מ

השתמש בשיטה במכונת איטום אינדוקציה

• התאמת גודל גובה הבקבוקים: הנח את הבקבוק מתחת ל"ראש האוטם", כוונן את "גלגל היד", ודא שהמרחק בין תחתית "הראש האוטם" לפונה של מכסה הבקבוק הוא בערך 1-3 מ"מ, סובב את "מתג ההתחלה" ל"על" כך שהמסוע יתחיל לרוץ ותן לבקבוקים לעבור על הרצועה כדי לבדוק אם הם נוגעים בראש האיטום. המרחק הקטן ביותר ללא קשוח הוא הטוב ביותר.
•  כוונן את מהירות המסוע באמצעות "בקרת המהירות". איטום רדיד האלומיניום קשור למהירות החגורה והכוח. שים כמה בקבוקים על החגורה, הפעל את "מתג ההפעלה" ובצע את בדיקת האיטום. הפעולה מתחילה באופן רשמי ברגע שהבקבוקים נאטמים היטב.
• המתן להפעלה הרכה עם רצועת האתחול והתחל את האיטום כעבור 30 שניות כאשר מד הזרם שאחרי מראה 3.2A.
• כבה את "מתג ההפעלה" ואת "מתג האתחול" בעת כיבוי המכונה.

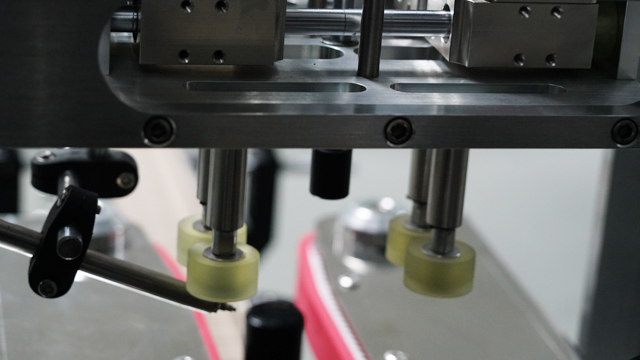

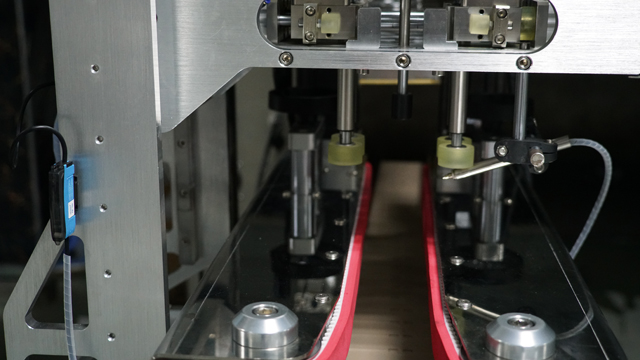

מכונת מכסה מוטבעת:

• כושר ייצור: 40-60 קאפות/דקה
• גודל כובע: 10-50/35-140 מ"מ
• קוטר הבקבוק: 35-140 מ"מ
• גובה הבקבוק: 38 ~ 300 מ"מ
• גודל (L×W×H): 1000×800×1200 מ"מ
• משקל: 350 ק"ג

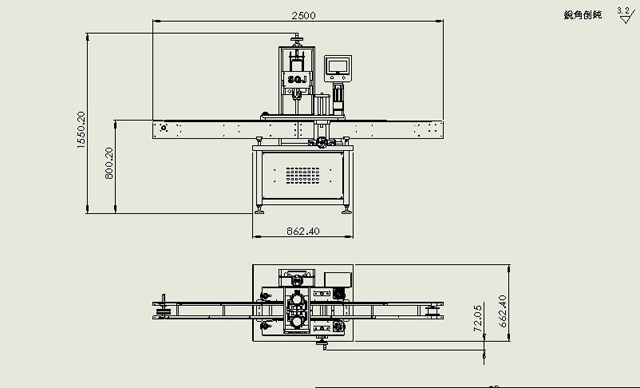

ציור של מכונת מכסה מוטבעת

התאמת מכסה מא' עד ת'

התאמת תיקון בקבוקים

1. שחרר את הידית (3)

2. שים את הבקבוקים הקבועים מראש (1)

3. גלגל עין אם מרכז המכסים תואם למרכז הגליל (9); פעם אחת תקן את הידית (3)

התאמת גובה מכסה ﹒

1. שחרר את הידית (7)

2. כוונן את הידית (12) כדי להפוך את גלגל החיכוך המכסה (4) למרחק של 2 מ"מ לתחתית המכסים, תקן את הידית (7)

התאמת פערי חיכוך מכסה:

1. סגור את מקור האוויר

2. הכנס את מכסי התיקונים בין גלגלי החיכוך (4)

3. התקרבו למכסים על ידי הזזת גלגל החיכוך (4) כדי לכוונן את בורג מודול המהלך (5) (שני הצדדים צריכים להיות סימטריים על ידי מדידת גלגל עיניים). ה-fas הנכון צריך להיות 2 מ"מ עד 3 מ"מ לכל צד;

התאמת גובה צילינדר מכסה (לפי דוגמאות כובעים)

1. שחרר את הבורג (8) גרם לגליל המכסה (9) לבלוט;

2. השאר את המרחק בין 1 מ"מ-2 מ"מ מאגוז המכסה לחלק העליון של המכסים

3. הדק את הבורג (8)

התאמת מהירות צילינדר מכסה

1. חבר את כוח האספקה ומקור האוויר כדי להתאים את הגדרת הלחץ עבור לחץ האוויר (סטנדרטי 0.74mpa-0.6Mpa)

2. התאם את זמן המכסה ומרווח המכסה (סטנדרטי של 1 שניות עד 1.5 שניות) בחר את המצב כידני, כוון את מתג הדוושה כדי לכוונן את המהירות הפנאומטית של גלגל החיכוך שמאלה-ימנית, לבסוף זה אמור להפוך את המהירות בשתי המהירויות ברמה שווה ;

3. כוונן את מהירות צילינדר המכסה.

בדיקת Run Of Machine

1. הוצא מוצר אחד להפעלת הבדיקה של מכסה; שפץ את המכסה בהתאם לאפקט המכסה;

2. התאם את המומנט בהתאם לכוח הפיתול.

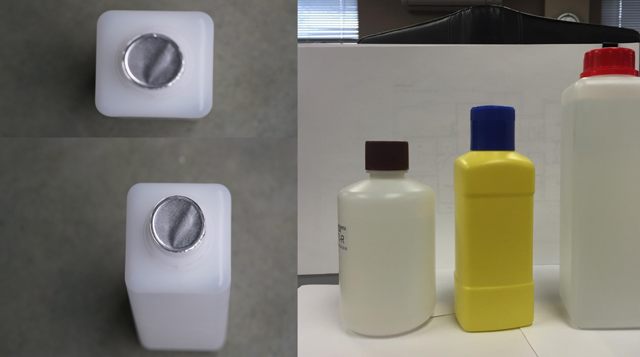

בקבוקים דוגמאות לאיטום מכסה
