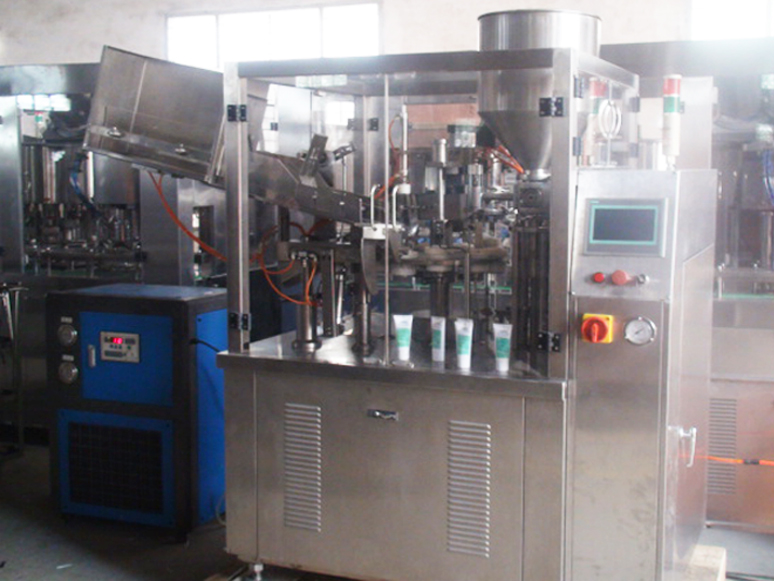

מכונת איטום אוטומטית למילוי צינורות קרם קרם עם מקרר מים

• חומרי צינור: צינורות פלסטיק / צינורות למינציה
• נפח מילוי: 5 מ"ל-250 מ"ל/שפופרת (ניתן להתאמה)
• דיוק מילוי: 1% (או פחות מ)
• קיבולת פלט: 45 צינורות לדקה
• קוטר צינור: Ø10 מ"מ-Ø50 מ"מ
• אורך צינור מרבי: 220 מ"מ
• מקור מתח: 220v/380v/50-60hz
• לחץ אוויר: 0.55mpa-0.65mpa
• מנוע עזר: 1.1 קילוואט
• כוח איטום תרמי: 3.0 קילוואט
• מימד כולל (Lxwxh): 2000*900*1500
• משקל מכונת איטום למילוי צינורות: 850 ק"ג

צפה בסרטון

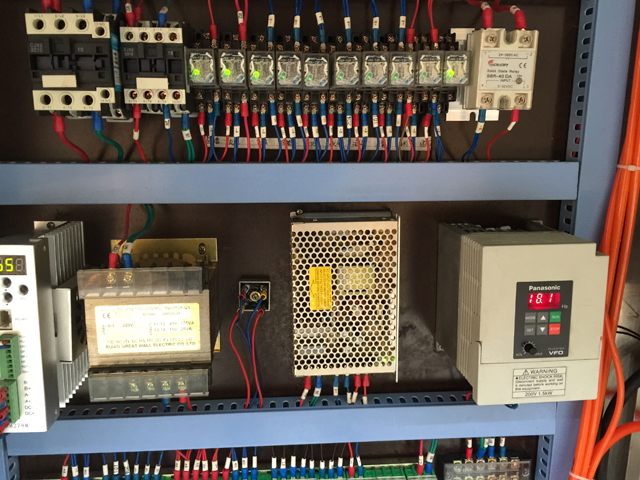

חלקי הבקרה של המכונה מורכבים ממשק אדם-מחשב אינטליגנטי, תצוגת מסך מגע גדולה / לוח בקרה הפעלה, כולל הגדרת טמפרטורה, מהירות מנוע, מהירות מילוי, תצוגה ישירה של מסך ובקרת מסך. רכיבי המכונה הנוגעים במילוי החומר עשוי מפלדת אל חלד SUS304 ו-SUS316L. כיסוי שקוף, צינור האכלה, מכשיר האכלה מסופקים גם כן עם המכונה. המכונה כוללת מתג בטיחות, עצירה אוטומטית, מיקום צינור רך, בקרת איטום פוטו-אלקטרי וכו'.

במהלך התהליך, הזנת צינורות והתייצבות, מילוי ואיטום, הפליטה נשלטים כולם באופן אוטומטי. התקן ספירה דיגיטלית מותקן בחלק הקדמי הנמוך של המכונה. במהלך תהליך המילוי ראש המילוי מוכנס לתוך סיר החומר כדי למנוע כניסת אוויר. עבור חומר מילוי בעל צמיגות גבוהה, מותקן התקן ניפוח כדי להבטיח אטימה מלאה. אפשרויות רבות של סוג איטום זמינות כדי לענות על צרכים שונים של לקוחות.

פרמטר ראשי

תכונות עיקריות

1. חלק ההולכה הבא סגור בפלטפורמה, בטוח, אמין, לא מזהם;
2. מילוי ואיטום חלקים המורכבים על הפלטפורמה מעל מכסה מנוע צפייה של מסגרת סטטית סגורה למחצה, קל לצפייה, קל לתפעול, קל לתחזוקה;
3. בקרת Plc, ממשק שיחה בין אדם למכונה;
4. חוגה מעגלית לכונן פקה, מהירות גבוהה, דיוק גבוה;
5. מיקום תיבה וצינור משופע, אופציונלי;
6. משענת יד מעוקלת עם יחידת ספיחה ואקום, מעקות ואינטראקציה של התקן צינור לחץ, הצינור מוזן לתחנת הצינור העליונה;
7. תחנות עבודה סטנדרטיות פוטואלקטריות, חיישן דיוק גבוה, דפוס צינור בקרת מנוע צעד במיקום הנכון;
8. ראש חומרי הזרקה מזיזים עמוק בתוך חומר הזרקת הצינור, הערה צדדית ליציאה, סוף זרבובית אספקת חומר הזרקה עם אופן משולב כדי להבטיח איכות חיתוך מכה מילוי;
9. ללא צינור ללא מילוי;
10. אימוץ איטום (אקדח אוויר חם לייסטר) חימום פנימי של צינור הזנב, מקורר על ידי קירור אמצעי תצורה חיצונית;
11. תחנת העבודה הקלדת אוטומטית את מספר הקוד המודפס על דרישות התהליך של התפקיד;
12. חתוך רובוט פלסטיק בזווית ישרה או קצה מעוגל של הצינור לבחירה;
13. אזעקת תקלה, אין אזעקת צינור, כיבוי הדלת נפתח, כיבוי עומס יתר;
14. ספירה והשבתה כמותית;

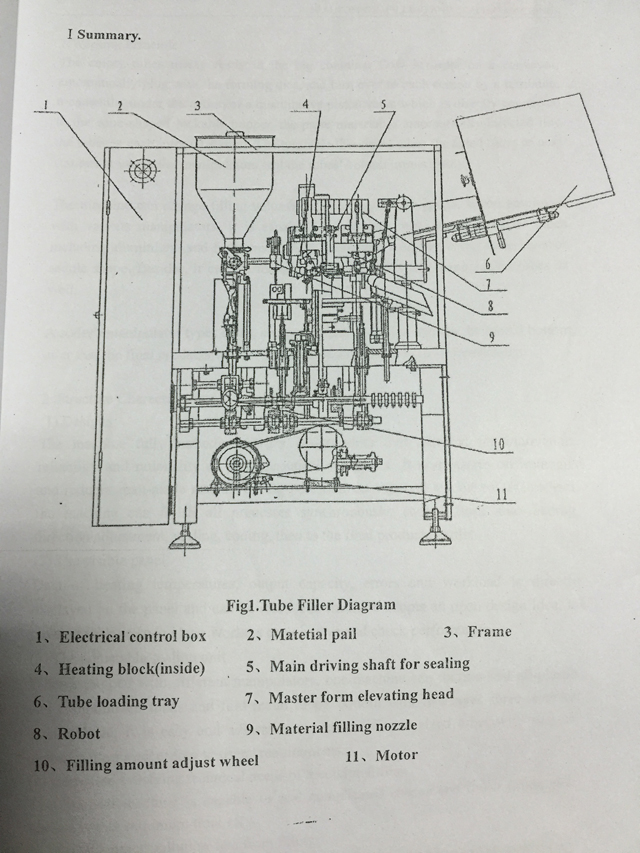

ציור של מכונת איטום למילוי צינורות

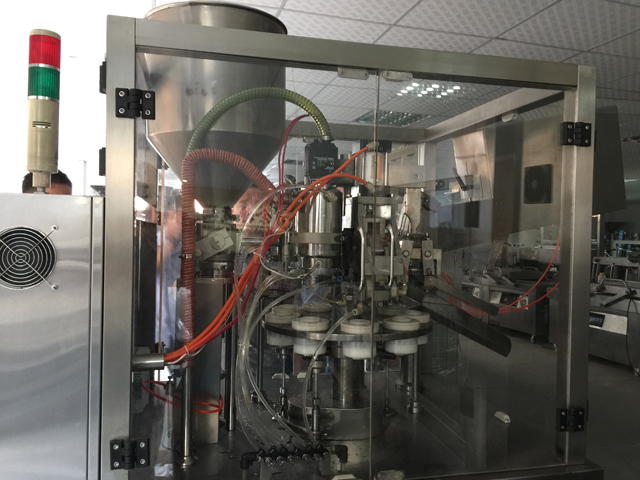

עיקרון עבודה של מכונת איטום למילוי צינורות

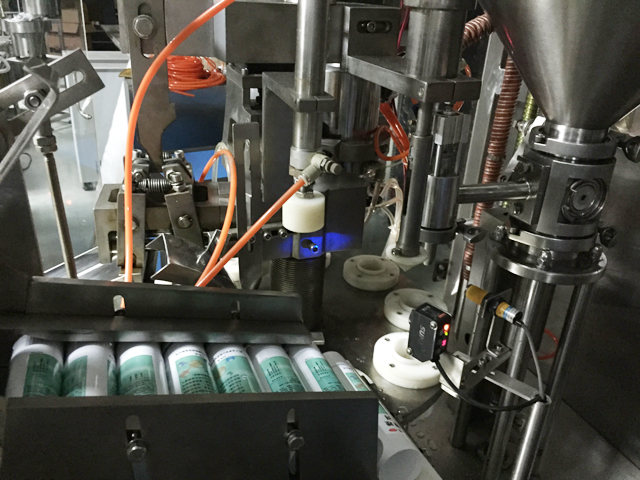

הצינורות הריקים מוכנים בצורה מסודרת במיכל הגדול זורמים לפי הסדר על מסוע המחובר אוטומטית למשטחים היוצרים, והופכים לכל תחנה על ידי רובוט; בינתיים, תחת פעולת שסתום בוכנה כמותי המחובר ישירות להופר הננעל בצורת חרוט, חומרי הדבק מוזרקים אוטומטית לתוך הצינורות בכל תחנת מרווח.

הפטיפון לאחר מכן לוקח את הצינורות המלאים לתחנה הבאה בה המניפולטורים אוטמים את תחתית הצינור באופן מיידי. המכונה יכולה לשנות את נפח המילוי על ידי התאמת מד זרימה. כאשר היא מועסקת עם מניפולטורים שונים היא מסוגלת להתמודד עם צינורות חומרים מרובים ממתכת כולל אלומיניום ועוד לקפל את התחתית עם שתי שכבות שלוש שכבות של צורת אוכף. חוץ מזה זה יכול לאטום תרמו גם את כל צינורות הפלסטיק וצינורות למינציה. המניפולטור של קודן מקליד תאריכים, מספר סדרה ותאריך תפוגה בקצה הצינורות. לאחר מכן, המוצרים הסופיים יובלו לתוך מיכל אוסף באופן אוטומטי.

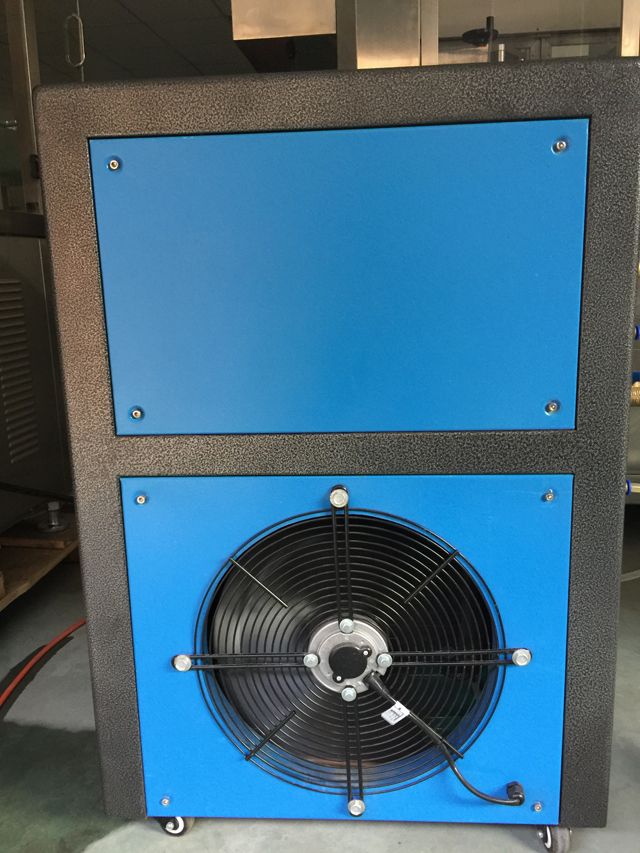

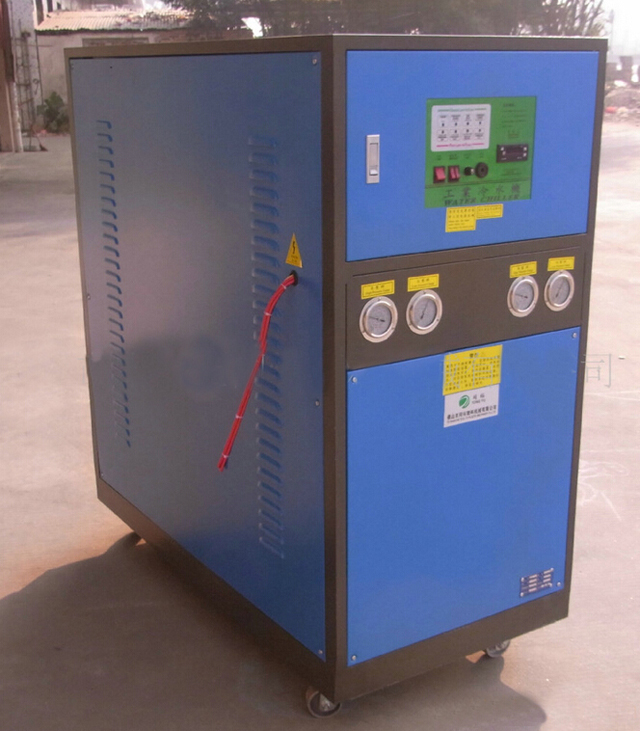

אביזר לקירור תהליך החימום הפנימי-חיצוני

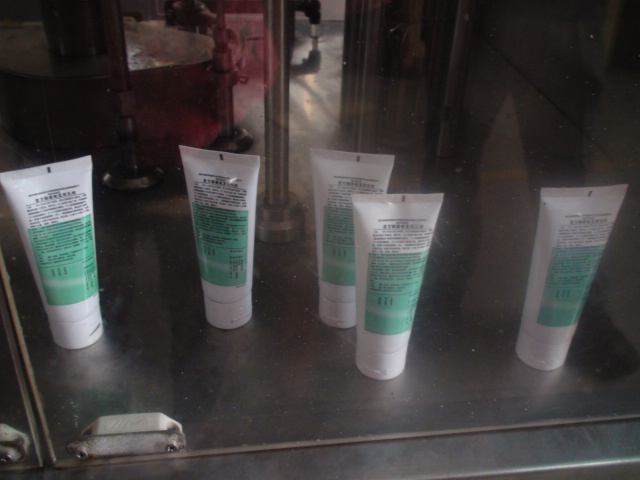

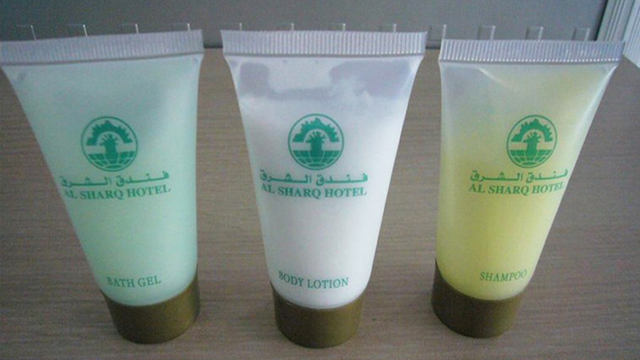

דוגמאות
