מכונת מילוי אוטומטית ליניארי נוזלי מוקצף זכוכית

• דגם: VK-OF
• מספר פיות מילוי: 6-16 ראשים
• טווח לחץ אוויר: 0.4~0.6MPa
• ספק כוח: 220V±5% 50/60Hz
• צריכת חשמל: 0.6kw-2.8kw
• רעש מכונה בודד: ≤50dB
• משקל נטו: 200-600 ק"ג
• מימד כולל (מ"מ): L*W*H=1600×1000×1800 מ"מ

צפה בסרטון

מכונת מילוי אוטומטית בגלישה למילוי נוזלי רטוב בקבוקי זכוכית חיישן מדידת רמות נוזל מכונות מילוי

מכונת מילוי גלישה אוטומטית משמשת בדרך כלל ביישומי אריזה לצרכנים שבהם נדרשת רמת מילוי חזותית (קוסמטית) עקבית.

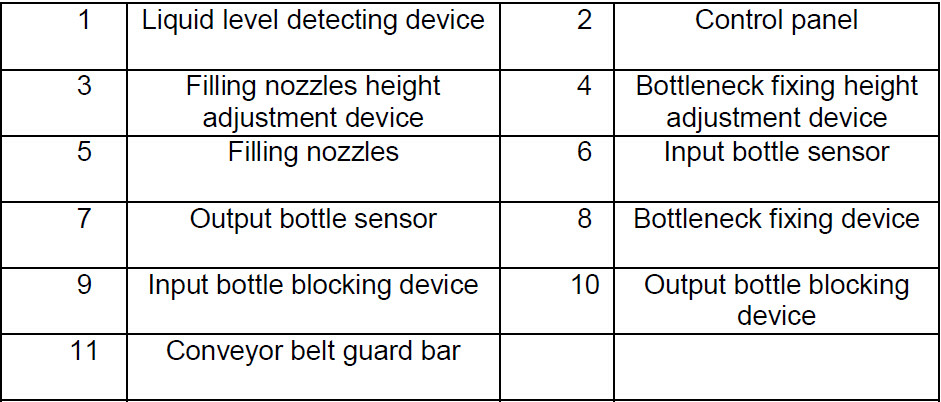

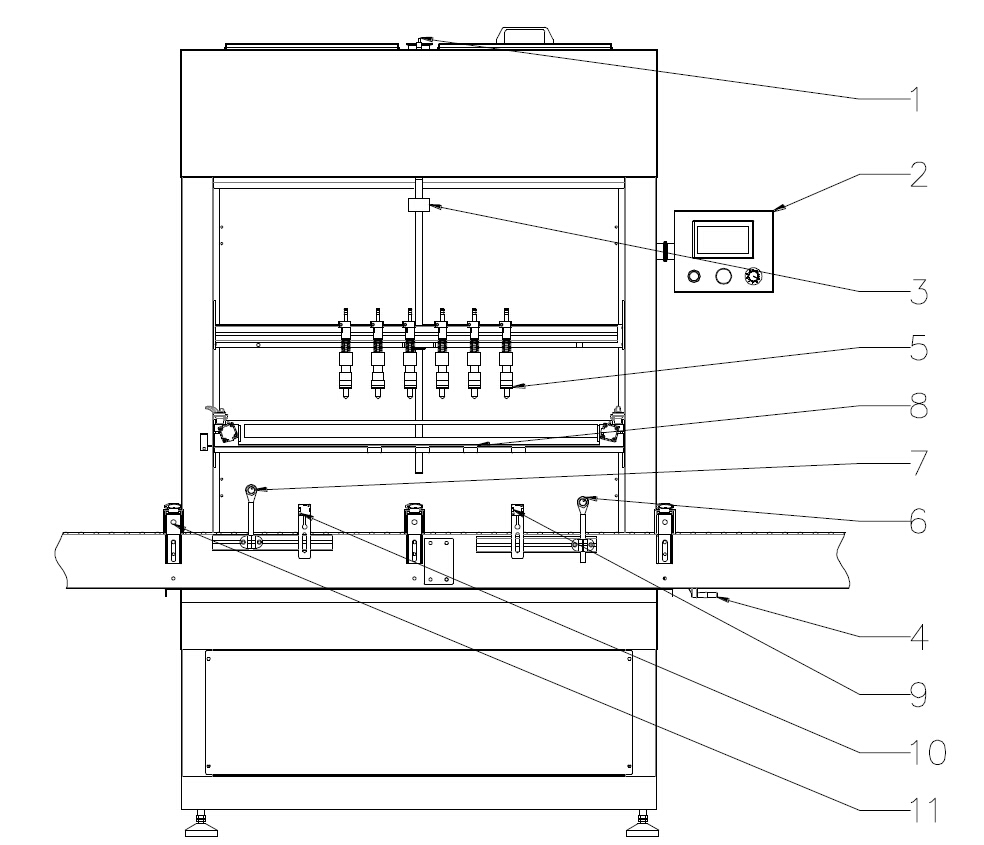

ציור של ציוד מילוי נוזלי גלישה (דוגמאות עם 6 ראשים ציוד מילוי גלישה)

המוצר הנוזלי הרצוי למילוי מוחזק במאגר נירוסטה, ואז נשאב לתוך סעפת כדי לפזר את המוצר לכל אחת מחרירי המילוי שלך. ברגע שהמוצר מגיע לרמת המילוי הקוסמטית הרצויה בכל בקבוק, עודפי מוצר או קצף גולשים בחזרה למאגר. היתרונות של מילוי ההצפה כוללים רמות מילוי אחידות, בקרת מהירות משאבת לחץ משתנה (להפחתת קצף) וקלות תפעול.

חומר מילוי זה מיוצר עם מסגרת צינורית מרותכת טיג באיכות גבוהה מנירוסטה 304 כבדה וזמין עם 1 עד 16 ראשי מילוי. זה גם מגיע כסטנדרט עם בקרות PLC ו-HMI מסך מגע צבעוני, מאגר נירוסטה, ושערים פנאומטיים לאינדקס, בתוספת תכונות רבות נוספות. אפשרויות זמינות לגיוון רב עוד יותר.

מכונות מילוי אוטומטיות לגלישה משמשות בדרך כלל למילוי משקאות ומוצרים דקים אחרים, במיוחד כאשר חוסר עקביות בקצף או בבקבוק עשויה להוות בעיה. ניתן לבנות מילוי הצפה אוטומטי של VKPAK כך שיתאים לסביבות סניטריות, מסוכנות, דליקות וקורוזיביות.

טכניקה

• דגם: VK-OF
• מספר פיות מילוי: 6-16 ראשים
• טווח לחץ אוויר: 0.4~0.6MPa
• ספק כוח: 220V±5% 50/60Hz
• צריכת חשמל: 0.6kw-2.8kw
• רעש מכונה בודד: ≤50dB
• משקל נטו: 200-600 ק"ג
• מימד כולל (מ"מ): L*W*H=1600×1000×1800 מ"מ

מְאַפיֵן:

• ממשק אנגלי בין אדם למכונה, מסך מגע אינטליגנטי, עיצוב אנושי, תפעול קל.
• פיות מילוי מיוחדות לגלישה, מילוי ברמת דיוק.
• בקר לוגי תוכנה (PLC),
• קל לשנות גודל או לשנות פרמטרים.
• אלמנטים פניאומטיים כולם מיובאים, יציבות ואמינות.
• חישה פוטו-חשמלית ובקרת קישור פניאומטית, הגנה אוטומטית למחסור בבקבוק.
• עיצוב מיקום קרוב, שליטה קלה, מתאים לאריזה של כל הגדלים של בקבוקים.
• המכונה כולה מתוכננת על פי דרישות GMP.

אפשרויות:

• ניתן לצייד חרירי מילוי בהתאם לתפוקה.
• תצורה אנטי קורוזיבית זמינה עבור מוצרי חומצה או אלקליים גבוהים.

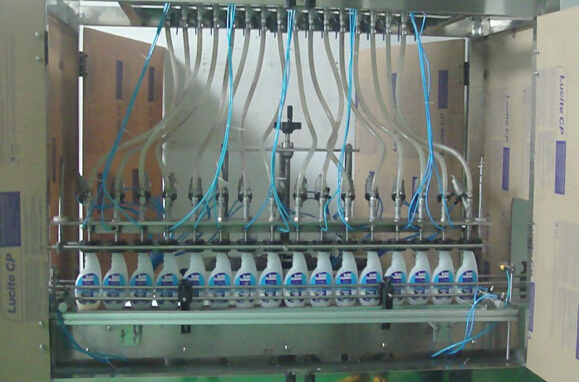

מכונות תיוק 16 ראשים על גדותיה לתהליך מילוי סבון נוזלי

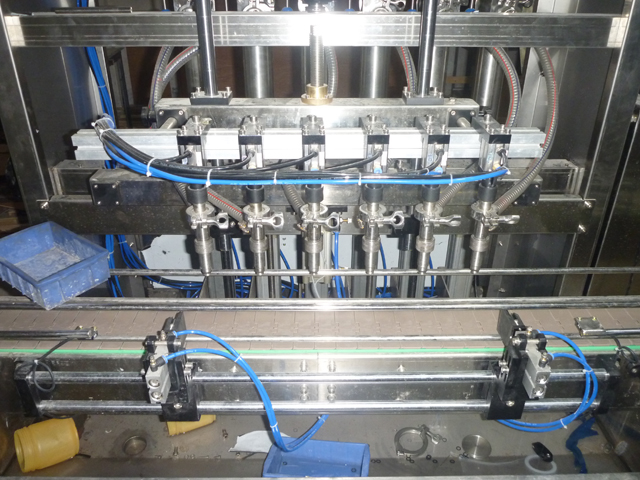

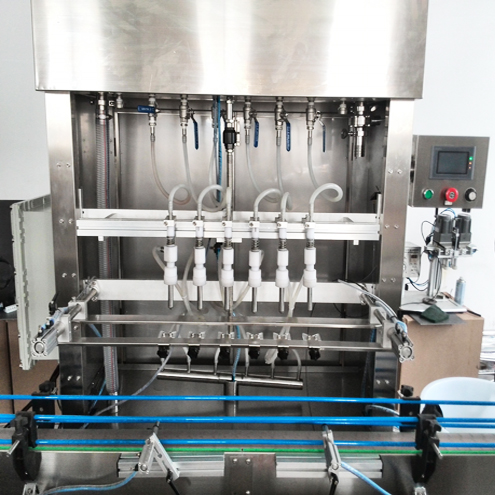

תמונות נוספות של מכונות מילוי גלישה (לדוגמה, 6 ראשים)

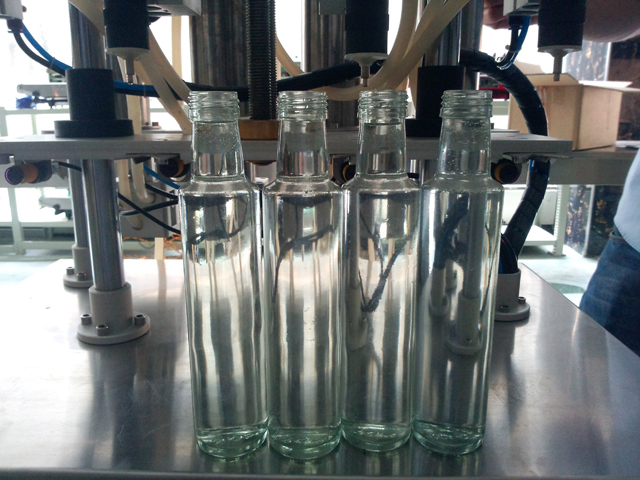

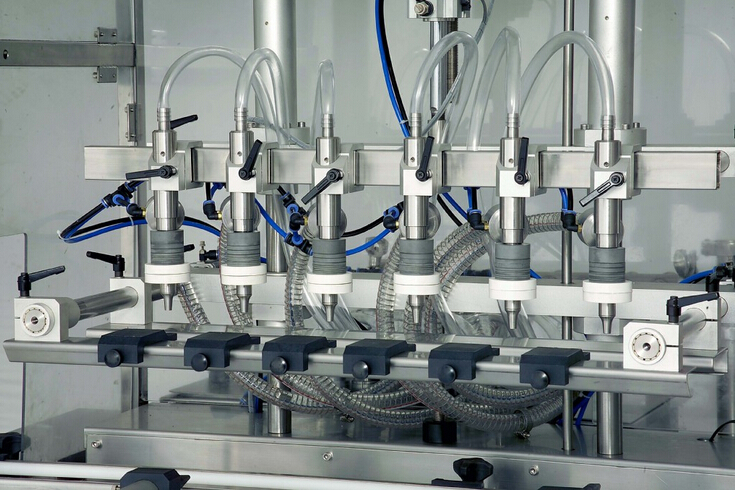

צילום סגור למילוי הצפה במכונת מילוי

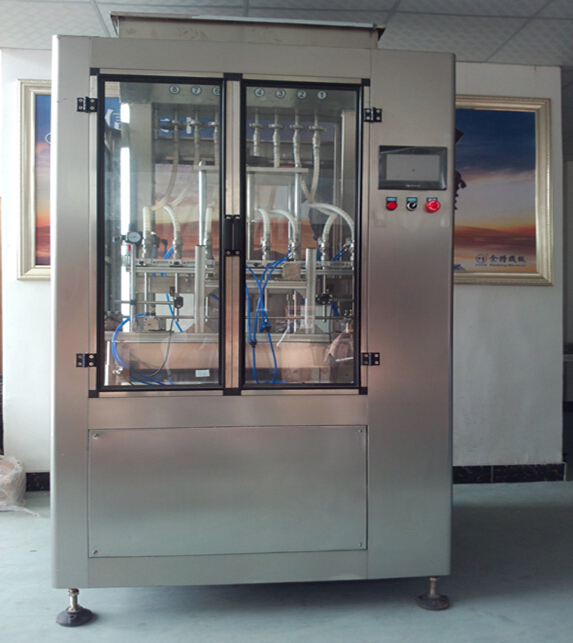

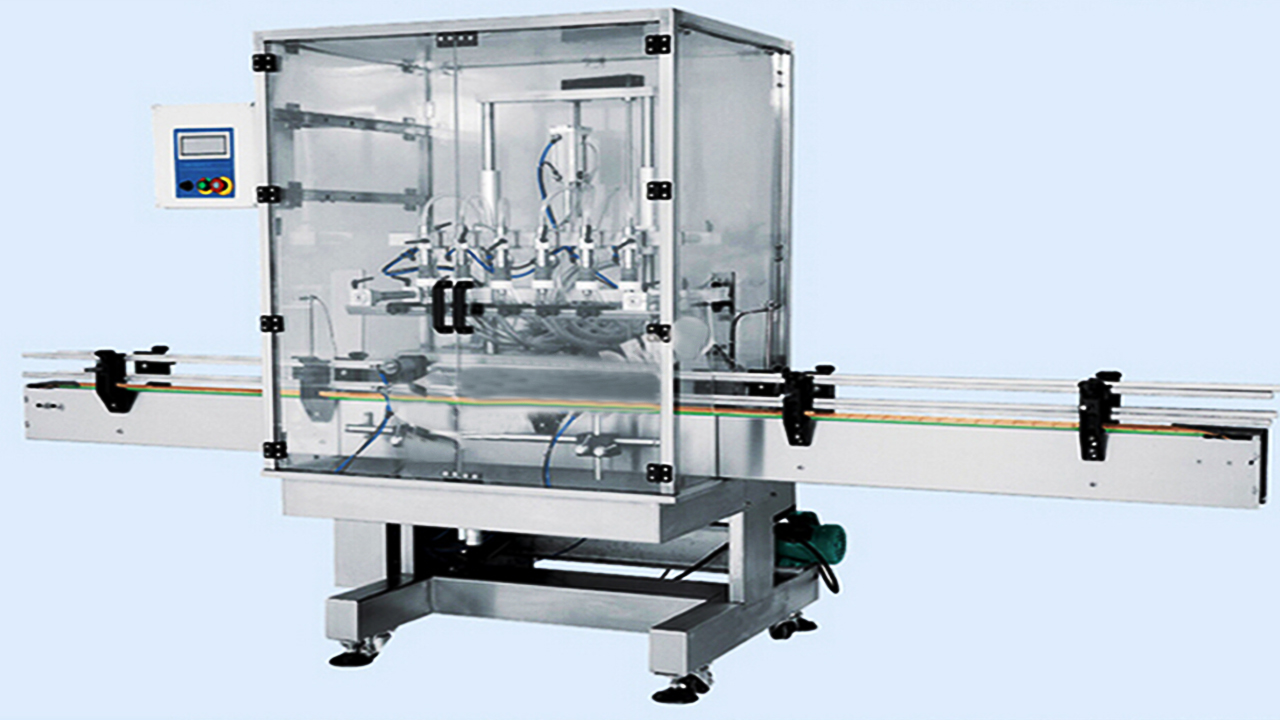

עם תא מגן למכונות מילוי גלישה

מכונת מילוי גלישה בתוספת תא אוטומטית עם מסוע

הליך הגדרת מכונת מילוי אוטומטית:

כוונן את סרגל ההגנה של רצועת המסוע

הנח את הבקבוקים מתחת לפירות המילוי (5), התאם את רוחב מוט ההגנה של רצועת המסוע (11), צור את צוואר הבקבוק ואת פיית המילוי באותו מישור.

כוונן את חרירי המילוי

בהתאם לגודל הבקבוקים, התאם את המרחק בין כל פיית מילוי(5), נסה להפוך את פיות המילוי(5) קרובות למרכז המכונה.

התאם את גובה התקן תיקון צוואר הבקבוק

בהתאם לגובה צוואר הבקבוק, התאם את גלגל היד של התקן תיקון צוואר הבקבוק (4), הפוך את לוח תיקון צוואר הבקבוק לתקן את המקום הנכון של צוואר הבקבוק.

התאם את הצילינדר של התקן חסימת בקבוקי הפלט

שחרר את בורג חמשת הכוכבים של התקן חסימת בקבוק הפלט (10), לחץ על הכפתור של היציאה של גליל הבקבוק ממסך המגע והשאר את הגליל בחוץ למתוח, בצע את החסימה, הצמד למגע עם הבקבוק.

כוונן את חיישן בקבוק הפלט

שחררו את הברגים של חיישן בקבוק הפלט (7), הגדר את החיישן ב-5 ס"מ לפני מקל חסימת גליל בקבוק הפלט (הכיוון קדימה של המסוע)

כוונן את חיישן בקבוק הכניסה

הפעל את המסוע, שמור על מתיחה של הגליל, הנח יותר משני בקבוקים על המסוע, שחרר את הברגים של חיישן בקבוק הכניסה (6) והנח אותו ליד צוואר הבקבוק השני, וודא שהוא יכול לזהות את הבקבוק השני. שים לב: אל תניח את חיישן בקבוק הקלט (6) מתחת לפני פיית המילוי.

כוונן את הצילינדר של התקן חסימת בקבוקי הכניסה

שחררו את בורג חמשת הכוכבים של התקן חסימת בקבוק הכניסה (9), מצאו רווח בין הבקבוק השני לבקבוק השלישי והנח את מקל החסימה במרווח זה. לחץ על הכפתור של הצילינדר לתוך הבקבוק ממסך המגע והשאר את הגליל מתוח, צור קשר עם מקל החסימה עם הבקבוק השלישי. שימו לב: מהירות המתיחה של הצילינדר אל תהיה מהירה מדי.

התאם את הצילינדר של התקן תיקון צוואר הבקבוק

שחררו את הבורג של התקן תיקון צוואר הבקבוק (8), הניחו ללוחית הקיבוע להתקרב לצוואר הבקבוק ולנעול אותו, כוונן את מזלג קיבוע הבקבוק והפוך אותו לאותו גובה אופקי כמו צוואר הבקבוק, הדק את המזלג לקיבוע הבקבוק, שחרר את המזלג. שני ברגים משני הצדדים. לחץ על הכפתור של צילינדר מיקום הבקבוק ממסך המגע והשאר את הגליל בחוץ למתוח, תן למזלג קיבוע הבקבוק במגע עם צוואר הבקבוק, הברג את ברגי השמירה.

התאם את גובה חרירי המילוי

לחץ על הכפתור של הגליל לתוך הבקבוק, מתוך גליל הבקבוק, גליל מיקום הבקבוק ממסך המגע. כוונן את גלגל היד של מכשיר התאמת גובה חרירי המילוי (3) והנח לתחתית חרירי המילוי גבוה יותר מצוואר הבקבוק, ולאחר מכן לחץ על כפתור הגליל להרמה ממסך המגע, בדוק אם חרירי המילוי יכולים לעלות ונופל בצורה חלקה. בצע את השלבים שלמעלה כדי לנפות באגים, ולחדד את התנועות שלהם שנצפו שוב ושוב לפעולה חלקה.

כוונן את נפח המילוי

בהתאם לקיבולת תיוג המוצר, הזן את הגדרת הזמן המתאימה בזמן המילוי במסך המגע.

מוצרי מילוי סופיים לאחר מילוי דגימות

בקבוקי בושם

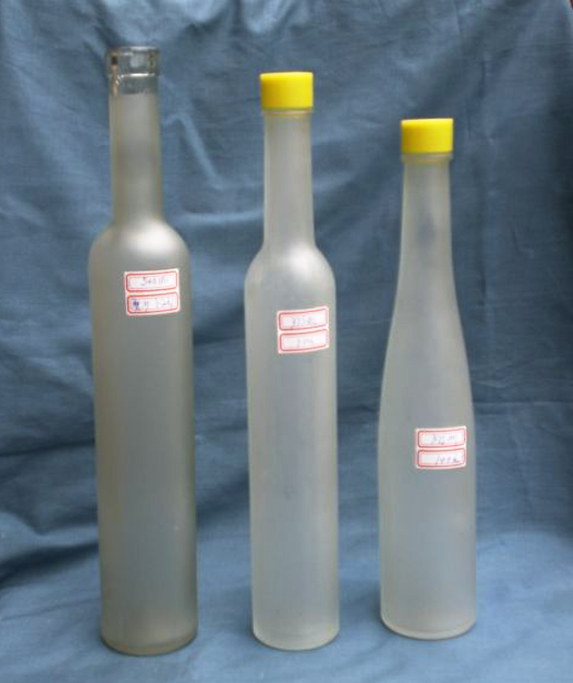

בקבוקי יין

בקבוקי שמן מאכל

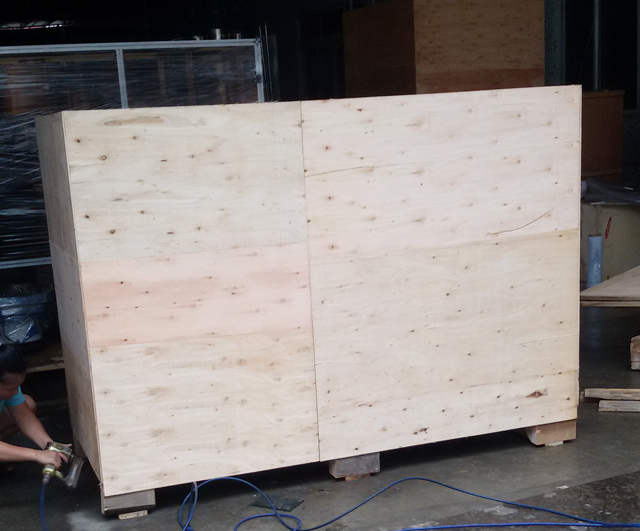

אריזת מארז עץ

אַחֲרָיוּת: עבור כל המכונה, היא תובעת שנה אחת לאחריות. (לא נכללות באחריות בעיות הנובעות מתאונות, שימוש לרעה, יישום שגוי, נזקי אחסון, רשלנות או שינוי בציוד או ברכיביו. כמו כן, חלק החילוף השבור הקל אינו כלול באחריות)

הַתקָנָה: לאחר שהמכונה תגיע למפעל שלך, אם תצטרך, הטכנאי שלנו יגיע למקום שלך כדי להתקין ולבדוק את המכונה וגם להכשיר את העובד שלך להפעלת המכונה (זמן הרכבת תלוי בעובד שלך). ההוצאות (כרטיס טיסה, אוכל, מלון, דמי הנסיעה במדינה שלך) צריכות להיות על חשבונך ואתה צריך לשלם עבור הטכנאי 150 דולר ליום. כמו כן אתה יכול ללכת למפעל שלנו לעשות הדרכה.

לאחר השירות: אם נתקלת בבעיה במכונה, הטכנאי שלנו יגיע למקום שלך כדי לתקן את המכונה בהקדם האפשרי. העלות צריכה להיות בחשבון שלך (כמו לעיל).
