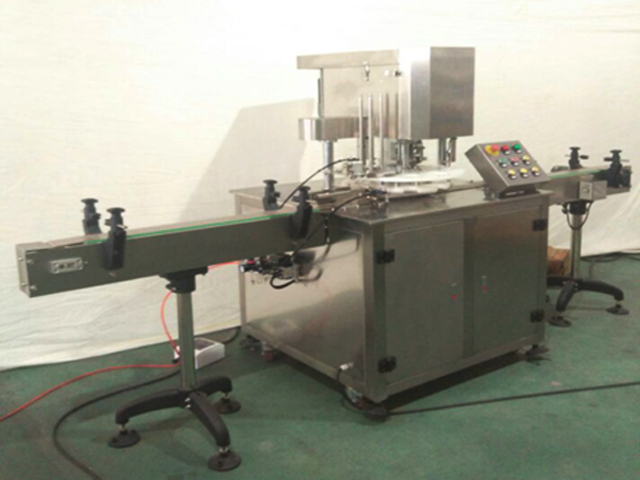

מכונת תפירה אוטומטית ליניארית מתכת פח אלומיניום פחיות אוטם

• החומר: נירוסטה
• מכסה ראש: 1
• מספר הפחיות האטומות: אחת
• מהירות האיטום: 25-30 לדקה
• גובה האיטום: 40-200 מ"מ
• קוטר הבקבוק הזמין: 35-100 מ"מ
• לחץ העבודה: Ac220v 50/60hz（Ac380v 50/60hz）
• הספק: 1.1 קילוואט
• משקל: 500 ק"ג
• גודל: 3000*900*1700 מ"מ
• מקור האוויר: 0.5mpa

מוצר זה מתייחס בעיקר לאריזת הפחיות העגולות עם פלסטיק PET, ברזל, אלומיניום, נייר ועוד איכויות שונות, הוא בעל עיצוב מתקדם ומבנה סביר אשר ניתן לתפעול בקלות, להוות ציוד אריזה הכרחי ואידיאלי למזון. , תרופות, תה, הנדסה כימית ותעשיות אחרות.

הגוף העיקרי של מוצר זה מאמץ את כל חומרי הנירוסטה, בעלי מראה פשוט ויפה ותואם את דרישות העיצוב של רוב מחלקות הייצור הסטנדרטיות.

מוצר זה מאמץ את מקור הכוח החד-פאזי או התלת-פאזי, כאשר ההספק שלו מגיע ל-1.1 קילוואט, חלקיו ורכיביו השונים תחת עיבוד מדויק, טכנולוגיות הייצור ואחרות זרעו ומשופרות ללא הרף באמצעות חווית הלקוח ארוכת השנים של החברה שלנו, וכן חלק מפתח מאמץ עיצוב ייחודי עם חוזק גבוה, רעש נמוך וביצועי איטום טובים.

מוצר זה עומד כולו בתקנות התקנים הלאומיים, התקנים המחלקתיים ותקני המפעלים, ויוצא מהמפעל רק לאחר שעבר את הבדיקה והבדיקה הקפדנית.

הוא בעיצוב פס ייצור אוטומטי מלא, שיכול להוות את קווי הייצור עם מערכת המילוי, מערכת השקילה והמילוי או מערכת התיוג.

מפרט ביצועים

1. ארבעת גלגלי האיטום מאומצים לאיטום, בהם שני סכינים לכיפוף, ועוד שניים ללחיצה ריקה, עם עיקרון פשוט והתאמה נוחה;

2. אומץ העיצוב המכני של הדור האחרון, גוף הפחית לא יסתובב בתהליך האיטום, סכין האיטום מסתובבת להשלמת האיטום, מהימנה ובטוחה ומתאימה לאיטום אריזות המוצרים השבירים ו מוצרים נוזליים;

3. פעולת סכין הטיפוס והרמת משענת הסכין נשלטות על ידי הפיקה המכנית, עם פעולה יציבה ואמינה

4. סכין ההובלה מאמצת את הייצור מפלדת אל חלד 304, עם שירות עמיד וביצועי איטום טובים.

5. ממשק התפעול פשוט מאוד כדי להקל על הפעולה.

תכונות עיקריות

1. זהו תופר פחיות מהדור האחרון, עם התכונה החשובה ביותר שלו שגוף הפחית אינו מסתובב בעת האיטום, כדי למנוע שהמוצרים בקופסה עלולים לעקור וליפול;

2. ממשק הפעולה פשוט עם עיצוב סביר;

3. הוא בעל דיוק עיבוד גבוה, והגוף הראשי מאמץ את הייצור של כל הנירוסטה, בהתאם לדרישות התכנון של מחלקות הייצור.

4. זה יכול להוות את קווי הייצור עם מילוי, תיוג, ציוד ריסוס קוד ואחרים, עם יעילות ייצור גבוהה.

5. זה יכול לזהות את המכסה התחתון באופן אוטומטי ותכנון בקרת המעגל סביר.

6. כל החלקים והרכיבים, אביזרי החשמל ואחרים מאמצים את המוצרים מהמפעלים המקומיים המפורסמים, באיכות אמינה ויציבה.

פרמטרים טכניים

• החומר: נירוסטה
• מכסה ראש: 1
• מספר הפחיות האטומות: אחת
• מהירות האיטום: 25-30 לדקה
• גובה האיטום: 40-200 מ"מ
• קוטר הבקבוק הזמין: 35-100 מ"מ
• לחץ העבודה: AC220V 50/60Hz（AC380V 50/60Hz）
• הספק: 1.1KW
• משקל: 500KG
• גודל: 3000*900*1700 מ"מ
• מקור האוויר: 0.5MPa

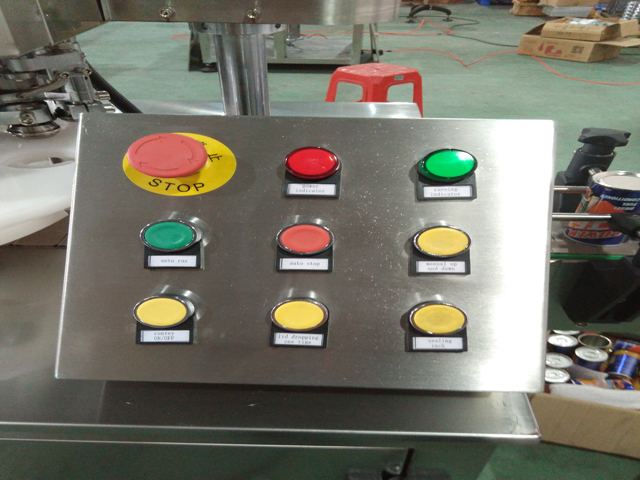

לוח הפעלה

1. מחוון המתח (נורית החיווי האדומה): נורית החיווי האדומה דולקת ומציינת שהציוד מופעל ולהיפך

2. מחוון הפעולה (נורית החיווי הירוקה): נורית החיווי הירוקה דולקת המציינת שהציוד פועל ולהיפך

3. עצירת החירום: במקרה חירום, לחץ על כפתור זה והציוד עוצר בבת אחת, כל מתגים אחרים אינם פועלים, אם אתה רוצה לבטל, סובב את הכפתור לרוחב והוא יצוץ אוטומטית עם הפונקציות ששוחזרו

4. הפעלה/הפעלה (הכפתור הירוק): לחץ על כפתור זה והציוד יתחיל לפעול

5. הפעלה/כיבוי (הכפתור האדום): לחץ על כפתור זה והציוד יפסיק לפעול

אינצ'ינג (הכפתור הצהוב): מתג זה משמש בעיקר לניפוי באגים בציוד, הציוד יפעל בעת לחיצה על הכפתור ולהיפך.

עקרון הציוד ושיטת ההתקנה

1. עקרון העיצוב הדינמי של הציוד

ציוד זה מאמץ את המנוע האסינכרוני בעל קיבולת חשמלית בעלת שני ערכים, כאשר הספק המנוע הוא 1.1KW ומהירות הסיבוב היא 1400r/min. גלגל החגורה המשולשת, גלגל השיניים, הטורבינה וציוד קישור אחר מפחית את מהירותו ל-40r/min, הטורבינה מסובבת מעגל תחת השפעת מצלמת ההרמה כדי להשלים תהליך למעלה ולמטה, בו זמנית בהתאמה מניע את גלגלי הגלגול והאיטום הראשון והשני כדי לתאם עם הפקה מתחת להפרש המהירות של שתי קבוצות הגלגלים המשוננים, כדי להשלים את כל התהליך של איטום הגליל של פחית אחת.

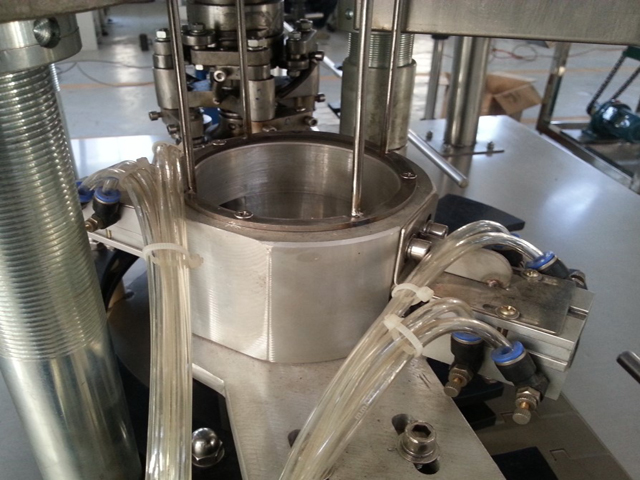

2. עקרון עיצוב האיטום של הציוד

ציוד זה מאמץ את העיקרון של תפר כפול כפול, תוך שימוש בהליך החסימה, הקיפול והדיכאון של צד הכיסוי וצד הפחית, כדי להשיג את אפקט האיטום. השלבים הם כדלקמן:

(1) הנח את מכסה הפחית על גבי הפחית כדי לגרום לכך שקצה הפחית יזוזז אל הפתח בצד הפנימי של קצה מכסה הפחית.

(2) נצל את הלחץ של המרים כדי להרים את גוף הפחית ולגרום למכסה הפחית לרוץ אל הכלב.

(3) הגליל הראשון עוטף את קצה המכסה פנימה, כאשר צד אחד מסתובב סביב קצה המכסה והצד השני מפעיל לחץ על הציר.

(4) לאחר שהגליל הראשון מסיים את הפעולה, הגליל השני ממשיך ללחוץ חזק על התפר המעוגל הראשון שנוצר מהגליל הראשון לתוך התפר המעוגל השני, איטום הגליל הושלם.

(5) המרים הפוך, והכלב נלחץ כלפי מטה כדי לצאת מהפחית הריקה.

3. העיקרון של הנמכת מכסה אוטומטית

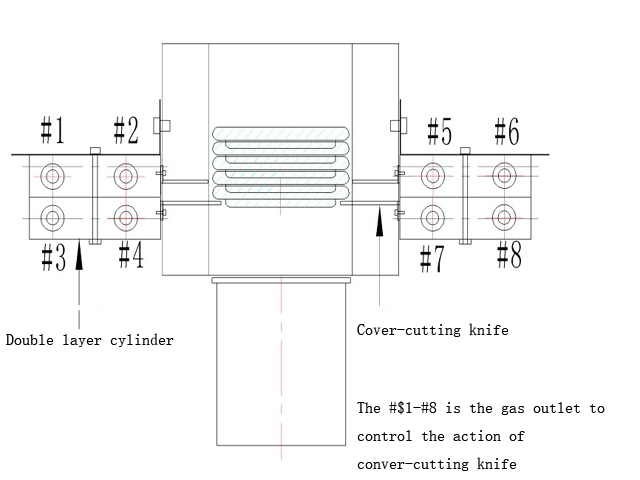

ציוד זה מצויד בציוד הצילום האוטומטי לבדיקת עיניים, לאחר שהפחית מגיעה למצב, עין הצילום שולחת את אות הבדיקה למעגל הבקרה הראשי, אשר שולח את האותות הרלוונטיים בהתאם לתכנון לציוד הורדת הכיסוי לשליטה רלוונטית. פעולות, כדי לבצע את פונקציית הורדת המכסה האוטומטית. ציוד הורדת הכיסוי האוטומטי הפיזי והעיקרון שלו הם כפי שמוצג בתמונה הבאה:

כיצד להתקין את המכונה שלב אחר שלב?

השלב הראשון: התקינו את שרשרת המסוע, בדקו אם היא ליניארית לאחר ההתקנה ואטומה תקינה

השלב השני: התקן את מסילות המסוע, התאם כדי להעביר את פחיות הפופ בצורה חלקה

לבסוף, לאחר הדלקה ושידור הציוד, הוא יכול לפעול אז.

	השרשרת של כל חלק מחוברת ומקובעת באמצעות סיכה (בדומה לשרשרת השעון)
	המסוע יחצה את הבסיס
	לוח השרשרת של כל חלק של המסוע מחובר באמצעות הסיכה
	ניתן לכוונן את הברגים כדי להדק ולאבד את המסוע
	לאחר חיבור עם הסיכה, הוא נקרש חזק
	המסוע והציוד העיקרי מחוברים ומקובעים על ידי שני ברגים
	התקנת מסילות המסוע
	ההתקנה וההתקן הקבוע של המסילות
	הפעל את מנוע המסוע (התחבר למסוף U1 ו-U2)

סיכום העמדה על כל חלק חשמלי:

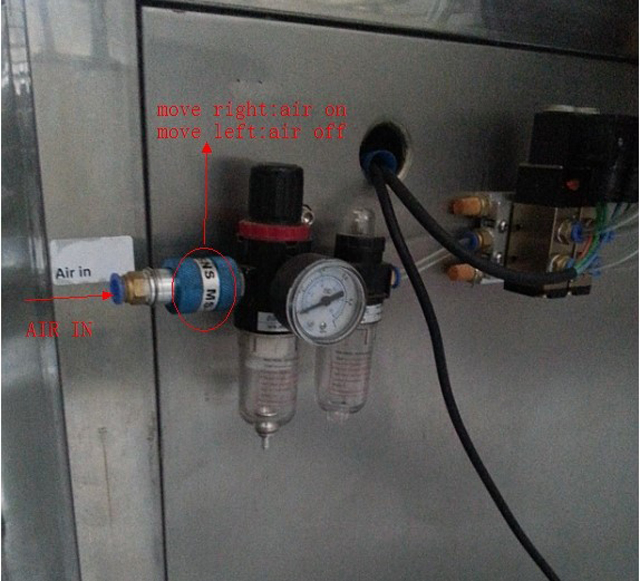

1. שיטת החיבור של מתג כניסת האוויר היא כדלקמן:

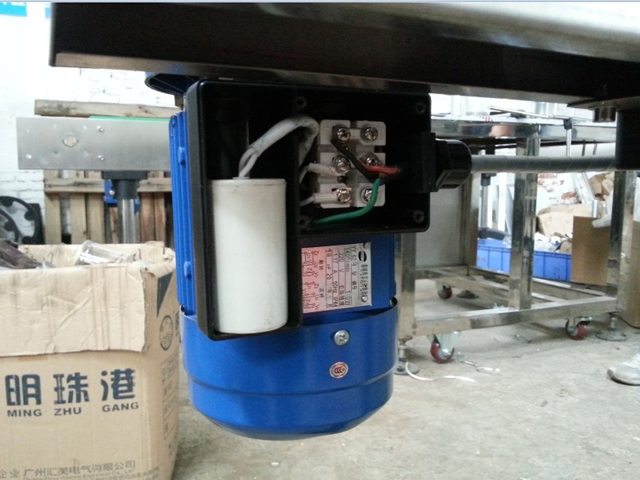

2. שיטת החיווט של מנוע המסוע היא כדלקמן:

מידע נוסף שלח לנו דואר אלקטרוני עבור ספר ידני מפורט על מכונת איטום פחיות;

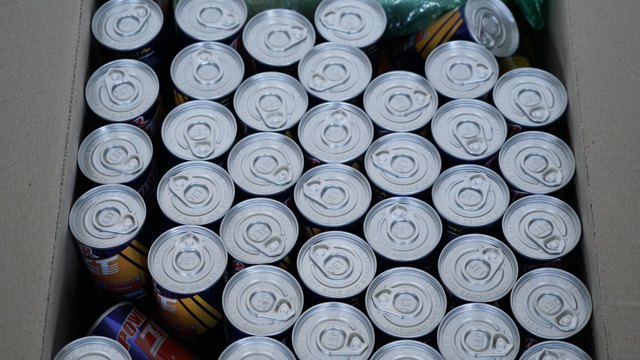

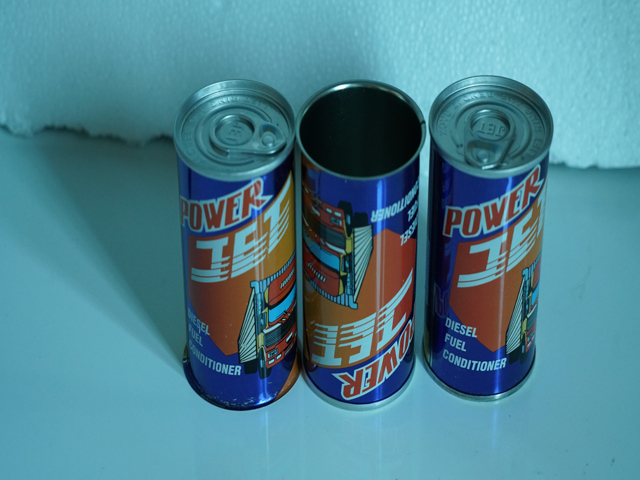

דגימות איטום קופסאות שימורים
