אוטומטית ליניארי סרוו יחיד ראש בקבוק צ'אק מכונת מכסה בורג

אוטומטית ליניארי סרוו ראש יחיד בקבוק צ'אק מכונת מכסה בורג

מספר דגם: VK-SCC
גובה בקבוק ישים: 60-380 מ"מ
קוטר צוואר בקבוק ישים: 16-50 מ"מ
מתח מנוע: 220V (התאמה אישית)
הספק מנוע: 0.37 קילוואט
כושר ייצור: 1200-1500 בקבוקים לשעה
גודל מכונה: 600*210*900 מ"מ
אריזה: קרטון עץ
משקל המכונה: 140 ק"ג

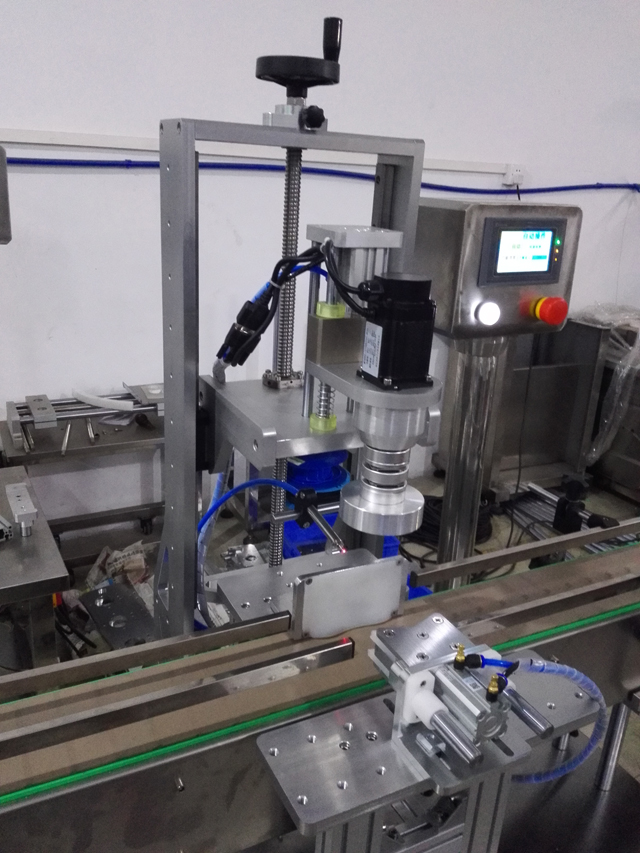

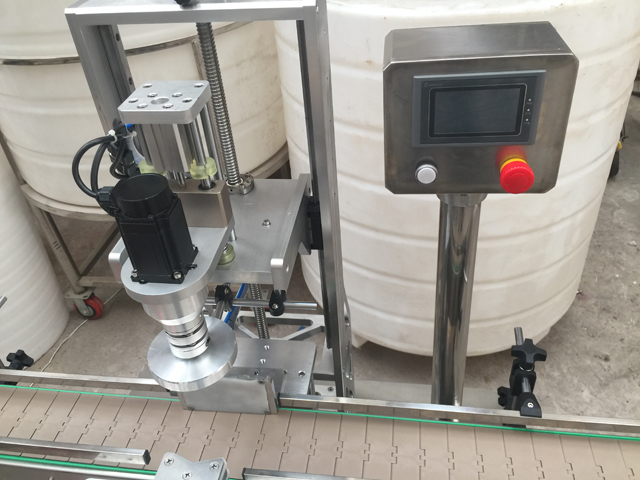

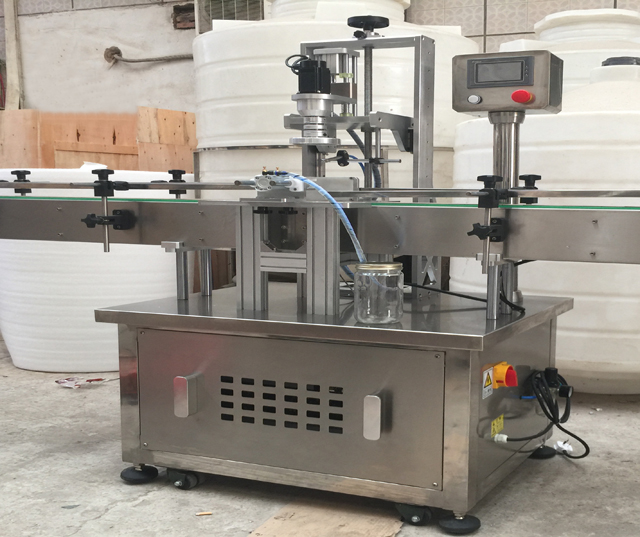

סקירה כללית של מכונת כיסוי ראש יחיד

מאמצת חומר נירוסטה, המכונה עמידה בפני קורוזיה וקלה לניקוי. עם עיצוב מבנה קומפקטי, הוא תופס שטח רצפה קטן. בעוד שעם יעילות ואמינות גבוהות, מדובר במכונה בעלת אוטומציה גבוהה הדורשת רק צוות תפעולי אחד. זהו ציוד מילוי ומכסה אוטומטי המשלב מנגנון, חשמל ופנאומטיקה לאחד.

פרמטרים טכניים

מספר דגם: VK-SCC
גובה בקבוק ישים: 60-380 מ"מ
קוטר צוואר בקבוק ישים: 16-50 מ"מ
מתח מנוע: 220V (התאמה אישית)
הספק מנוע: 0.37 קילוואט
כושר ייצור: 1200-1500 בקבוקים לשעה
גודל מכונה: 600*210*900 מ"מ
אריזה: קרטון עץ
משקל המכונה: 140 ק"ג

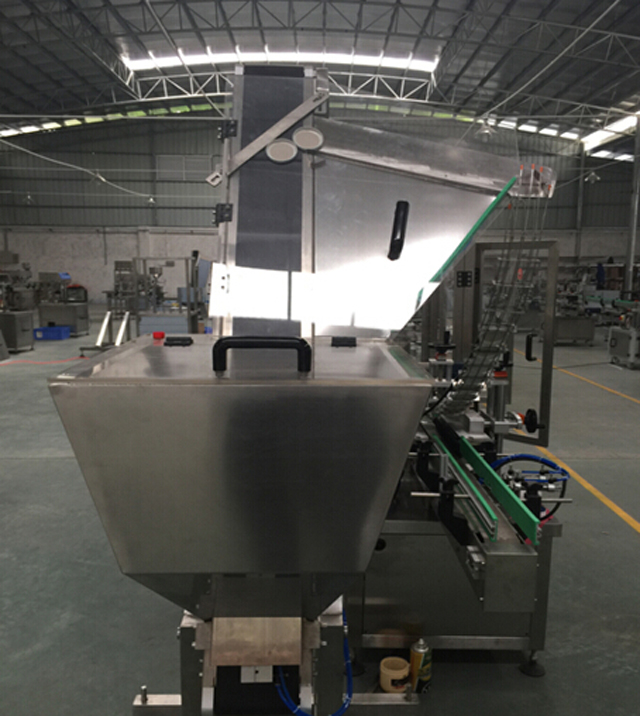

(הערה: המכונה מוזנת ביד העובד למכסה על הצנצנות; זה אופציונלי לבחור במערכת האכלת פקקים אוטומטית שתמונותיה מוצגות כמו להלן)

התקנת ציוד

המכונה אינה דורשת ברגי עיגון קבורים מראש. לאחר פריקתו, הנח את כל המכונה על רצפה מוצקה ושטוחה ולאחר מכן כוונן את גובה בורג רגל המכונה.

השתמש במד רמה כדי לתקן כל הטיה כדי לוודא שלכל רגל יש נשיאת עומס אחידה. לאחר סיום ההתאמות, חבר ותקן היטב את צינור כניסת המים, צינור פריקת הפסולת, אספקת החשמל ומקור האוויר.

שימוש ותפעול (פונקציות לוח)

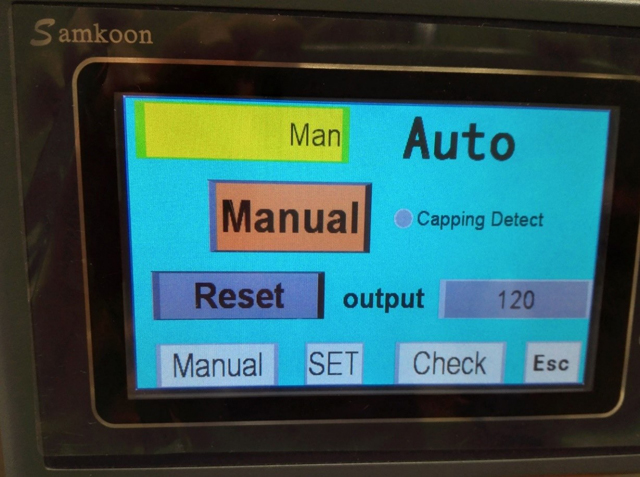

1. הפעל את מתג ההפעלה הראשי ואת המתג בצד ימין של מארז הציוד, ולאחר מכן ממשק אדם-מחשב מציג את מסך ההפעלה כדלקמן:

2. לחץ על אחד מהסמלים, והמסך יועבר למטה:

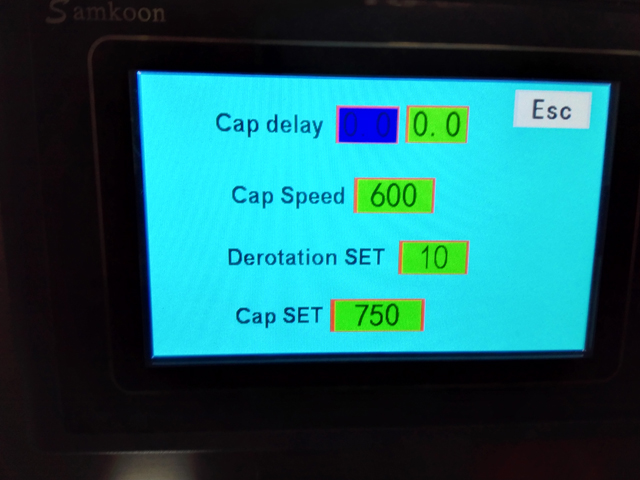

3.0 לחץ על SET כדי להיכנס למסך הבא:

3.1 עיכוב מכסה פירושו כאשר חשים בקבוק, ההשהיה מתחילה עד לתנועה הבאה. זה מוסיף נוחות להתאמה של בקבוקים בגדלים שונים.

3.2 מהירות מכסה היא מהירות הסיבוב של מנוע המכסה. הגדרת מכסה מציגה את ערך הדופק המציג את זמן המכסה ומיקום המכסה. זרימת העבודה של המכסה עוברת גזירת בקבוק - חידוש עמדת כיסוי כיסוי - גזירה של בקבוק. כאשר השהיית המכסה היא עם 0, זה אומר שלא הוגדר השהיה.

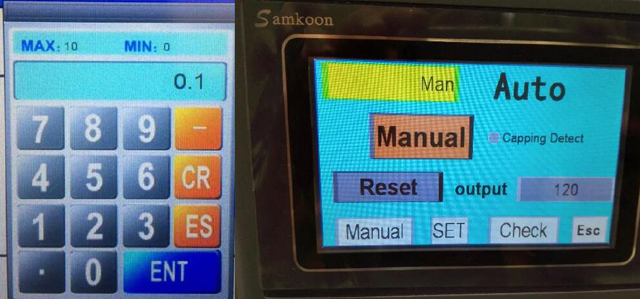

4.0 לחץ על תיבת הספרות המתאימה מימין לפרמטרים ומתחת יופיעו מסכי התאמת פרמטרים, כאשר CR הוא לניקוי, ES לקיים ו-Enter לאישור. בעת לחיצה על ידני, המצב יועבר למצב אוטומטי, והמכונה תפעל אוטומטית.

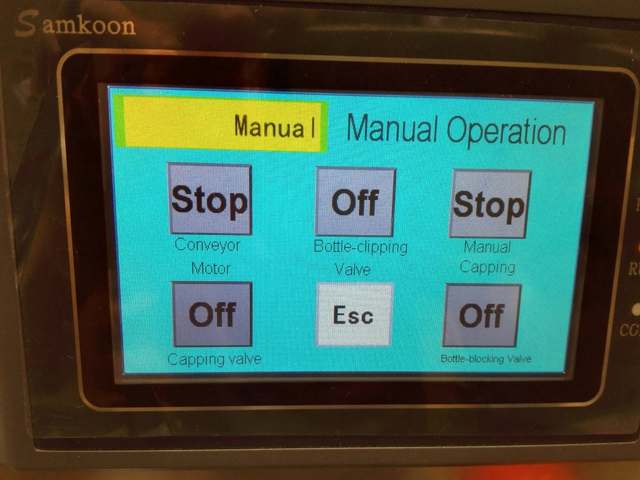

5.0 חזור למסך התפריט ולחץ על ידני בתחתית המסך כדי להיכנס למסך למטה. אם נדרשות פעולות ידניות נפרדות, לחץ על המתגים המתאימים כדי להמשיך.

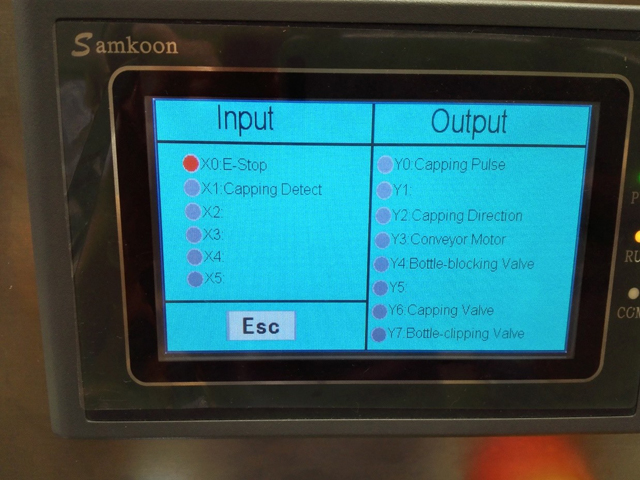

6.0 חזור למסך התפריט ולחץ על בדוק כדי להיכנס למסך למטה. כאשר המחוון דולק, הוא מראה שלכניסה המתאימה ב-PLC יש כניסת אות. ראה למטה המסך:

זרימת עבודה

לפני הפעלת המכונה	מסך מגע מציג מסך אתחול

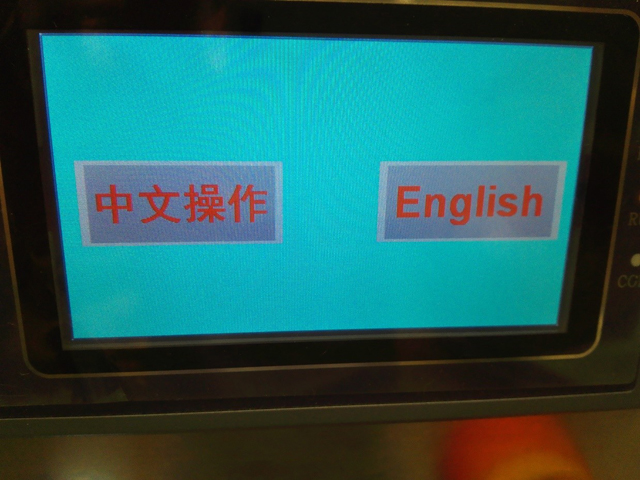

בחר שפה	המסך הופך למסך תפריט
לחץ על ידני בתחתית המסך	המסך עובר למצב תפעול ידני	במהלך הפעלה ידנית, לחץ על המספר המתאים במקלדת במהלך ההפעלה
לחץ על אוטומטי	המסך עובר למצב אוטומטי	לחץ על התחל אוטומטי, כל ההליכים יופעלו
לחץ על עצירת חירום	תחת עצירת חירום	לחץ על עצירת החירום אם מתרחשות חריגות כלשהן במהלך הייצור ולחץ עליה שוב כאשר החריגות נפתרות

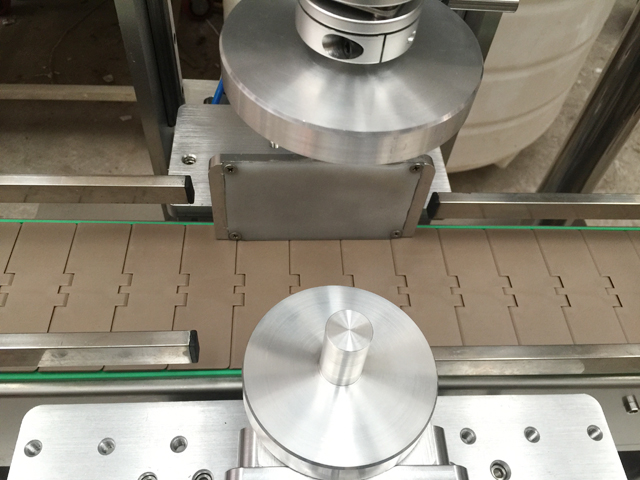

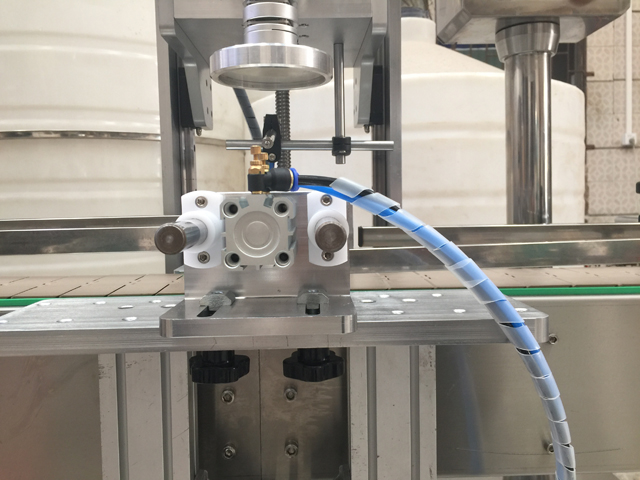

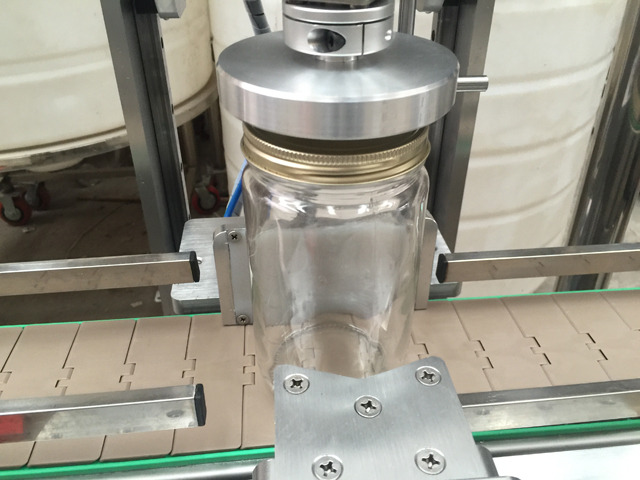

הזמנת גזיר בקבוקים	ישנם ברגים לקיבוע גליל גזירת בקבוקים בשני צידי המסוע. כאשר אגוז השקע המשושה M8 וכפתור אחיזת הכוכב משוחררים, ניתן להזיז אותו קדימה ואחורה כדי לקבע את הבקבוק באחיזה של מתקן גזירת הבקבוק	אטימות הגזירה של הבקבוק לא צריכה להיות הדוקה לשניים או רופפת מדי אלא להיות מתאימה
מכסה הזמנה	שחרר את כפתור אחיזת הכוכב וסובב את שוק היד בחלק האחורי של המכונה	במהלך המכסה, זה לא צריך להיות גבוה מדי או נמוך מדי המגע של ראש המכסה ואת מכסה הבקבוק

איורים של קלט ופלט PLC

זיהוי מכסת X1: כאשר חשים בקבוק, מחוון X1 יהיה דולק. לאחר מכן ההשהיה מתחילה, וחיתוך הבקבוקים והמכסה מתחילים לאחר סיום ההשהיה.

X0 E-stop: במצב רגיל, מחוון X0 יהיה כבוי. כאשר הוא נלחץ, המכונה תעצור, וכל התנועות יחזרו למקור שלהן.

Y0 Cappping Pulse: כאשר מחוון Y0 דולק, הוא מראה שיש דופק בעבודה.

כיוון המכסה Y2: כאשר מחוון Y2 דולק, הוא מראה שכיוון המכסה פועל.

מנוע מסוע Y3: כאשר מחוון Y3 דולק, המסוע פועל.

שסתום חסימת בקבוקים Y4: כאשר מחוון Y4 דולק, הוא מראה שהגליל לגזיר הבקבוק פועל.

שסתום כיסוי Y6: כאשר מחוון Y6 דולק, הוא מראה שסתום כיסוי פועל.

שסתום גזירת בקבוק Y7, כאשר מחוון Y7 דולק, הוא מראה שהגליל לגזירת הבקבוק פועל.

תקלות נפוצות ופתרון תקלות

לֹא	תקלות	סיבות אפשריות	פתרונות
1	מחוון הפעלה כבוי או מואר מחוון הפעלה אך מכונה ללא תנועות	אין בעיה באספקת חשמל או אובדן פאזה	בדוק אם יש בעיה כלשהי באספקת החשמל הנכנסת ובספק הכוח בארון.
2	הצילינדר אינו זז או זז בצורה חריגה	האם יש אספקת אוויר	פתח את אספקת האוויר
		אין מתח עם שסתום הסולנואיד	בדוק את מצב המעגל על ידי בדיקה ראשית אם יש אספקת חשמל עם תחנת העבודה המתאימה בארון. אם יש, אז בדוק את המעגל החיצוני.
		שסתום מצערת עם התאמות לא מתאימות	כוונן את המיקום של ערך המצערת כאשר הוא מסתובב בכיוון השעון, הגליל מאיץ; כאשר הוא מסתובב נגד כיוון השעון, מהירות הצילינדר יורדת.
		האם הפרמטרים של הגדרת הזמן מתאימים או 0.	אפס את הגדרות הזמן
3	מכסה לא הדוק	גזירת הבקבוק אינה הדוקה או מסתובבת או שזמן המכסה קצר מדי	כוונן את מכשיר גזירת הבקבוק או הגדל את זמן המכסה
