מכונת תיוג מדבקה עליונה אוטומטית לכרטיסים מכסים מכסים עם מזין

• דגם: VK-FPL
• מצב נהיגה: מנוע סרוו
• מהירות (יחידות לדקה): 30-50 (תלוי במוצר ובגודל התווית)
• כיוון פעולה: שמאל או ימין
• מהירות מסוע (מ/דקה): ≤40
• דיוק תיוג: ±1.5 מ"מ
• קוטר פנימי של גליל התווית: 76 מ"מ
• קוטר חיצוני של גליל התווית: 350 מ"מ (מקסימום)
• גודל תווית מתאים גובה: ≤200 מ"מ
• גודל מוצרי תיוג מתאים: יכול להתאים אישית תלוי במוצר הלקוח
• שימוש באוויר במדפסת: 5 ק"ג/סמ"ר
• מקור אוויר: 0.6MPa
• מתח (יכול מותאם אישית): 110V/220V/380V
• הספק (קוואט): 1.5KW
• גודל: 2900*720*850 מ"מ
• משקל: 280 ק"ג

מערכות תיוג משמשות להחלת תוויות מודפסות מראש על מוצרים, אריזות בודדות, קרטונים, מארזים ועומסי משטחים כדי לזהות את אותם פריטים ייחודיים. הם משמשים לעתים קרובות גם להדבקת תוויות על מוצרים על מנת לקדם את תדמית המותג של היצרן. התוכן של תוויות אלה יכול להשתנות מברקוד פשוט בשחור-לבן, קוד 1D או 2D המשמש לזיהוי, לתווית מורכבת של מוצר ססגונית הנושאת זהות מותג מושכת את העין.

מכונת התיוג השטוחה האוטומטית היא הדור החדש של ציוד אריזה. הוא תוכנן במיוחד על בסיס טכנולוגיית מכונת התיוג האוטומטית ודרישות טכניות. יכול להפוך את תוויות ההדבקה לחלקות ומסודרות על משטח הבקבוק. תהליך התיוג יציב ואמין, ומיקום התיוג יכול להגיע לדרישות האידיאליות.

מכונת התיוג השטוחה האוטומטית שייכת למוצרי האינטגרציה האלקטרומכנית עם מבנה סביר. הוא רגיל לגלגל את התווית הדביקה על המשטח השטוח באופן אוטומטי, כאשר חסר מוצרים, מערכת הבקרה תפסיק להציע את התוויות, מה שיכול למנוע בזבוז נייר התווית ביעילות, ויכול להתאים ללא שלב לפי קנה המידה של המוצרים ומאפייני התווית.

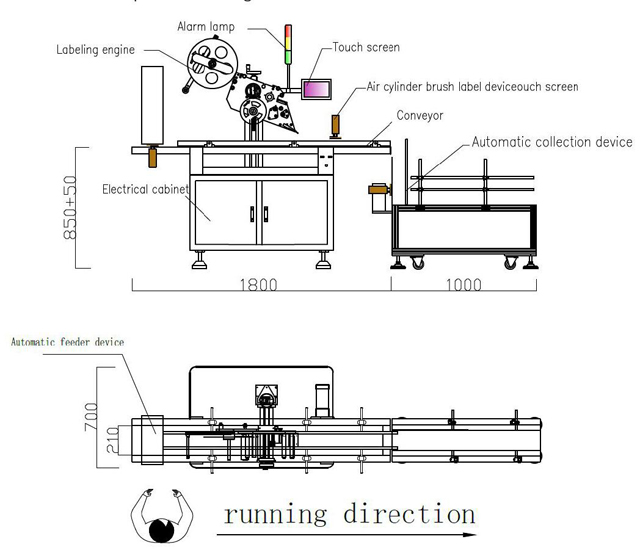

תיוג ציוד הרכב מוצרי משטח עליונים

• ארון חשמל
• מכשיר הזנה אוטומטי
• מַסוֹעַ
• צילינדר אוויר
• מכשיר תווית מברשת
• מנוע תיוג
• מכשיר איסוף אוטומטי
• מערכת הפעלה ומערכת בקרה;

מאפייני תפקוד הציוד

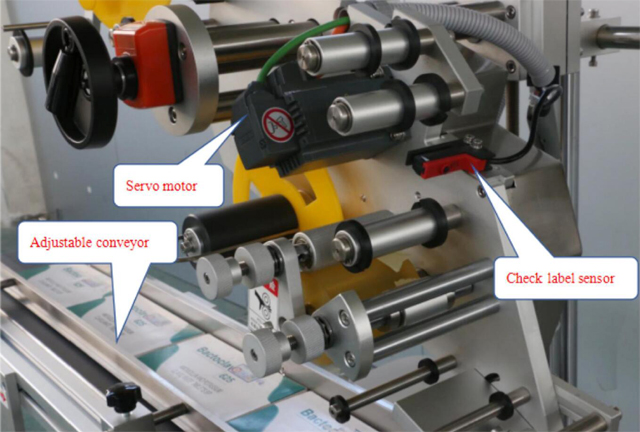

מערכת בקרה: מערכת בקרת SIEMENS PLC, עם פעולה יציבה גבוהה ושיעור תקלות נמוך במיוחד;

מערכת הפעלה: מסך מגע של SIEMENS, עם שפה סינית ואנגלית, עשיר בפונקציית עזרה ופונקציית תצוגת תקלות, תפעול קל;

מערכת בדיקה: חיישן תווית בדיקה גרמנית LEUZE, מיקום תווית בדיקה אוטומטי, יציב ונוח אין דרישה גבוהה בהרבה למיומנות העובד;

מערכת שלח תווית: מערכת בקרת מנוע סרוו של Panisonic, יציבה עם מהירות גבוהה;

פונקציית אזעקה: כגון שפיכת תווית, תווית שבורה או תקלה אחרת במהלך עבודת המכונה, הכל יזעיק ויפסיק לפעול.

חומר המכונה: המכונה וחלקי החילוף כולם משתמשים בחומר נירוסטה S304 ובסגסוגת אלומיניום בכירה באנודייז, עם עמידות גבוהה בפני קורוזיה ולעולם לא חלודה;

מעגל מתח נמוך כולם משתמשים במותג France Schneider.

תהליך עבודה

העובדים שמים מוצרים על התקן ההזנה האוטומטי, המוצרים היו ב-4 חלקים של גליל הזנה, מוודאים שהמוצרים התחתונים נפרדים, ואז מסירה למנוע תיוג;

כאשר החיישן בודק מוצר, שלח אות ל-PLC, אות PLC שהתקבל עוסק קודם במידע, ואז אות פלט לנהג מנוע סרוו, מונע על ידי תווית שליחת מנוע הכונן.

התקן תווית המברשת עבר את התווית על משטח המוצר העליון, גימור תיוג.

המוצרים המסומנים יימסרו למכשיר האיסוף האוטומטי, ולאחר מכן העובדים יוציאו את כל המוצרים ממכשיר האיסוף האוטומטי, סיום העבודה.

פרמטר טכני

• דגם: VK-FPL
• מצב נהיגה: מנוע סרוו
• מהירות (יחידות לדקה): 30-50 (תלוי במוצר ובגודל התווית)
• כיוון פעולה: שמאל או ימין
• מהירות מסוע (מ/דקה): ≤40
• דיוק תיוג: ±1.5 מ"מ
• קוטר פנימי של גליל התווית: 76 מ"מ
• קוטר חיצוני של גליל התווית: 350 מ"מ (מקסימום)
• גודל תווית מתאים גובה: ≤200 מ"מ
• גודל מוצרי תיוג מתאים: יכול להתאים אישית תלוי במוצר הלקוח
• שימוש באוויר במדפסת: 5 ק"ג/סמ"ר
• מקור אוויר: 0.6MPa
• מתח (יכול מותאם אישית): 110V/220V/380V
• הספק (קוואט): 1.5KW
• גודל: 2900*720*850 מ"מ
• משקל: 280 ק"ג

דגימות תיוג

מהי מערכת תיוג

מערכות תיוג זמינות במגוון עיצובים ותצורות, כל אחת מתאימה להדבקת תוויות העונות על צורך ספציפי. מכשירי מדפסת תוויות חצי אוטומטיים מוגדרים לספק ידנית תוויות שיושמו על מוצרים בודדים. מכונות תיוג אוטומטיות לחלוטין משולבות בתהליך הייצור, ומחילות תוויות על מוצרים עוברים במהירויות קו ייצור.

פתרונות תיוג אלה כוללים אפליקטורים של מדפסות להדפסה והחלה המייצרים תוויות בנפרד, אשר מוחלות לאחר מכן על חבילות או עומסי משלוח, ומתייגים למארזים המתעדים את תוכן המארז. בנוסף לזיהוי מוצרים, פתרונות תיוג אלה, כדי לעמוד בדרישות של מפיצים וקמעונאים, יכולים גם להציב תוויות המתעדות את מרכיבי המוצר, הטמפרטורה שבה אוחסנו המוצרים, תמונת המותג של בעל המותג, כתובת המשלוח וכו'. גם להדפיס את סוג הגודל שהלקוח דורש, כמו גם להבטיח תווים וברקודים ברורים, קריאים.

בפס הייצור פתרונות תיוג משולבים במערכות קו אחרות ומקבלים אוטומטית את המוצרים או האריזות שאותן יש לסמן. מכונות תיוג ידניות כף יד מציבות תווית חדשה על פי פקודה, אשר מודבקת לאחר מכן על האריזה או המוצר שיש לזהות.

חלק מפתרונות התיוג ומכונות התיוג המפעילות אותם מהווים מרכיב קריטי בצורך לספק מוצרים, חבילות ומשטחים עם מזהים ייחודיים ו/או פרטי משלוח. תוויות אלו הן קריטיות להעברת מוצרים בהצלחה דרך ערוצי הפצה. עומסי משטחים של מוצרים, למשל, המגיעים לרציפי הקמעונאים ללא תיוג מלא ומדויק עלולים להידחות ולהחזירם על חשבון היצרנים.

באופן דומה, אותן מערכות תיוג ומכונות התוויות שמחילות תוויות מותג על מוצרים ואריזות בודדות חייבות להיות מסוגלות להדביק את התוויות הללו בצורה מדויקת מאוד, שכן תווית מקומטת או לא במרכז נוטה לשקף לרעה את תדמית המותג של המוצר. במקרים מסוימים, מערכות תיוג אלו משלבות גם מערכות בדיקת ראייה המאשרות את המיקום הנכון ואת מצב התוויות המוחלות.

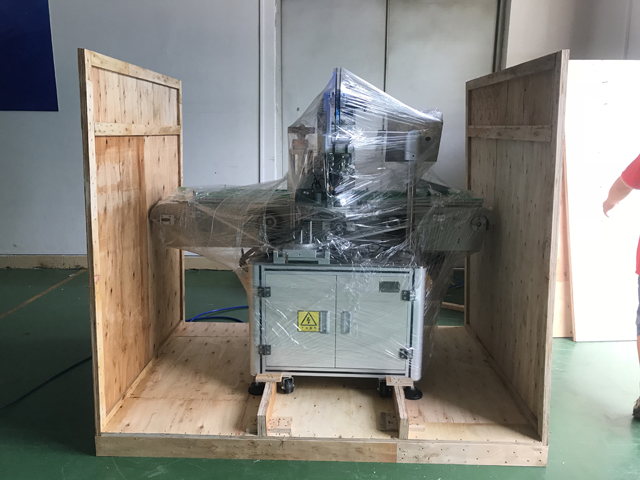

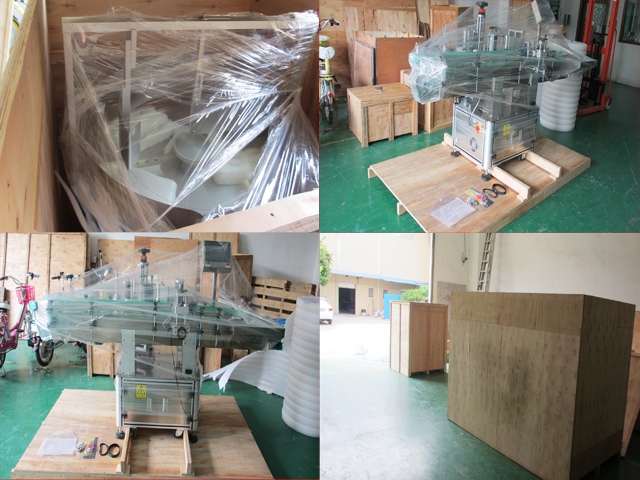

מִשׁלוֹחַ
