מונובלוק צינור מילוי צינור צנרת טיפה קטנה מכונת סתימה

• דגם: VK-MFC
• הספק: ~220V/חד פאזי
• זרם: 7A
• תדר: 50HZ
• לחץ אוויר: 0.7MPa
• הספק: 1100W
• גודל: 1900*1550*1850 מ"מ
• משקל: 485 ק"ג
• משקל ברוטו: 555 ק"ג
• נפח מילוי: 1 מ"ל עד 150 מ"ל
• מכונה יכולה להיות מותאמת אישית ואבקה בתקן ארה"ב

צפה בסרטון

הודעה לפני הפעלת המכונה

1. המכונה מופעלת על ידי זרם חלופי חד פאזי / 220V; אשר את החיבור הנכון לפני הפעלת המכונה.
2. בדוק אם לחץ האוויר מחובר בצורה תקינה.
3. אם יש חפצים זרים על המכונה ובתבנית, הסר את העצמים הזרים;
4. ודא שהצינורות המחוברים למשאבות פריסטלטיות יוכנסו למיכל החומרים;
5. בדוק אם חרירי המילוי מיושרים עם פתח הבקבוקים, מכסים את הראשים עם הבקבוקים;

נתונים בסיסיים

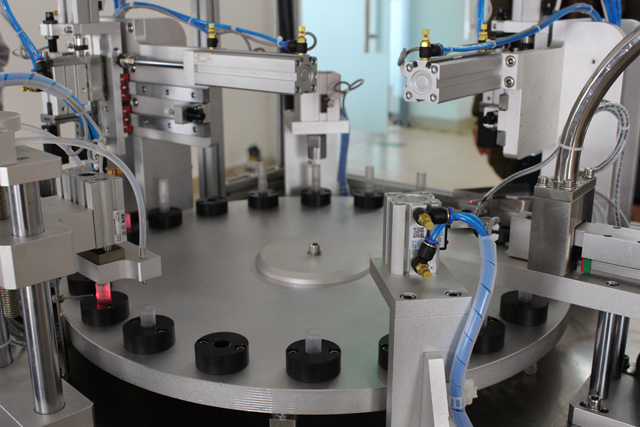

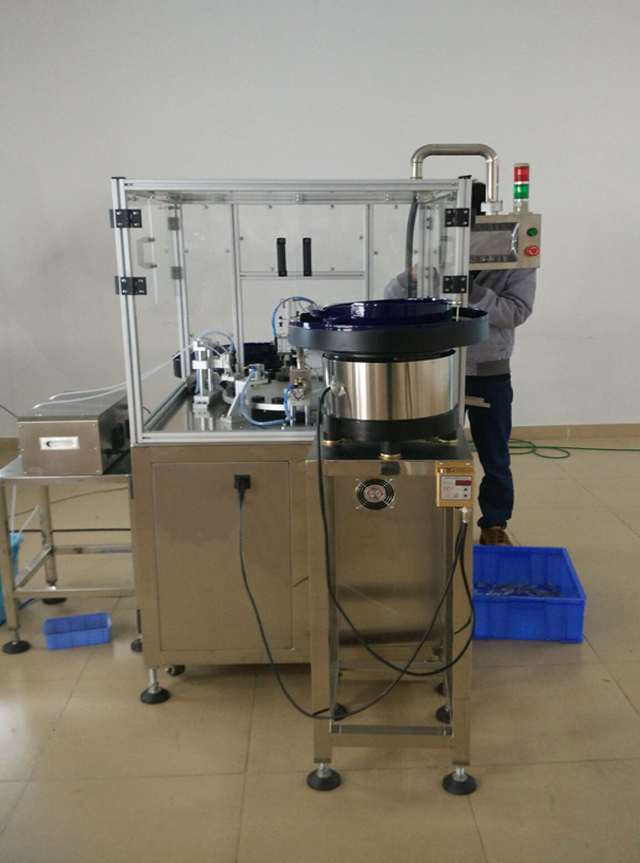

מכונת סגור תמונות וציור

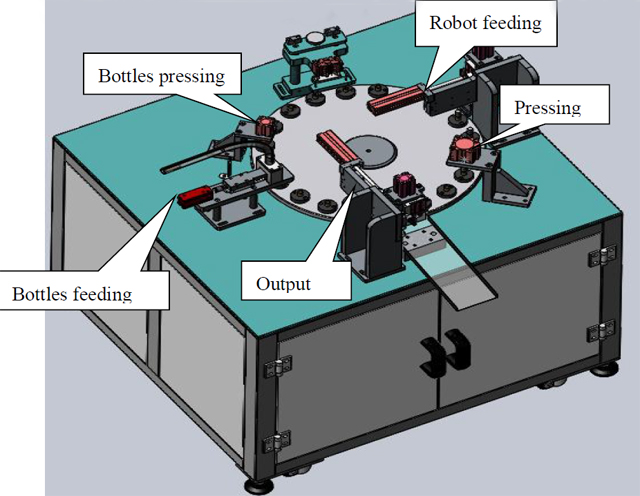

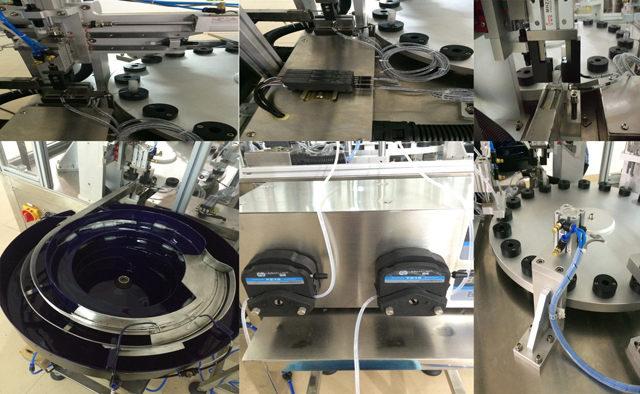

הסבר תחנה:

1. האכלת בקבוקים: קערת רטט מאכילה את הבקבוקים, אלמנטים פנאומטיים מובילים את הבקבוקים לתוך לוחית סיבוב, ואז האלמנטים הפנאומטיים נסוגים;
2. לחיצת בקבוקים: עקב הנפילה החופשית מהבקבוקים המוזנים על ידי האלמנטים הפנאומטיים, הסציה גורמת לבקבוק להגיע לתחתית המחזיק;
3. תחנת תדלוק: ממלאים את הנוזל לתוך הבקבוקים; התחנה פועלת יחד עם המשאבות הפריסטלטיות;
4. הזנת רובוט: הרובוט מזין את המשאבה לתוך הבקבוקים.
5. תחנת לחיצה: הדקו את הבקבוקים עם המשאבה;
6. פלט: העברת התוצרים הסופיים אל מחוץ ללוחית הסיבוב

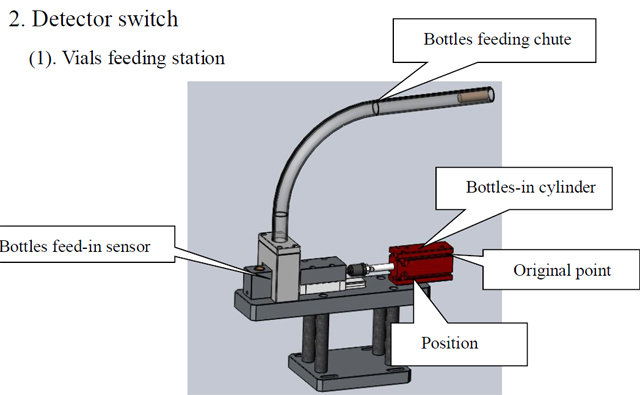

מתג גלאי

(1). תחנת האכלה של בקבוקונים

1. צילינדר בקבוקים: הנח את הבקבוקים במחלץ לתוך לוח הסיבוב
2. נקודה מקורית: מקום מקורי של צילינדר בקבוקים
3. בקבוקים במיקום: סימן של בקבוקים במצב תקין
4. חיישן הזנה: 2 יחידות הסיבים מזהות את המיקום במנחת; אף אחד מהסיבים לא יכול לזהות את הבקבוקים ואז צילינדר הבקבוקים לא יעבוד;.

הוֹדָעָה: המכונה מופעלת במצב אוטומטי לחלוטין; שימו לב למתגי הזיהוי

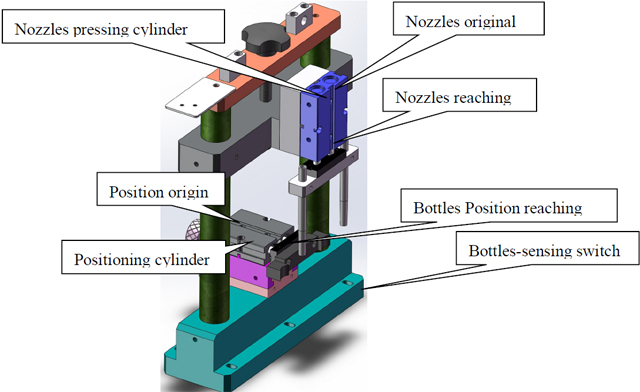

תחנת תיוק

1. מתג חישת בקבוקים: זיהוי החומרים מתחת לתחנה והפעלת התחנה;.
2. גליל מיקום: מתג הזיהוי מזהה שיש את החומר מתחת לתחנה שהגליל ימקם את החומר;
3. מקור מיקום הבקבוקים: המתג הוא הסימן לפעולה-השלמה של תחנות ופעולת סיבוב;
4. הגעה למיקום בקבוקים: גליל המיקום משלים את השגת הבקבוקים
5. חרירי לחיצה על צילינדר: הכנס את חרירי המילוי לבקבוקים;
6. חרירים לוחצים על הנקודה המקורית: הזרבובית נסוגה על נקודת המוצא;
7. נגיעות חרירים: זהה אם פיית המילוי מגיעה לתוך הבקבוקים או לא

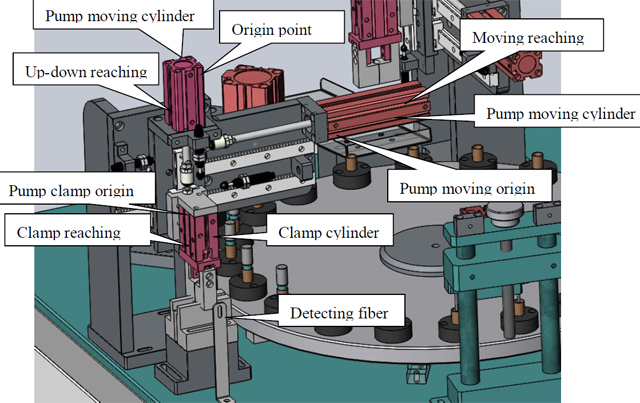

תחנת לחיצה על משאבה

1. מתג זיהוי תחנת בקבוקים: זיהוי החומרים מתחת לתחנה והפעלת התחנה;
2. גליל מיקום: מתג הזיהוי מזהה שיש את החומר מתחת לתחנה שהגליל ימקם את החומר;
3. מקור מיקום הבקבוקים: המתג הוא הסימן לפעולה-השלמה של תחנות ופעולת סיבוב;
4. גליל הידוק: הידוק המשאבה;
5. מקור הידוק: הידוק במצב רופף;
6. הידוק הגעה: הבקבוקים מגיעים לתחנה;
7. גלאי המשאבה מגיעה: קערת רטט מובילה את התקע הפנימי לתוך המצנח ואז מזהה אם התקע הפנימי ממוקם נכון על מנת להפעיל את הפעולה הבאה;
8. צילינדר משאבה: קח והנח את המשאבה;
9. גליל תנועה אופקית של משאבה: הנח את המשאבה המהודקת בחלק העליון של הבקבוק בלוח הסיבוב.

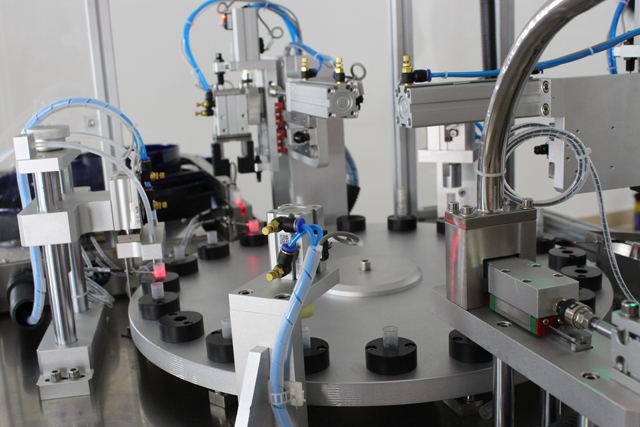

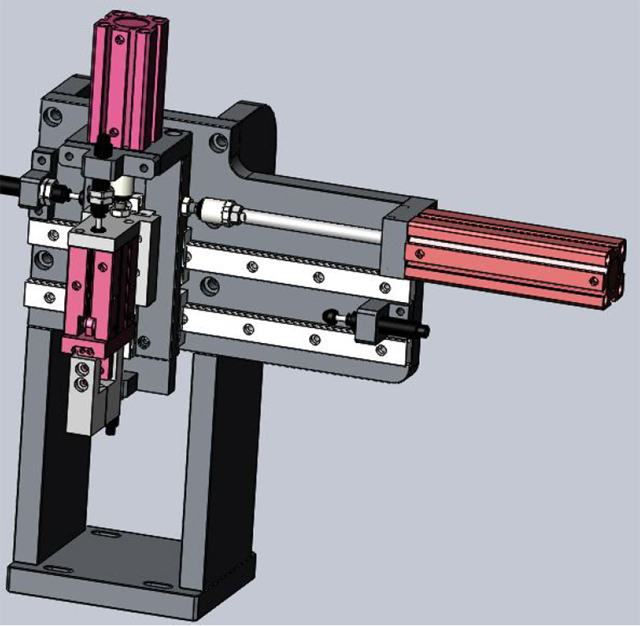

תחנת פלט

אותו עקרון עבודה כמו תחנת לחיצת המשאבה הנ"ל;

תַחזוּקָה

1. יש צורך לבדוק ולתחזק את המכונה כדי להאריך את המכונה ולייעל את תפקוד המכונה;

יש לתחזק את המכונה הפועלת כל שלושה חודשים; יש לשמן את המיסב וחלק ההילוכים בגריז; השימון חייב להיעשות מעת לעת; יש להוסיף את שמן דרך ההחלקה (N68) לתוך החלק כמו תנועה של מנגנון הדדי או הרמה פעמיים בכל יום; יש להוסיף את שמן הרכב (N68) לחלקים הסיבוביים או המתנדנדים; כל חצי חודש הוסף את השומן לתוך חריץ הפיקה; כל חודש פעם אחת עבור פיית שמן על ידי הוספת השומן;

2. לעולם אל תשתמש בכלי מתכת כדי לפגוע או לגרד את פני השטח שבו ההדבקה מתקבצת על החלקים כמו רכיבים או עובש.

3. אם המכונה מפסיקה לפעול במשך זמן רב הוסף את השומן לשימון בחלקים כמו תיבת הילוכים או חלק מיסב; טפלו במכונה גם בהגנה חסינת מים.

4. לעולם אל תניח חפצים כלשהם על המכונה פן יפגע במכונה.

5. נקו את האבק בתוך הרכיבים מעת לעת גם בדוק את כל הברגים ותקן כל בורג שהשתחרר.

6. בדוק את הברגים במסופים עבור חיווט בזמן מסוים וודא שהבורג קבוע;

7. בדוק אם יש תחנה רופפת בנתיב החיווט המתוח מקופסאות החשמל; אם החלק רופף מדי, יש לתקן מחדש את הבורג על מנת למנוע שחיקה או נזק בשכבת הבידוד שעלולים לגרום לנזילת החשמל;

8. בדקו את הטפיחות הנלבשות בקלות והחליפו את הטפיחות הפגומות בזמן;

אריזה והובלה

לעולם אל תניח את המכונה אופקית או זקוף; לפרק את רגלית המכונה ולתקן את כל המכונה עם החלק התחתון של הארגז. המכונה צריכה להישאר דוממת בארגז ללא שום רופף מהארגז או תחנת הטלטול במהלך המשלוח;

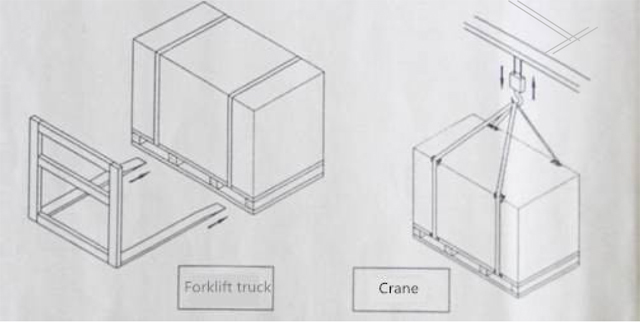

האריזה של המכונה צריכה להיות ניטרלית; בעת הזזת המכונה אנא השתמש במלגזה או במנוף והזז את המכונה מלמטה בתנועה יציבה; שימו לב לאיור בתמונה כמו להלן; בעת הנפה והנפה של המכונה אין לאפשר לעגורן לגעת במכונה. תקן את המכונה עם 4 יחידות M16X200 של ברגים ואז חבר את המנופים והברגים להרמה והנפה של מכונות. בינתיים לרפד את חפצי ההגנה מתחת למכונה. השתמש במתמוך להנפה יציבה במידת הצורך (מתואר כמו להלן באיור)

לפני פירוק הארגז בדוק אם יש נזק כלשהו בארגז; אם נגרם נזק כלשהו על הארגז אל תפתחו את הארגז ופנו מיד לחברת השילוח; פתחו את הארגז תחת בדיקה של עובדי השילוח ותעדו את התהליך;

בכל הנוגע לבטיחות יש לשמור על המרחק מהקרקע עבור המלגזה מתחת ל-1 מטר; אם משתמשים במנוף מזיז את המכונה יש לשמור על המרחק בין 2 מטר ל-2.5 מטר

תקלות נפוצות ופתרון תקלות
