הוראות הפעלה של ציוד במכונת תיוג גלגול:

דגם מכשיר: VK-T805

שם: מכונות לתיוג בקבוקים שטוחים ועגולים למחצה

נסיבות הפעלת מכונת התיוג הגלגול

1. השימוש במכשיר זה אסור בהחלט בסביבות הבאות,

שינוי טמפרטורה מקומי חריף
איפה לחות גבוהה וטל
רעידות או זעזועים חזקים מאוד
מניחים באבק
איפה התזה של מים, שמן, כימיקלים
היכן שיש סחורות מסוכנות נפיצות ודליקות

2. ודא ששקע החשמל וממשק אספקת החשמל יכולים להיות במגע קרוב או שמגעים רופפים עלולים לגרום לסכנת שריפה.

3. אל תניח חפצים כבדים על כבל החשמל וכבל חשמל פגום עלול לגרום להתחשמלות או לסכנת שריפה.

4. לפני ניקוי או בשמן נגד חלודה, הקפידו לנתק את כבל החשמל מהמכשיר, אחרת בסכנת שריפות ונזק לציוד.

5. אין להשתמש בשקע חשמל רופף או פגום, או בסכנת התחשמלות ואש.

6. השתמש בהארקה הנכונה, השימוש בשקע אינו מוארק כהלכה יגרום לסכנת התחשמלות ונזק לציוד.

7. אין להרטיב את היד בעת נגיעה בשקע החשמל, או סכנת התחשמלות.

8. כאשר המכשיר הנייד, ודא את כבל החשמל מאספקת החשמל, או שהם סכנת שריפות ונזק לציוד.

9. בתקן מתח/זרם נכון שימוש במכשירים, ללא מתחים/זרמים מתאימים עבודה תוביל לסיכון של התחשמלות, שריפה או נזק לציוד שלך.

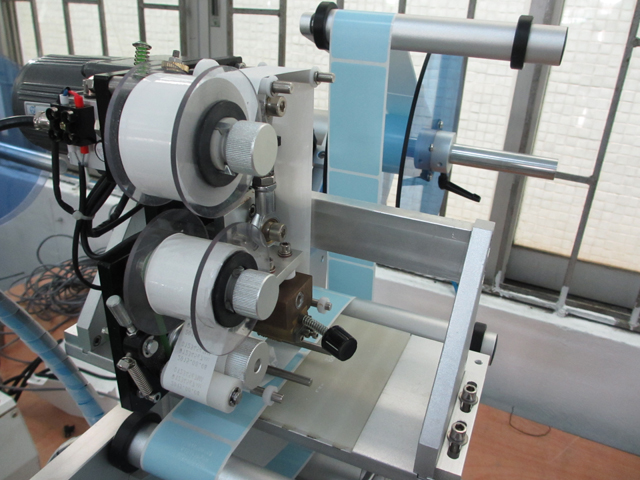

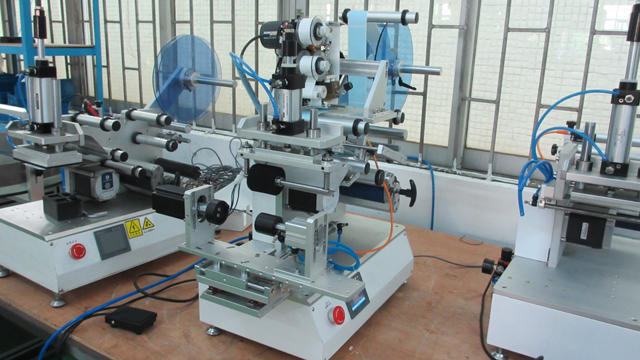

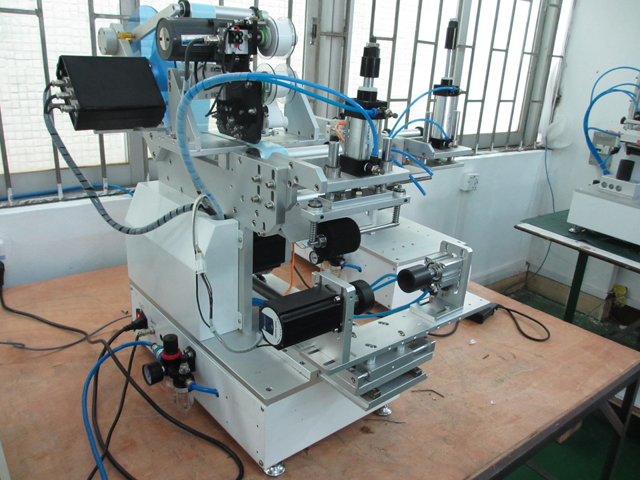

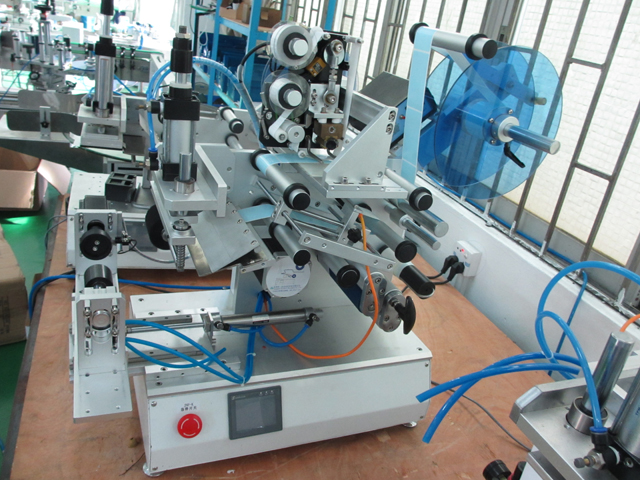

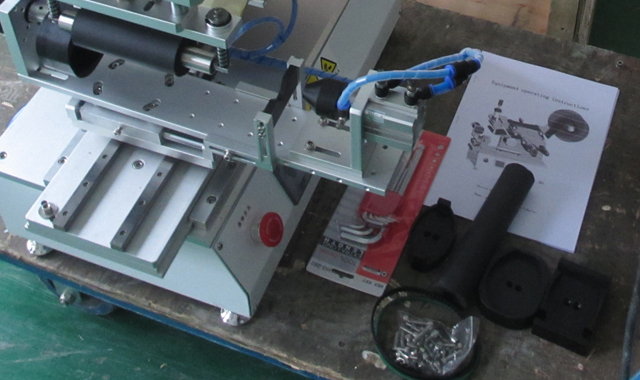

מכונת תיוג VK-T805

מכונת תיוג להציג

מכונת תיוג מודבקת אוטומטית על פני המוצר בשם הקצר של מכשיר אוטומציה, היא יכולה להחליף תיוג ידני, לשפר את יעילות הייצור והאיכות. על פי מידת האוטומציה ניתן לחלק למכונות תיוג ידניות, מכונת תיוג חצי אוטומטית ומכונות תיוג אוטומטיות; על פי צורת המוצר ניתן לחלק למכונת תיוג בקבוקים עגולים, מכונת תיוג חלקית מסביב ומכונת תיוג בקבוקים בצורת מיוחדת; על פי התיוג ומיקום המוצר ניתן לחלק למכונות תיוג אנכיות ואופקיות.

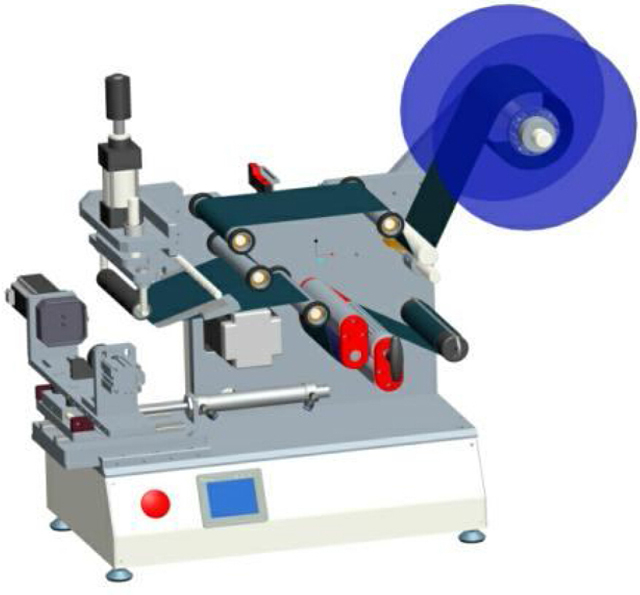

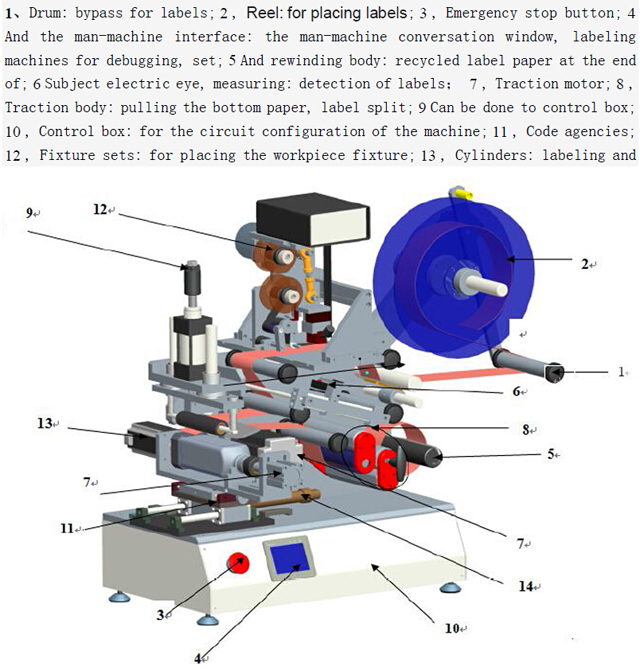

הסבר ציור על דגם VK-T805:

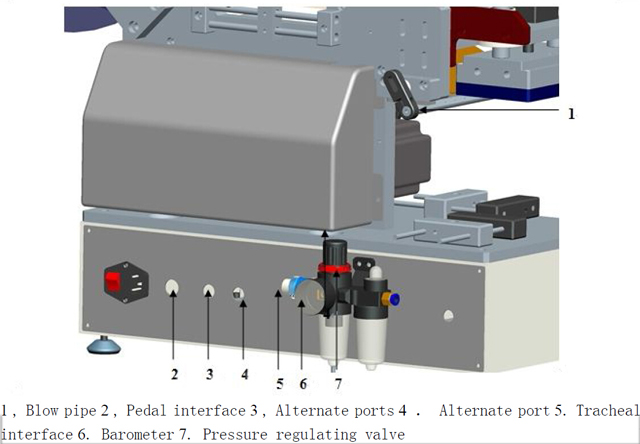

גב המכונה

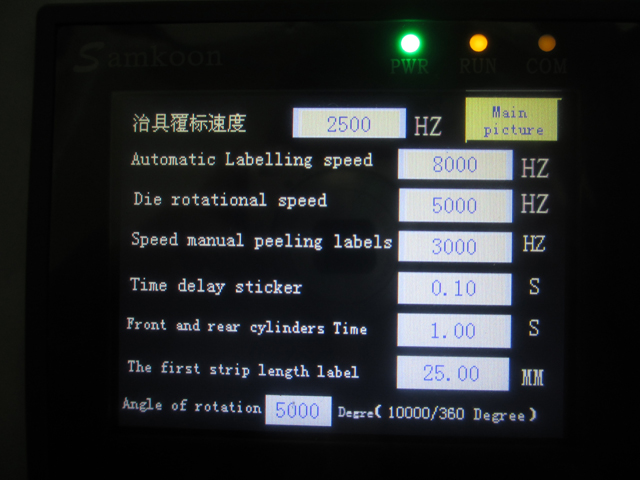

פרמטרים טכניים:

1. החל את אורך התווית: 10 מ"מ~150 מ"מ

2. החל את רוחב התווית: 10 מ"מ~150 מ"מ

3. החל גליל נייר בקוטר פנימי: 40 מ"מ או 76 מ"מ

4. קוטר חיצוני של גליל הנייר: φ≤250 מ"מ

5. טמפרטורת פנים: -10°c ~40°c

6. לחות פנימית: 35~85﹪

7. ספק כוח: 220V, 50HZ

8. ממד כולל: 550*550*650 (L*W*H)

9. משקל: 78 ק"ג

ההיקף של

1. בשימוש נרחב בתעשיות מזון, תרופות, קוסמטיקה, קוסמטיקה, אלקטרוניקה ואחרות.

2. למוצרים מוגמרים למחצה או למוצרים מוגמרים בהדפסה ובתיוג משטח קשת חלקי חצי אוטומטי.

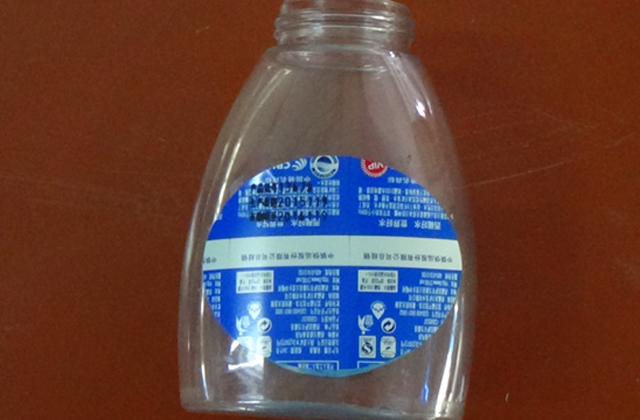

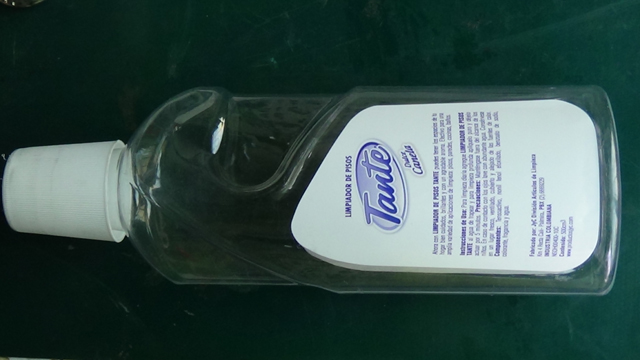

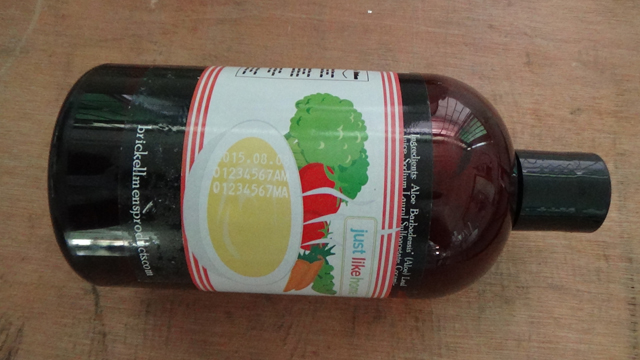

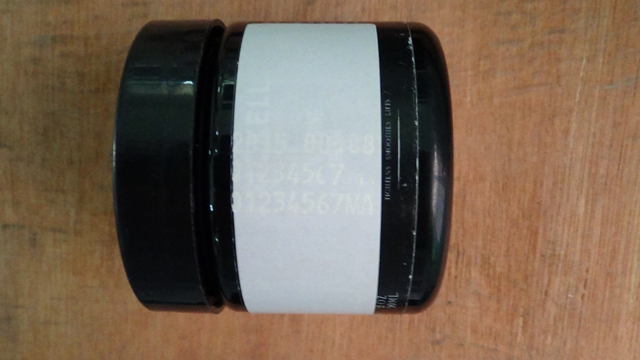

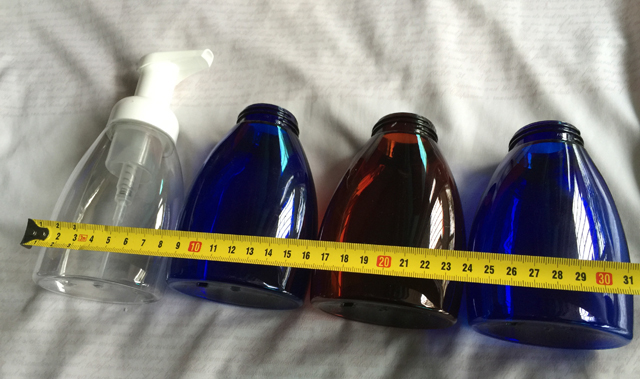

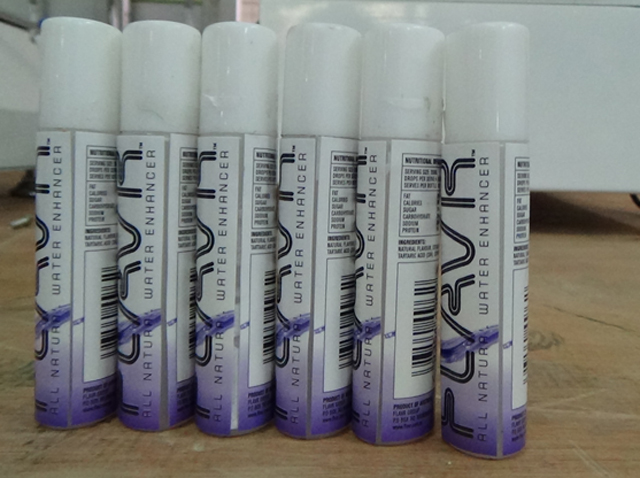

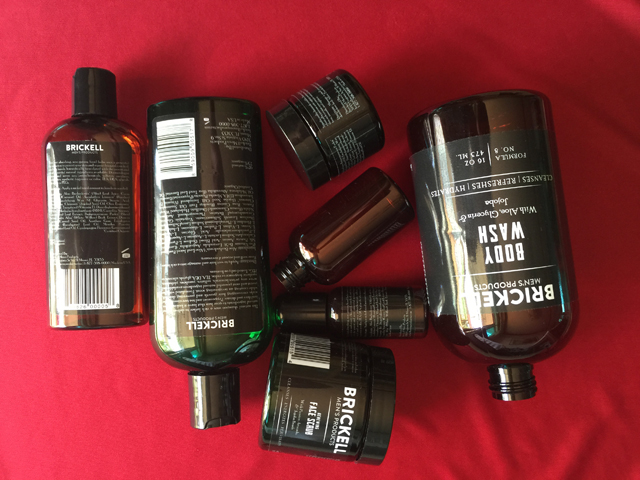

3. זה יכול לתייג גם שטוח או עגול או סגלגל או צורות אחרות של בקבוקים לראות את הדוגמאות תמונות כמו להלן:

תורת התיוג

1. מערכת הילוכים: מנוע המונע על ידי מערכת הנעת רצועת טיימינג ומוסדות קליטה, מספקים את הדחיפה לפיצול התווית, ובכך משיגים הפשטה ומיחזור נייר בקצה התווית.

2. מערכת בקרה: מכונה זו משתמשת בבקרות שילוב החשמל והגז, העיניים החשמליות (חיישנים) ומתג הרגל מעבירה את האות המתקבל ל-PLC במעבד מרכזי בהתאם לתוכנית שנקבעה לעיבוד, ובכך משיגה הפשטה, יניקה, עריכת תוויות וספירה פוּנקצִיָה.

תהליכים תפעוליים

הפעל את תווית ההתקנה עם תווית התאמת התווית החשמלית המתכווננת

הפעלה / כיבוי

הפעלה:

1. מסביב למכונה וניקה, בדוק אם יש תופעה רופפת.

2. תיוג וחבר את כבל החשמל לחלק האחורי של שקע אספקת החשמל, והמתג ליד שקע החשמל פתוח.

3. חבר את הקצה השני של כבל החשמל לשקע AC, באמצעות המתח הוא 220V, 50Hz.

4. מתג עצירת חירום הפנל הראשי לפתיחה

5. גישה לגז בלחץ גבוה לתוך החור (ואשר שהמתג פתוח)

הַשׁבָּתָה:

1. במקרה של שימוש רגיל, ניתן לחבר את כבל החשמל משקע ה-AC או ללחוץ ישירות על מתג עצירת החירום.

תְשׁוּמַת לֵב!!!

2. אל תחבר את כבל החשמל או את ספק הכוח ביד בעת מגע רטוב, זה יגרום להתחשמלות.

3. אל תניח חפצים כבדים על כבל החשמל.

בדוק התאמות

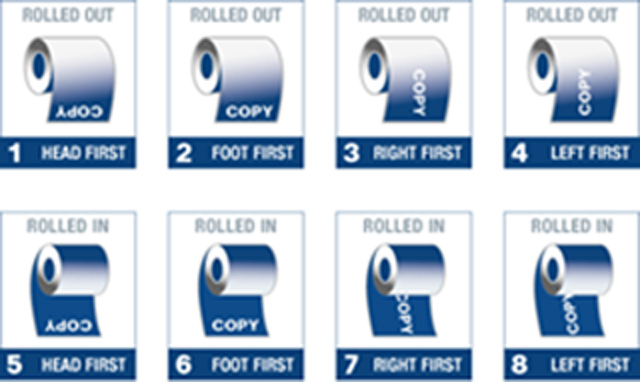

1. תוויות "1" מסביב, בהתאם לתווית בצד זה של הכרך, בנפח בתוך המשטחים עקוב אחר שיטת מעקף הדיאגרמה.

2. גוף הידוק "2", מסביב למצוף שחרור ראשון, לאחר לחיצה נוספת.

3. עם התבוננות בעין בלתי מזוינת, התבוננות על התווית אחרי "5" בלוח הקליפה, התג מפוצל כדי להיות במצב של חלקים יעילים של ראש היניקה, המוצג באיור הקודם, אם זה לא נכון, התווית צריכה להיות התאמה גסה.

4. בשירות "3" ו-"4" בין התגים לזיהוי עין חשמלית, סביב ארוך עם תווית יש לבדוק כאשר חור חריץ עין קסם על מנת לבדוק עין חשמלית יכולה לזהות שינויים בין התווית לתווית, עין חשמלית לסטים נוספים ראה סעיף "הגדרות עין חשמלית".

5. לאחר סיום גוף המתיחה "6", עלינו אך ורק בהתאם לצורת "S" סביב החוק וידית "T" לסמן היטב עם סטטוס, אחרת זה יגרום להצעה אסורה או לא תוכל למשוך את קצה החגורה.

6. "7" למפותל גוף, ציר ואטבי פלדה שחורים עגולים לפעילויות, קצה מהדק מהדק נייר.

מְתוּקָן

1. לאחר השלמת האמור לעיל, בלוח כפתור "אוטומטי / ידני" למצב "ידנית", אנא ודא שהחשמל מחובר ומופעל, ולאחר מכן לחץ על מתג ה"ריצה" תוך משיכה של הנייר התחתון בערך 0.5 מטר, נועד לתת לנייר התחתון חופשי ונכון.

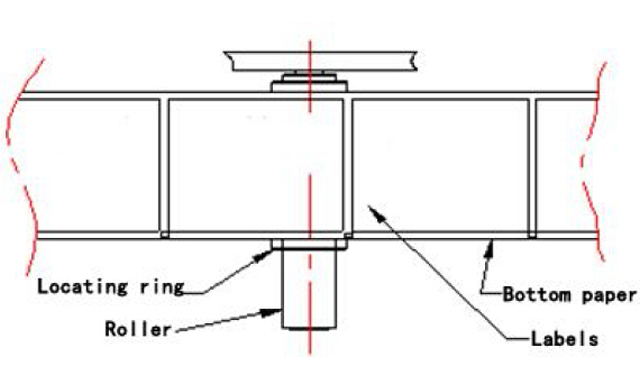

2. כאשר הנייר התחתון תוקן אוטומטית, כולנו נתאים גלילים על עיגול הגבול, הפניה שמוצגת בתרשים הקודם, מזיזים את עיגול הגבול משני צידי הנייר.

הזיזו את העין החשמלית

1. על פני השטח "אוטומטית / ידני" כפתור "ידני", ולאחר מכן לחץ על מתג "ריצה", הפעם עם תצפית בעין בלתי מזוינת של Peel Board, כך תוויות מתוך לוחות הרצועה 0 ~ 1 מ"מ יכול להיות.

2. לאחר מכן הזיזו את תווית בדיקת העין החשמלית, שימו בין התגים והתוויות הללו את קצה הנייר, שימו לב לבדיקת אורות עין חשמליים, כאשר זיהוי העיניים החשמליות זזות מהתווית או מקצה תוויות הנייר, האורות יעברו בין על ולא על.

מידות בתרשים לעיל, ודא שראש היניקה נמצא במרחק של 0.5~1 מ"מ מלוחות הרצועה, אתה יכול לשחרר את הברגים כדי להתאים את

כך שתוכל להבטיח מעבר חלק לראש היניקה של מיקום התווית. (בדרך כלל, מיקום זה התאים היטב)

תְשׁוּמַת לֵב!!!

1. אשר רצועת לחיצה והתקני נעילה איפוס, אחרת זה יוביל להצעה לא מדויקת.

2. בודק אם הבדיקה חשמלית עם עין, אחרת זה יגרום תווית מתמשכת.

3. בדוק את מערכת הכונן להידוק, אחרת זה לא יגרור משיכת הנייר התחתון.

סט עיני קסם

סמן עין חשמלית (כאן להמחשה בלבד, וזה לא אומר שלקוחות רכשו תצורת דגם)

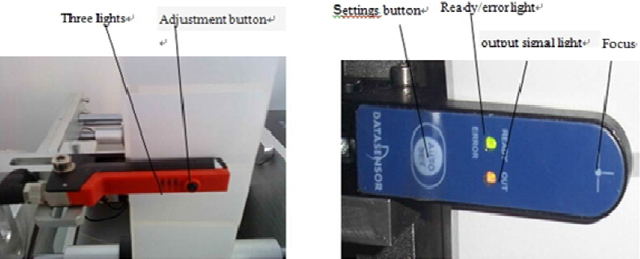

שמאל לגרמניה Dr easy logging GS-63 עין חשמלית, ימין לאיטליה pedicle SR21-IR עין חשמלית. הם בדרך כלל משתמשים כדי לזהות תוויות. הנה שיטות ההתאמה שלהם

1, התאמת עין חשמלית של Dr easy loging GS-63:

נימוק: לזהות את הפערים בין התוויות בהתאם לעובי. (דרך אור חודר היכן שאין תווית ואין חדירה יש תוויות לזיהוי) חל על עובי מסוים של תוויות נייר או תווית אחרת

הוראות ידית: אורות ירוקים: נורית הפעלה

אור צהוב: לזיהוי נורות המצב (האור הצהוב מואר, יש פלט אות)

כפתור התאמה: מותאם לזיהוי תוויות עם הגדרות שונות

קודם כל תוויות דרך עין הקסם כמו הדיאגרמה הבאה: אם אתה מושך את התוויות, אורות צהובים ברווח בין התוויות לתווית דולקים, התווית יש כבויה, אתה לא יכול לאפס, אתה יכול להשתמש ישירות. כאשר האור הצהוב מוצק או מושפע לעתים קרובות על ידי המארז, עליך לאפס את העין החשמלית. הגדר באופן הבא: ראשית, התוויות המוצגות דרך העין הקסומה של השוקת בצורת u, יש תוויות הממוקמות עין חשמלית בתוך החריץ, לחץ והחזק את לחצן ההתאמה למשך 3 שניות, אתה יכול לראות את העין החשמלית מהבהבת אורות צהובים, ואז שחרר הכפתור, היכן שאין תווית (תווית רק קצה הנייר) ממוקם בחריץ עין הקסם, לחץ והחזק את לחצן ההתאמה למשך 8 שניות, ולאחר מכן שחרר את הכפתור בשלב זה, ההתקנה הושלמה. תווית עיניים חשמליות מושכות במיכל, אתה יכול לראות שיש תוויות אורות צהובים כבויים, משרדים מרווחים בתווית עם התווית, האורות הצהובים דולקים.

איטליה פדיקל SR21-IR התאמות עיניים חשמליות:

בהשתייכות לעין החשמלית של Groove, דרך כמות האור החודרת לעוצמת ההבחנה אין תוויות, יש למרוח חומר נייר וחומר תווית בקצה תווית אחרת.

עקרון זיהוי, גרוב עין חשמלית צד אלומות אור, לקלוט בצד השני, כאשר תוויות הביניים, מקבל את כמות האור שינוי, על ידי קביעת ספים, אין תוויות לזיהוי.

שיטת הגדרה

1) כאשר "מוכן" כאשר האורות, תווית מיקוד עין חשמלית באמצע, משוך את התגים קדימה ואחורה, כגון שינויים באות הפלט, עין חשמלית במצב עבודה, ניתן להשתמש ישירות.

2) לחיצה קצרה על לחצן ההגדרה האוטומטית, אורות ירוקים וצהובים, אות בינוני לוכד עין חשמלית, תוויות שאינן ניתנות להסרה בשלב זה, עד שהאור הירוק מהבהב במהירות.

3) כאשר האור הירוק מהבהב כאשר המדיה נכנסת למיקום מיקוד עין קסום.

4) לחיצה קצרה על "AUTO SET". האור הירוק כבוי. עין חשמלית לוכדת את הסוג השני של אותות מדיה, תוויות שאינן ניתנות להסרה בשלב זה עד שהאור הירוק נשאר דולק.

5) הזז את התוויות, בשתי מדיה מקומית פירוק, אות הפלט מואר, עין קסם מוגדרת.

6) "מוכן" מוצק, עין קסומה להשתמש באובייקט אתה יכול להחליף שני מדיה.

התאם את מיקום התווית

1. מיכל ראשון באיור "C", ולאחר מכן נסה להדביק, את מיקומי עמדת התצפית ולהעביר את התאמת הפעילויות "A" ו-"B" של בלוק Office, מכוון למיקום המתאים.

2. לאחר כוונון המתאים, יש לתקן ברגי מושב פעילות, כדי לא להשתחרר.

3. D עין חשמלית מובנית לבדיקה, משמשת לבדיקת מוצרים בחינם. דרך הקופסה חזרה על הדוושה / מצב האתחול של האובייקט הנמדד כדי להתאים את מכונת התיוג.

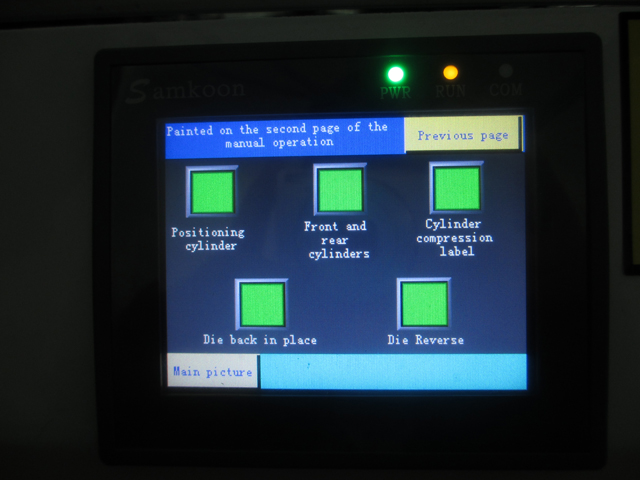

תפעול ידני

1. קודם כל, אתה רוצה "מתג ידני / אוטומטי" במדריך, ולאחר מכן בשילוב עם "מתג" לשימוש.

2. פעולה ידנית המשמשת לשימוש בעת איתור באגים, לתוויות נכונות

פעולות אוטומטיות

1. קודם כל, אתה רוצה "מתג ידני / אוטומטי" הוא במצב אוטומטי, ולאחר מכן בשילוב עם "מתגי רגל".

2. פעולות אוטומטיות המשמשות לשימוש בעת איתור באגים, כולל מסומנים ומתויגים.

מדידת התאמות עיניים חשמליות:

1. עין חשמלית מסדרת FX-301 מחוברת כהלכה:

העין הקסומה חייבת להבטיח שניתן להשתמש בהתקנה הנכונה של המדידה, שיטת חיבור לחיבור כפי שמוצג באיור הבא, "ב" קו שחור רציף "בחוץ" אפילו הקו הכסוף.

2. עקרון זיהוי עיניים חשמלי:

עיניים חשמליות לפי כמות החזר האור כדי להבחין בעצמים. עין חשמלית מנפיקה חפצים קלים, אובייקט ישקף כמות מסוימת של אור עיניים אחוריות, כאשר אובייקט המשקף את כמות האור שמגיע לערך שנקבע, אות העין החשמלית משתנה, זה מאותת למערכת הבקרה.

3. מצב מעבר:

כפתור "מצב/ביטול", האור הירוק ב"הפעלה", "ללמד", "ADJ", "L/D", "TIMER", "PRO" עוברים בין מספר מסמכים, המציינים את מצב העבודה השונה.

"ריצה" מייצגת את ריצת המדינה;
מעמד הוראה "ללמד";
"ADJ" כדי להתאים את המצב;
"L/D" למצב אות הרמה;
כפתור "דחיפה" למטה כדי לאשר, החלף משמאל-ימין לפונקציית כוונון עדין.

4. סט עיני קסם:

4.1 בהנחה שאין מוצר בתחנת העבודה, פתח מגבר עיניים חשמלי עם מכסה שקוף, לחץ על מקש "מצב/ביטול", הועבר למסמך "ללמד", קופסה דיגיטלית מציגה ערך, ערך זה יהיה אות ריק, יציבות מספרית , לפי "PUSH" כדי לאשר.

4.2 לאחר מכן הנח את המוצר על עמדת התיוג, סגור את המיקום השמאלי, תוך התבוננות במיקומים, על ידי התאמת מיקום סרגל המיקום כדי להגיע למיקום התווית על המוצר.

4.3 מיקום התווית בעת התאמה. יכול לראות תיבה דיגיטלית שמציגה ערך מספרי, ערך זה הוא כאשר מוצר מזוהה אותות, כגון "1900", התייצב, לחץ על "דחיפה" כדי לאשר. בסיום, תיבת תצוגה דיגיטלית מציגה טיפים טובים. (אתה יכול ללחוץ על "מצב/ביטול" כדי לחזור ל"ריצה" יכול להיות ריצה)

4.4 מועבר למסמך "ADJ", מציג את תיבת התצוגה המספרית = אות ריק (קצב לב - אות ריק)/2, ערכי ברירת המחדל של המערכת לסף, ערך האות גדול מהערך הקריטי, הוא ברירת המחדל לאובייקט, הוא פחות מהערך הקריטי, ברירת המחדל היא ללא אובייקט. אות משוב ל-PLC, הנפק את ההנחיות המתאימות. ניתן לכוונן את הספים באמצעות הלחצן שמאלה-ימין "דחיפה" על המקשים השמאלי והימני, להגדיל או להקטין את הערך, לשנות את הסף. (בדרך כלל לא דורש התאמה) ואז לחץ על "PUSH" כדי לאשר.

4.5 מקש "מצב/ביטול" חזרה ל"הפעלת" מצב הריצה. (לאחר השלמת ההגדרה עבור כל חזרה למצב ריצה "הפעלה")

4.6 סגור את המכסה השקוף, קבע קצה.

4.7 כאשר המוצר ממוקם כאשר תחנת תיוג, עין חשמלית על אות מדידה מזוהה, משוב ל-PLC, PLC הוציא הנחיה, מכונת תיוג החלה חלקים הקשורים לעבודה.

רכיבי הבקרה האלקטרוניים

מערכת בקרה

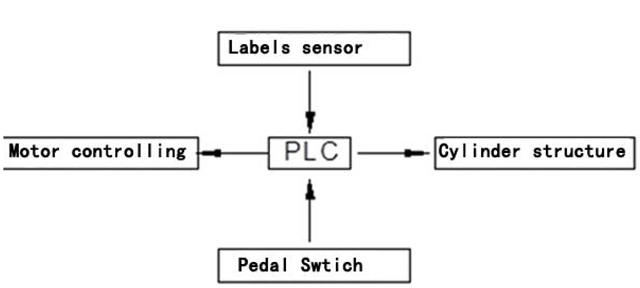

עיקרון: מכונת התיוג מבוססת על PLC, הקולטת אותות ושולטת במערכת. כפי שמוצג באיור למעלה, כאשר לוחצים על "מתג הרגל", מתג הרגל יתחיל את האות לשליחה ל-PLC, ו-PLC יעבד אותו בהתאם לתוכנית שנקבעה, ולאחר מכן יתחיל את "מערכת בקרת המנוע" כדי להבין את תהליך ההפשטה והזנת התווית. יחד עם זאת, "חיישן מיקום התווית" (נקרא גם התווית מדידת עין חשמלית) תמיד ישים לב למרחק שהתווית עוברת. כאשר הוא נכנס למרחק לעדכון התווית, "חיישן מיקום התווית" ישלח מיד אות ל-PLC. באופן דומה, PLC תעבד אותו לפי התוכנית שנקבעה, ו"מערכת בקרת המנוע" תשלח אות עצירה ותפעיל את מכונת יניקה התווית ומערכת התוויות כדי להשלים את ההפשטה והדבקה של התווית.
