מכונת תיוג מתקפלת להדפסה-החלה של מדבקת חוטי כבלים למחצה אוטומטית

מכונת תיוג מתקפלת להדפסה אוטומטית למחצה אוטומטית בכבלים

דגם: VK-T807
דיוק תיוג: ±0.2 מ"מ;
מהירות תיוג: 1500-1800 יחידות/שעה
סוג קוטר חוט קטן: מהירות 2000p Pcs/H
גודל מוצר ישים: סוג בסיסי: קוטר: 6 ~ 15 מ"מ
סוג קוטר קטן: 1 ~ 5 מ"מ
סוג קוטר גדול: יותר מ-15 מ"מ צריך להיות מותאם אישית
גודל תווית ישים: אורך: 25~210 מ"מ מוצרים מחוץ לטווח זה צריכים להיות מותאמים אישית רוחב: 10~65 מ"מ
גודל כולל: 850*650*1300 אורך × רוחב × גובה, התווית הארוכה תגדיל את מימד הרוחב
ספק כוח מתאים: 220v/50hz;
משקל כולל: 128 ק"ג.

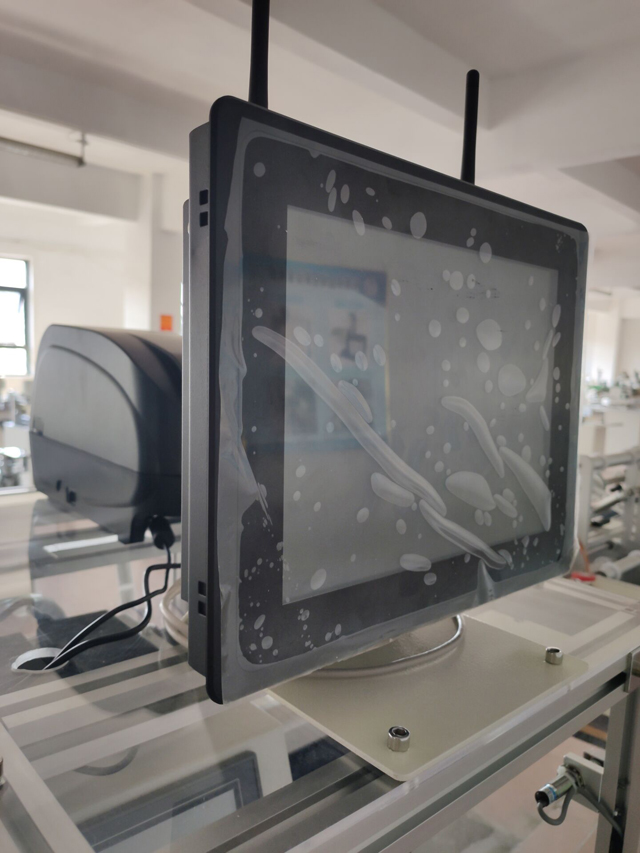

קודן QR עם חלק מדפסת בזמן אמת

ניתן להתאים את הפרמטרים הטכניים של הדגם הסטנדרטי, דרישות ופונקציות מיוחדות אחרות.

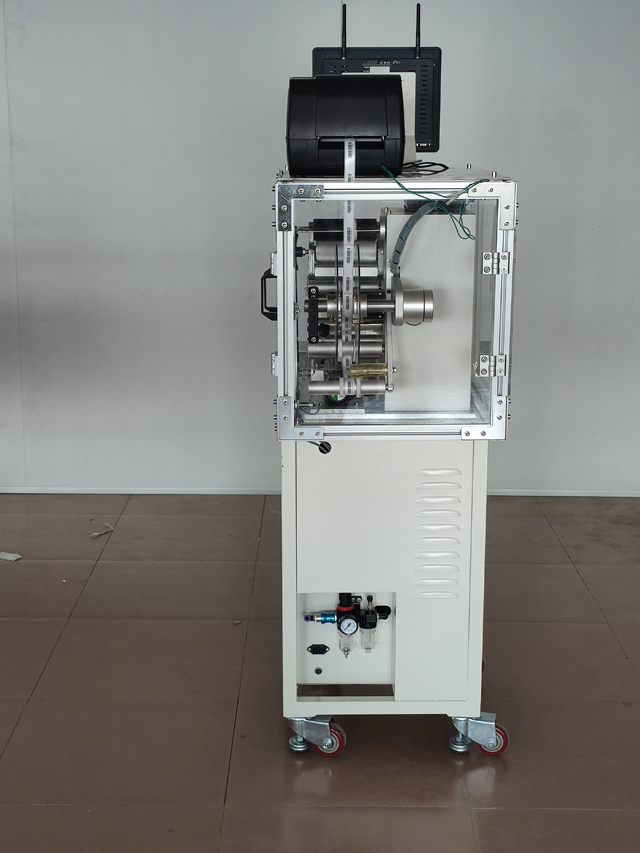

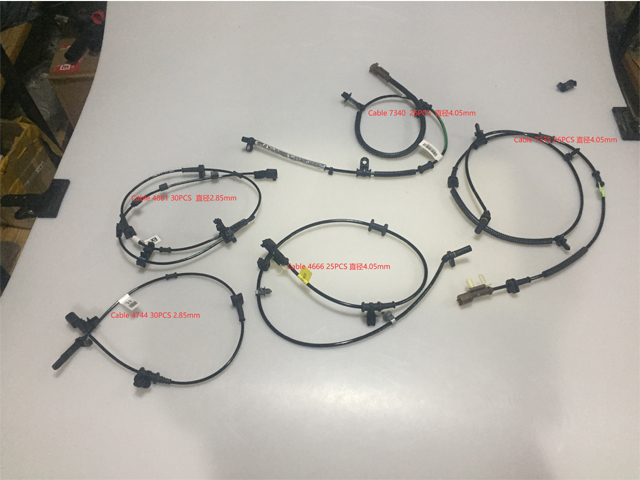

מתאים לקיפול תוויות על כל מיני חוטים וכבלים, כגון קווי חשמל, כבלים היקפיים למחשב, כבלי חיישנים אלקטרוניים, כבלי אוזניות, קווי חשמל, קווי סיבים אופטיים, קווי כבלים, כבלי פיפל, כבלי USB, כבלים של פקס/מדפסות וכו'

ישים עבור מגוון רחב של גודל מוצרים, קל להתאים ולהחליף מוצרים שונים.

תהליך הפעולה:

עקרון ליבה: החיישן מזהה את המוצר עובר, מחזיר אות למערכת בקרת התוויות, אות מעובד באמצעות עיבוד PLC, מסירת התווית למיקום המוצר המוגדר מראש בזמן המתאים, כאשר המוצר זורם דרך מנגנון הכיסוי, התוויות יכוסו מוצקות, תיוג הפעולה הושלמה.

נוֹהָל: שימו על מוצר -> זיהוי מוצר (אוטומטי) -> תיוג (אוטומטי) -> כיסוי (אוטומטי) -> איסוף מוצר מסומן.

תכונות

מגוון רחב של יישומים, מתאים למוצר מפרט שונה;

שימוש נוח, התאמת מגוון רחב, תיוג על מוצרי מפרט שונים.

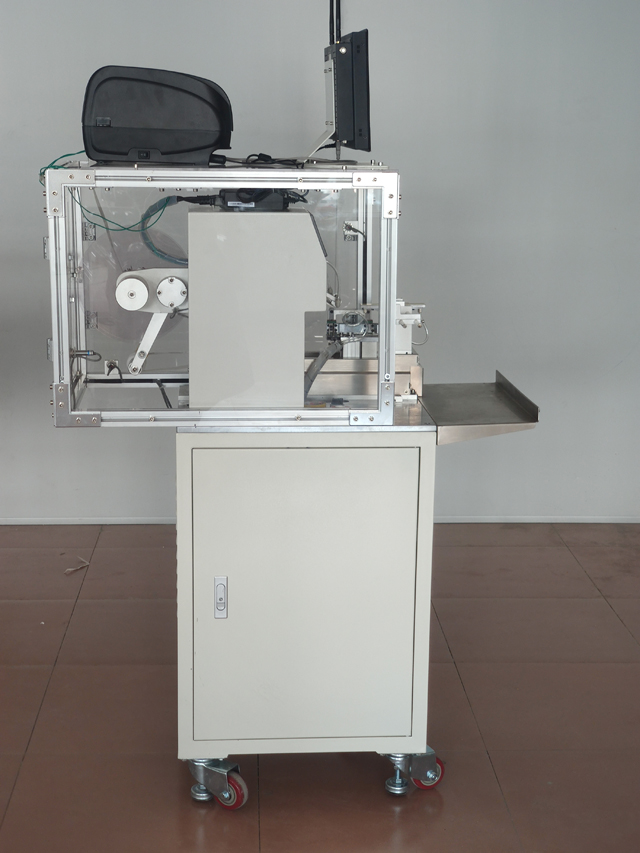

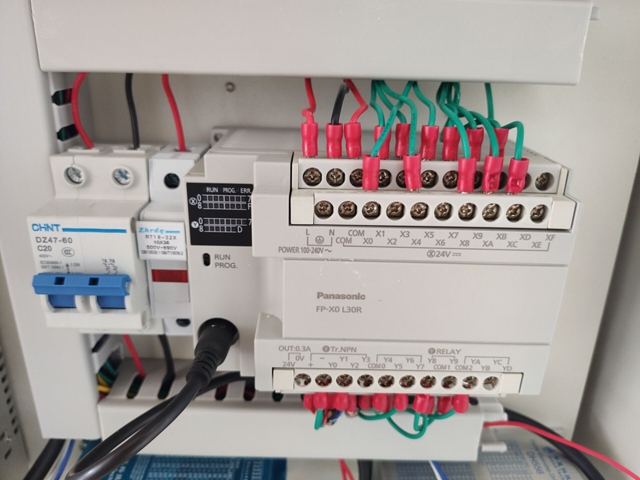

יציבות גבוהה, מערכת בקרה אלקטרונית מתקדמת המורכבת מתווית Panasonic PLC Germany עין חשמלית, ציוד תמיכה 7 × 24 שעות פעולה;

טווח יישום:

תווית ישימה: תווית/סרט דביקים, קוד ניטור אלקטרוני, ברקוד וכן הלאה.

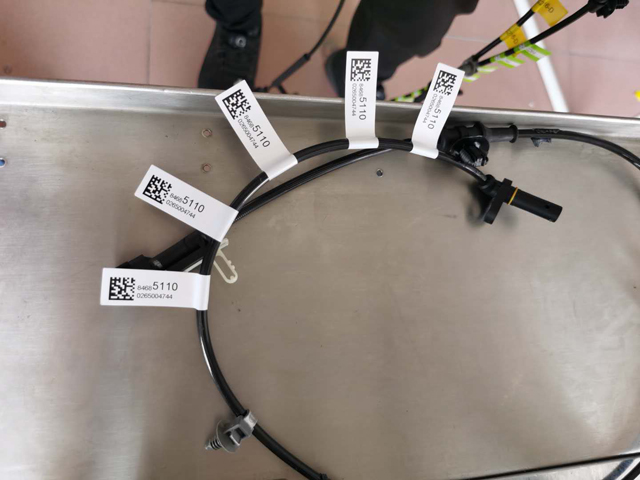

יישום: חוט וכבל, רוחב גדול, רב מפרטים, מוצרי תווית מתקפלים ברמת דיוק גבוהה.

תעשייה ישימה: בשימוש נרחב בתעשיות אלקטרוניקה, תיל, כבלים ותעשיות אחרות.

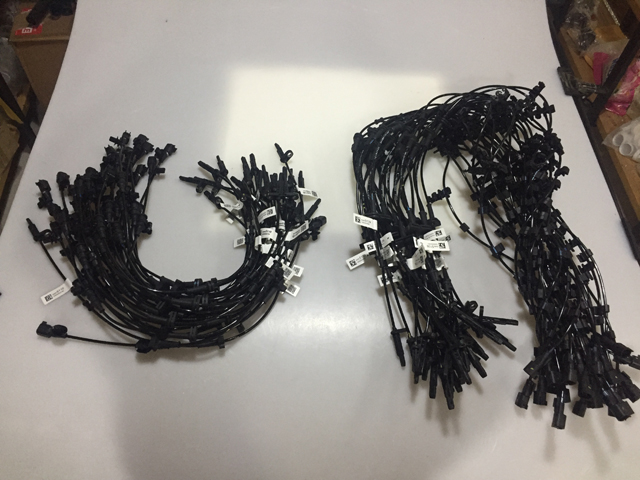

יישום: תיוג חוטים, תיוג היקפי למחשב, כבל USB וכו'.

ניתן להתאים מכשיר מתקפל, ניתן להתאים טווח שאינו מוצרים בהתאם לדוגמאות של לקוחות.

כיצד להפעיל את מכונת התיוג?

אנא אשר את מתח אספקת החשמל (AC220v), לחץ האוויר 4-6kgf, וספק הכוח החיצוני חייב להיות בעל הארקה אמינה לפני ההפעלה.

ספק כוח.

אל תחסום את חור הקירור של השלדה.

טכנאים לא מקצועיים אוסרים בהחלט על פתיחת השלדה.

טווח הפעולה של מגע גוף אסור בהחלט כאשר הציוד מופעל.

כאשר הציוד נכשל, יש לסגור תחילה את מתג ההפעלה ותחזוקה מחושמלת אסורה בהחלט.

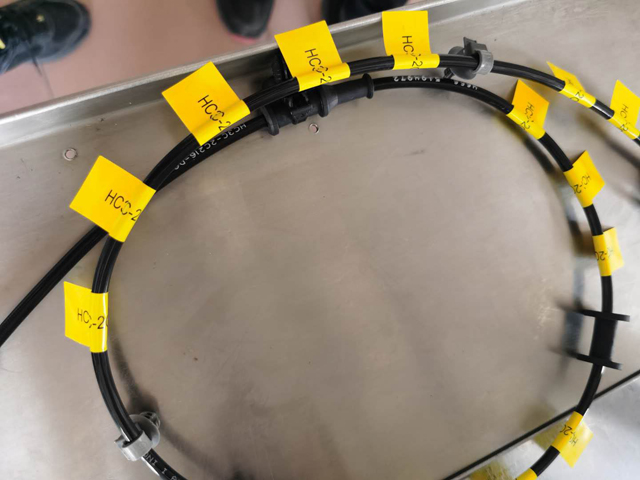

המכונה משמשת לפעולת הקיפול והתיוג של רתמת התיל והמוט העגול.

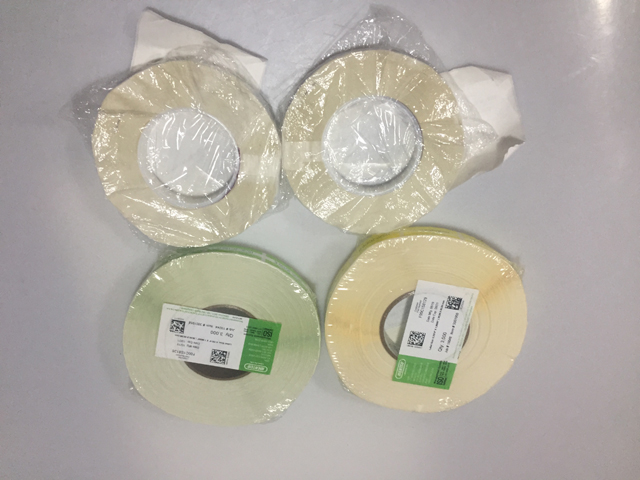

פרמטרי תווית ישימים: הקוטר הפנימי 76 מ"מ של גליל התווית והקוטר החיצוני max240 מ"מ; (יש לתקן מפרטים אחרים). חומר תווית: pvc, חיית מחמד, בד, נייר וכן הלאה; מפרט תווית: על פי המכונה הספציפית

דיוק תיוג: = 0.2 מ"מ;

קיבולת: 1500 יח' לשעה;

גודל חיצוני: 630*740*1040 מ"מ (l*w*h);

משקל המכונה: כ-86 ק"ג;

רתמת תיל ישימה: בהתאם למכונה הספציפית

תיאור הפעולה

הַתקָנָה:

מעביר את המכשיר למצב ההתקנה הנדרש.

רמס את בלם הגלגל האוניברסלי ותיקן את הגלגל האוניברסלי כדי שיהיה חלק.

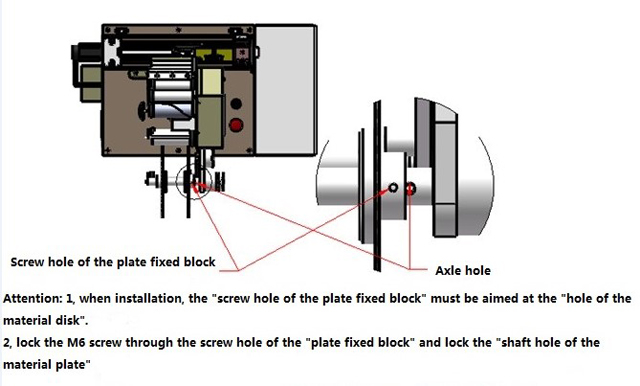

לוחית תווית: בעת ההתקנה, עלינו לתקן את "חור הבורג של בלוק קיבוע הדיסק" ל"חור ציר החומר", ולהבריג את בורג ה-m6 דרך חור הבורג של בלוק קיבוע החומר ולנעול אותו לתוך חור הציר של את מגש החומר.

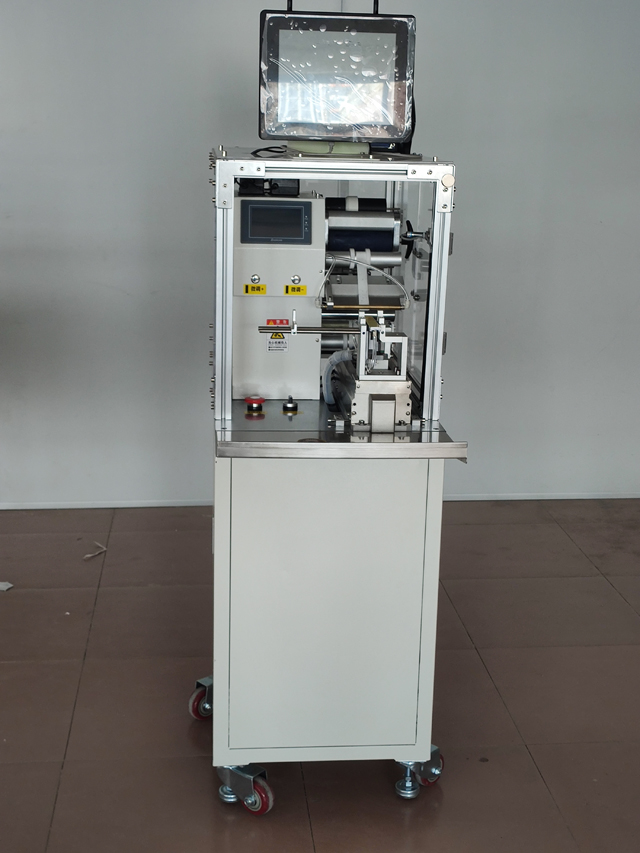

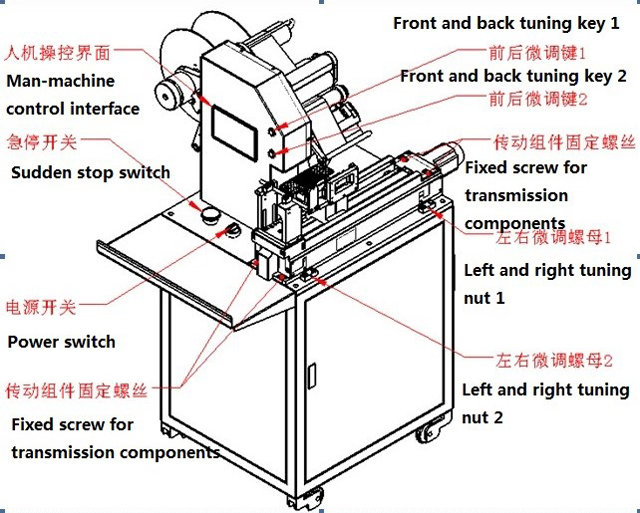

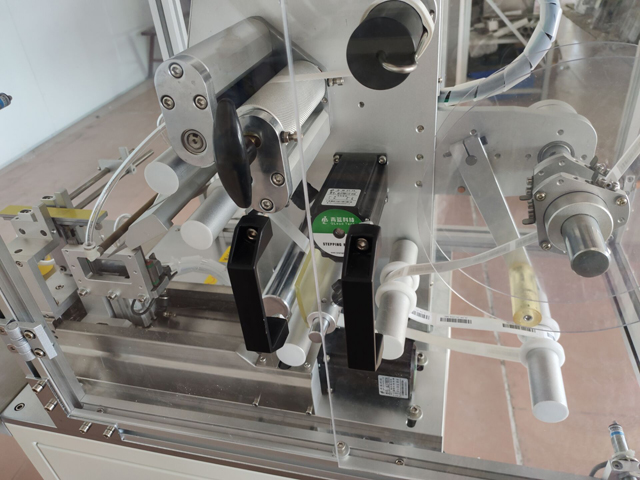

מראה ציוד, חלקים חשובים וממשק שליטה בין אדם למכונה

חלקים חשובים.

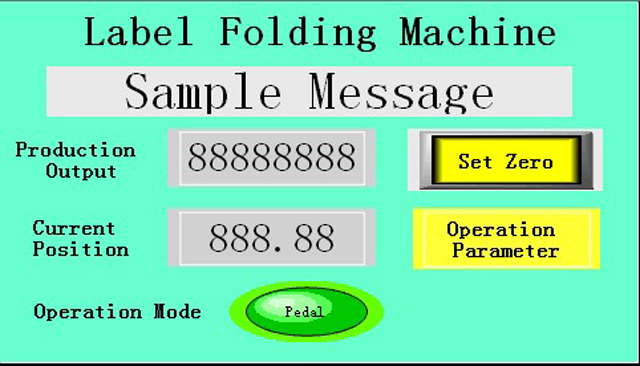

תמונה ראשית.

פלט: ספירת קיבולת, לחץ על מקש "פלט אפס" לאפס;

מיקום נוכחי: תצוגת מרחק המיקום בזמן אמת של מצב ההזזה של מודול שידור התווית, היחידה מ"מ;

מצב הפעולה הוא "אוטומטי" ו"דריכת רגל" שני סוגים.

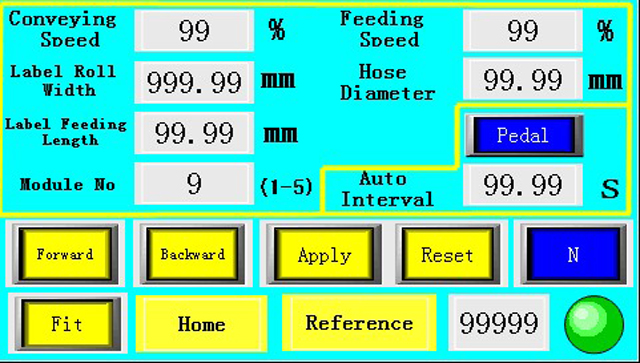

פרמטרים של משתמש

מהירות לוח סטנדרטית: מהירות פעולת לוח המחוונים, מותאמת לפי 0-100%.

מהירות סימון: מתייחס למהירות התווית שהופשטה מלוחית הסטריפר, מותאמת ב-0-100%.

רוחב נייר תחתון: רוחב נייר התווית, יחידה מ"מ.

קוטר חוט: קלט בקוטר חוט יחיד, חוט שטוח או קלט רב חוט ישירות כדי להילחם בעובי כפול, מ"מ.

אורך הסימון: שלוט על אורך התווית מלוחית הסטריפר, יחידה מ"מ.

קדימה: לחץ על מקש "קדימה", מודול כונן התג יחליק קדימה, פונקציה זו יכולה להתאים את המרחק של מיקום היעד.

אחורה: לחץ על מקש ה"חזרה", מודול כונן התג יחליק אחורה לאחור, ניתן לנפות את הפונקציה הזו במרחק של מיקום נקודת התיוג.

התאמה: לחץ על מקש "התאמה", צילינדר מהדק לוח האוויר הישר ומודול הצבת רתמת החיווט יזיזו את הצילינדרים הנעים העליון והתחתון. פונקציה זו יכולה לנפות באגים במרחק בין רתמת החיווט לבין הידוק לוח הוואקום.

איפוס: החזר את הכותרת לאפס לאחר כפתור האיפוס.

חשמל: לאחר החלפת המפרטים השונים של נייר בסיס התווית, לחץ לחיצה ארוכה על המקשים החשמליים כדי לאפשר למערכת ללמוד אוטומטית תוויות וחדירת נייר תחתית.

שיטת פעולה:

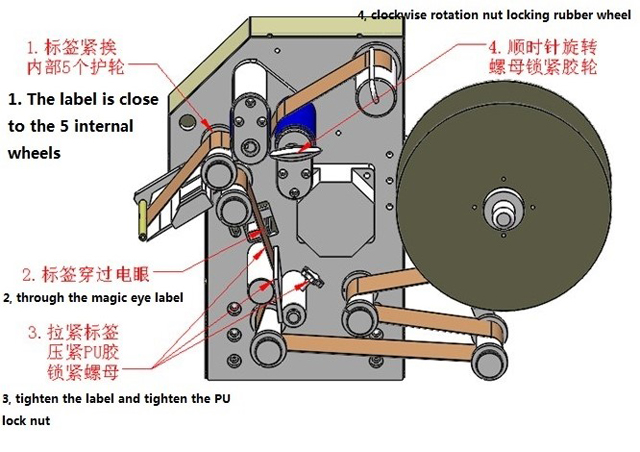

התווית מותקנת, והתווית מותקנת למודול הסטריפר כפי שמופיע למטה.

סובב את מתג ההפעלה עם כיוון השעון והפעל את החשמל. לחץ על מקש העצירה וסובב עם כיוון השעון.

מכונת החלפה והתאמה

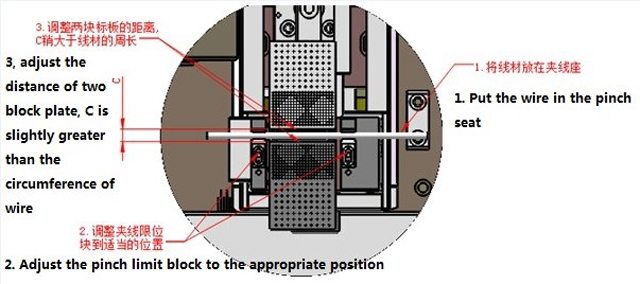

לפי קוטר החוט, ההתאמה, מושב החיבור, המרחק בין הצלחות, כמו האיור הבא

הזן את רוחב הנייר התחתון ברוחב הנייר התחתון של איור 3, וקוטר החוט נקלט לקוטר החוט.

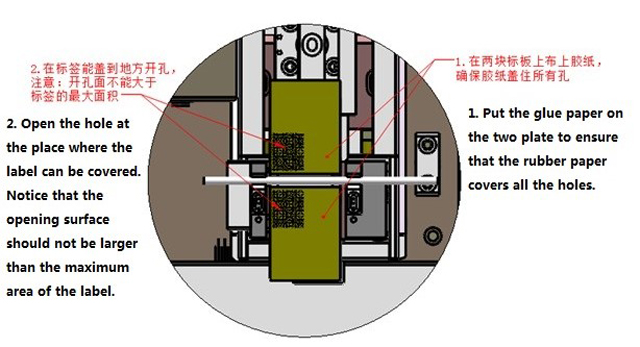

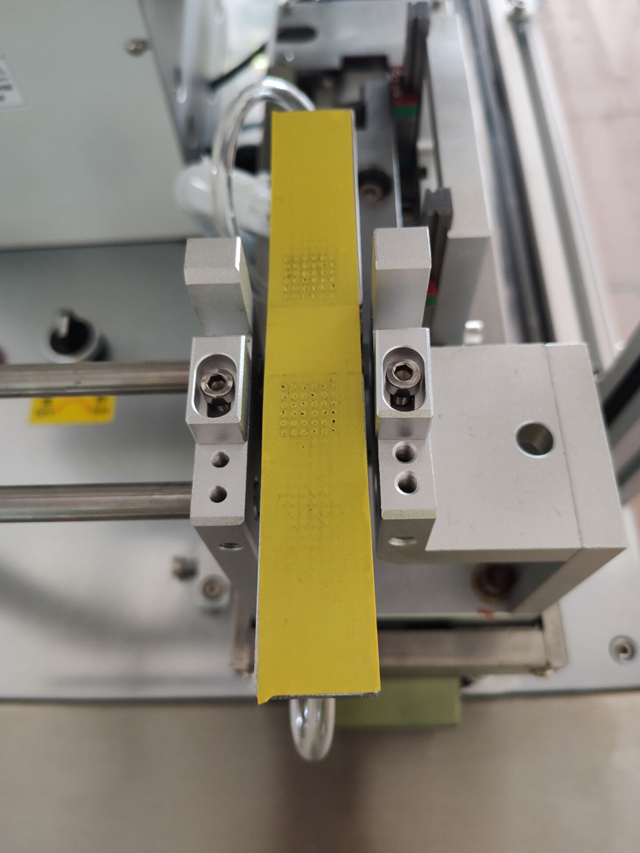

סרט דבק ופתחים

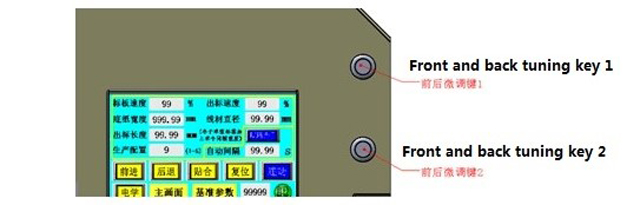

בתהליך הייצור, אם התווית אינה מיושרת לפני ואחרי התווית, ניתן לכוון אותה ישירות בעמודת "רוחב הנייר התחתון". יכול גם להזיז את כוונון "מקש הטון הקדמי והאחורי "1" מקש מיקרו ניגון קדמי ואחורי 2", כל מהלך לשנות 0.1 מ"מ.

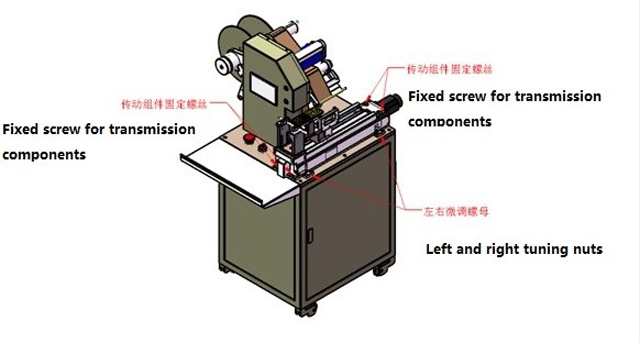

תווית מכונה לכוונון שמאל וימין

אם התוויות מקופלות, אם הצד השמאלי והימני אינם מיושרים, יש לשחרר את ארבעת רכיבי ההילוכים בצורה רופפת, ואז יש להתאים את אגוזי הגזירה השמאלי והימני בהתאם לכיוון הסטייה ולמידת התוויות. לבסוף, יש לנעול את ארבעת רכיבי ההילוכים.
