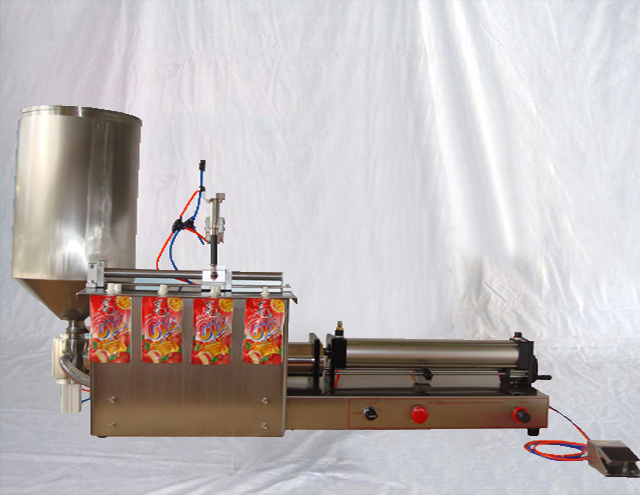

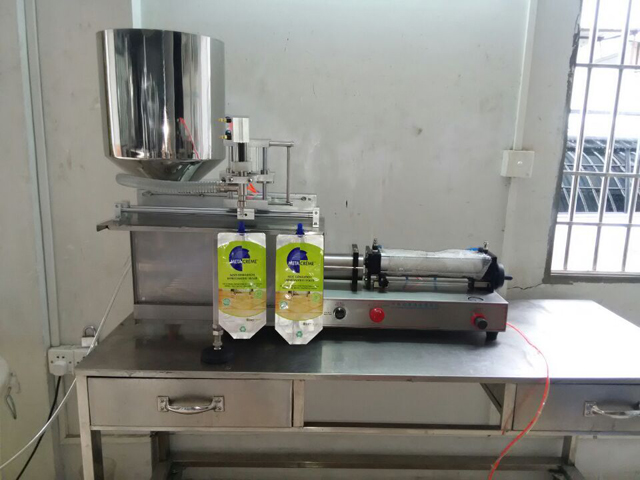

מכונת מילוי שקיות חצי אוטומטית פניאומטית

מכונת מילוי שקיות חצי אוטומטית פנאומטית פיה מוכנה מראש

דגם: VK-SPF
מתח: 220/110V 50/60Hz
הספק: 27W
לחץ מדורג: 0.4-0.6 Mpa
מהירות מילוי: 20-35 בקבוקים/דקה/ראש
דיוק מילוי: ≦ ± 1%
טווח מילוי: 100-1000 מ"ל
מימד מעל: 160 ס"מ * 44 ס"מ * 37 ס"מ
משקל נטו: 50 ק"ג;
משקל ברוטו: 65 ק"ג

מכונת מילוי חצי אוטומטית מסוג בוכנה המבוססת על ההתייחסות של מוצרים דומים זרים, היא עיצוב חדש שהוסיפה פונקציונליות נוספת. זה עושה עבודה קלה ונוחה לתפעול, שגיאת דיוק, התאמת נפח המילוי, ניקוי ותחזוקה של המכונה.

העיצוב של מכונת מילוי פנאומטית זו מאמץ את הרכיבים הפנאומטיים במקום את מעגל הבקרה החשמלי, כך שהיא מתאימה לשימוש בסביבה עם דרישות חסינות פיצוץ.

בחירת דגם מכונה

בחירת דגם המכונה עוסקת בדרישות נפח המילוי המרבי.

פרמטר בסיסי

דגם: VK-SPF
מתח: 220/110V 50/60Hz
הספק: 27W
לחץ מדורג: 0.4-0.6 Mpa
מהירות מילוי: 20-35 בקבוקים/דקה/ראש
דיוק מילוי: ≦ ± 1%
טווח מילוי: 100-1000 מ"ל
מימד מעל: 160 ס"מ * 44 ס"מ * 37 ס"מ
משקל נטו: 50 ק"ג;
משקל ברוטו: 65 ק"ג

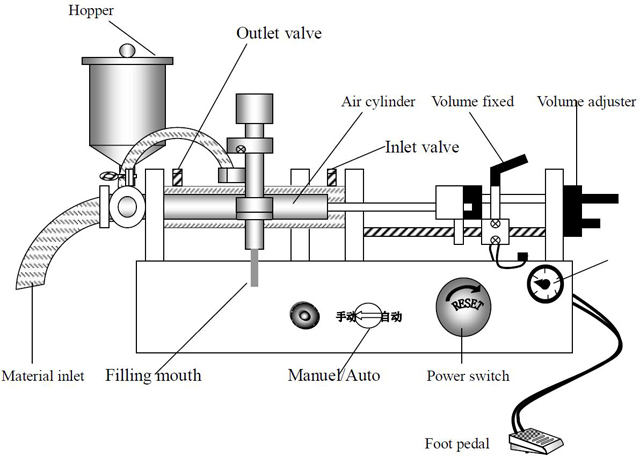

עקרון עבודת מכונה

הדחיפה והמשיכה של גליל האוויר, היא דוחפת את בוכנת הצילינדר לעשות את התנועה ההדדית, מה שגורם לגליל החומר ליצור את הלחץ השלילי.

כאשר הגליל נדחף קדימה, הוא מושך את הבוכנה לאחור, ובתוך גליל החומר, הלחץ השלילי סופג את החומר לתוך צינור הכניסה ממיכל החומר.

כאשר הגליל נמשך לאחור, הוא דוחף את הבוכנה קדימה, החומר ייספג אל פי המילוי מהצינור, ואז הוא מתמלא לבקבוקים הריקים. (ראש המילוי נפתח ונסגר אוטומטית כאשר החומר נספג פנימה והחוצה)

מכונת מילוי מסוג בוכנה זו היא פעולה מכנית אחת ופשוטה לכל מילוי, ולכן יש לה דיוק מילוי גבוה ויציבות עבור מיכל סטנדרטי.

תכונות במכונת מילוי פניאומטית חצי אוטומטית

המכונה משתמשת באוויר הדחוס לשליטה, יש לה בטיחות גבוהה המתאימה במיוחד לשימוש תחת דרישות חסינות פיצוץ.
זה לא יפיק חשמל סטטי ותופעת חשמל קנבוס; המכונה אינה צריכה לחבר את חוט ההארקה.
בשל השליטה הפנאומטית ונפח המילוי הקבוע, לכן נפח המילוי מאפיין בדיוק רב, שניתן לשלוט בו תוך 0.3%. (זה על בסיס נפח מילוי מקסימלי)
במקרה של עצירת חירום, אתה רק צריך לכבות את המתג הפנאומטי, הבוכנה תימשך אוטומטית חזרה למצב ההתחלה, והמכונה תפסיק להתמלא.

רצף הבדיקה והתפעול לפני הפעלת המכונה

בצע את הבדיקה לפני הפעלת המכונה, זה יכול למנוע כשל מכני או תאונת פציעה אישית.

הבדיקה והתפעול:

ידית ההידוק מלפנים ומאחור, האם היא מהדקת או לא?
מהדק שלושת הטרמינלים של הכניסה והיציאה, האם הוא קבוע או לא?
ראש המילוי והמנוף האופקי והאנכי שלו, האם הוא מהודק?
התחבר למכונת מדחס האוויר, הלחץ נמוך מ-8㎏/c㎡, התאמת הלחץ היא בערך 4-5 ㎏/c㎡.
הפעל את מתג אספקת האוויר.

(הערה: חל איסור מוחלט לעבוד זמן רב ללא חומר מילוי)

התאמת נפח המילוי

התאמת נפח המילוי תלויה בחומרי המילוי, נוזל (מ"ל) או משקל (ג), מכיוון ששיעור החומרים שונה, כמו כן, נתוני המדידה שונים. לכן, להגדרת נפח המילוי המדויק הנדרש, נא להתאים את מכוון עוצמת הקול.

פרטי הפעולה:

התאמה כללית: לקבלת נפח מילוי משביע רצון, נא להתאים את מתג הגז של בורג הכוונון, הזז את המיקום שמאלה או ימינה.
שימוש בכוס מדידה או מאזן אלקטרוני כדי לבדוק את נפח המילוי מדויק. (הערה: חומר המילוי שנספג בתוך הגליל חייב להיות מלא)
אם יש שגיאת מילוי כלשהי, נא להתאים את מכוון עוצמת הקול, הזז אותו קדימה להפחתת נפח המילוי, ואחורה גדל עוצמת הקול.
לקבלת נפח מילוי ודיוק נדרשים, נא לבצע התאמה חוזרת עד שנפח המילוי יהיה סטנדרטי.

התאמת מהירות מילוי

מהירות המילוי נקבעת על ידי ששת הגורמים הבאים:

מהירות הספיגה של חומרי המילוי תלויה בצמיגות החומר ובאורך הצינור הסופג.
מהירות המילוי תלויה בגודל הקוטר של ראש המילוי, ככל שגודל הקוטר גדול יותר כך מהירות המילוי מהירה יותר.
מידת ההקצפה של חומרי המילוי, אם דרגת ההקצפה גבוהה יותר, יש להאט את מהירות המילוי.
נפח מילוי, יותר נפח מילוי לאט יותר.
יש להתאים לאט את דיוק נפח המילוי, דיוק גבוה ומהירות המילוי.

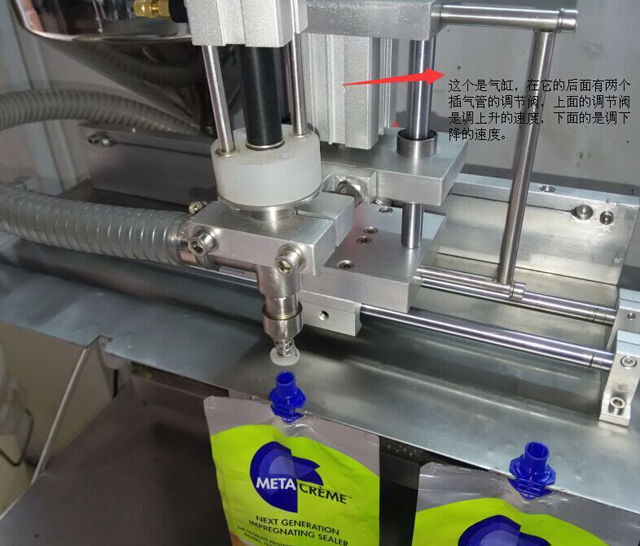

בקר השסתום של לחץ האוויר.

פעולת כוונון שסתום:

שחרר את אום שסתום ויסות המהירות
סובב את ידית השסתום הקדמי עם כיוון השעון, מהירות הגליל קדימה האטה, כמו כן, מהירות ספיגת החומרים תאט.
סובב את ידית השסתום הקדמי על ידי סיבוב נגד כיוון השעון, מהירות הגליל קדימה תהיה מהירה יותר, כמו כן, מהירות ספיגת החומרים תהיה מהירה יותר.
סובב את ידית השסתום האחורי עם כיוון השעון, מהירות הגליל קדימה האטה, כמו כן, מהירות ספיגת החומרים תאט.
סובב את ידית השסתום האחורי בסיבוב נגד כיוון השעון, מהירות הגליל קדימה הולכת ונעשית מהירה יותר, כמו כן, מהירות ספיגת החומרים תהיה מהירה יותר.

התאמת דיוק מילוי

הסיבה לכך שלמכונה יש שגיאת מילוי היא כי יש לה כל כך הרבה גורמים משפיעים, כמו נפח מילוי, מהירות מילוי ומהירות מתג השסתום. מהירות מתג השסתום מושפעת מצמיגות חומרי המילוי, מהצמיגות הגדולה יותר כמו גם מהמהירות האיטית יותר. ההתאמה פשוטה על ידי התאמת לחץ קפיץ השסתום הראשי, והמהירות תואץ על ידי יותר ויותר לחץ.

ההתאמות של לחץ הקפיץ עבור המדידה והמילוי תלויות בניסיון האישי של המפעיל.

ניקוי ותחזוקה של מכונות

לפני ניקוי מכונת המילוי, היא צריכה לנקות את החומרים בתוך המכונה, ולאחר מכן לשפוך את נוזל הניקוי הרך לתוך היכל החומר; מומלץ להשתמש במים החמים ובמידת הצורך ניתן לבחור במי סבון, אלכוהול או נוזל ניקוי אחר. כאשר אתה מבצע את הניקוי, אנא וודא שאין דליפה מהמכבסים על חלקי המילוי. הפעל את המכונה, תן למכונה להתמלא בצורה מחזורית, עד לסיום הניקוי. חלקי הניקוי כוללים בוכנת צילינדר, ראש בוכנה, דסקיות, שסתום חד-כיווני, ראש מילוי וחומרים וכו'. אם יש אחד פגום עבור כל מנקי האיטום, יש להחליפו.

אַזהָרָה

לפני עבודת הניקוי, ודא שהאוויר הדחוס כבוי.

אסור להשתמש בממסים אורגניים לניקוי, כגון בנזין, בנזן, אתילן, נתרן היפוכלוריט וכו'.

לאחר סיום עבודת הניקוי, אנא המתן וודא שכל חלקי הניקוי יבשים ללא מים וחפצים זרים בחיבורים והצינורות, ולאחר מכן התקן את המכונה.

פתרונות לבעיות הנפוצות

בעיות נפוצות	פתרונות
הבוכנה לא יכולה לזוז	ודא שלחץ האוויר פועל.
	ודא ששסתום לחץ האוויר פועל.
	הפוך את מתג מקור האוויר פועל, אין לחץ תקוע על השסתום הפנאומטי.
	לחץ האוויר הוא 4-5㎏/c㎡
	ודא שהשסתום מותקן כהלכה.
	ודא שאין דביקות וחבטות לראש הבוכנה.
	ודא שאין מתג פגום של לחץ האוויר.
דיוק המילוי שגוי	ככל שחומר המילוי בעל צמיגות גדול יותר, מהירות המילוי צריכה להיות מואטת.
	ודא שיש מספיק חומר בתוך המיכל ומיכל החומר.
	ודא שמיכל החומר ומתג עוצמת הקול קשורים היטב.
הצפה של חומר מגליל החומר	בדוק את מכונת הכביסה האטימה, אם היא פגומה, החלף לחדשה.
	אם החומר דק, אנא השתמש בשתי מכונת כביסה אטומה.
לספוג צינור לא סופג	ודא שגליל הספיגה מותקן כהלכה.
	ודא שהצינור קשור היטב.
	ודא שראש צינור הספיגה נמצא בתוך מיכל החומר.
המילוי גולש החוצה מהבקבוקים	ודא שמתג עוצמת הקול אינו פגום ומזז, פתח המילוי חייב להישען אל פתח הבקבוק ויש לתת לכוונון שסתום האוויר להתמלא בצורה חלקה.
