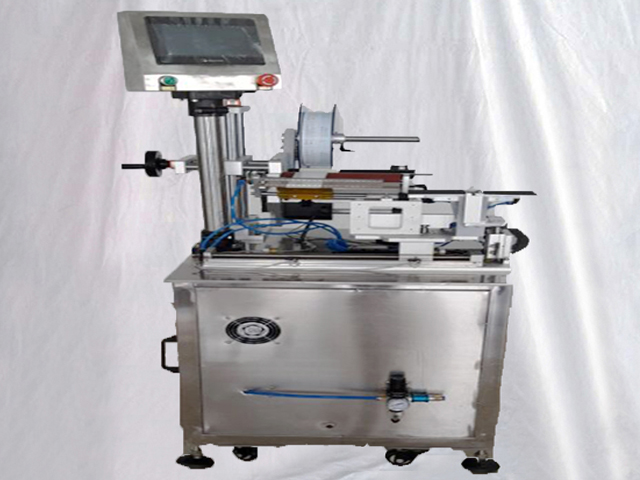

מכונת מדבקת חוט כבל חשמל למחצה אוטומטית

• דגם: VK-T807
• דיוק תיוג: ±1 מ"מ (לא כולל סטיית תווית המוצר)
• מהירות תיוג: 20 ~ 40 יחידות/מיניט (עד גודל המוצר)
• גודל מוצר ישים: 20≤אורך≤300 מ"מ, 20≤רוחב≤200 מ"מ
• גודל תווית ישים: 20≤אורך≤150 מ"מ, 20≤רוחב≤150 מ"מ
• גודל מכונה: 970*790*1440 מ"מ
• לחץ אוויר: 0.6Mpa
• הספק: 220V, 50/60HZ/140W
• משקל: 99 ק"ג

צפה בסרטון

מכונה ידנית לתיוג תיל משטח עגול להשיג תיוג חצי אוטומטי של תווית הדבק או הסרט הדבק על צינור המים החוט, המברג וכו '.

איך המכונה עובדת:

מכונת תיוג מבוססת על PLC בתור הליבה, מקבלת אותות ובקרה על העבודה של כל המערכות. בעת לחיצה על מתג הדוושה, האות יישלח ל-PLC ויעובד על פי קבוצת תוכניות.

לאחר מכן השלם את התהליכים של הפשטת התווית ותווית האכלה על ידי התחלת מערכת בקרת מנוע הצעד. יחד עם זאת, חיישן מיקום התווית (המכונה גם עין חשמלית) תמיד ישים לב למרחק על ידי התווית שעוברת.

כאשר תווית עוברת, החיישן ישלח את האות ל-PLC באופן מיידי. לאחר מכן, ה-PLC, על פי קבוצת תוכניות, שולח את האות למערכת בקרת מנוע צעד לעצור ומתחיל במערכת התיוג כדי להשלים את תהליך התיוג.

עקרון עבודה

מערכת הילוכים:

מנוע הצעד מספק כוח להפשיט תוויות דרך החגורה הסינכרונית המניעה את מנגנון המתיחה ואת מנגנון קליטת החומר, כדי להשיג הפשטת תוויות ומיחזור יריעת הגיבוי של Glassine.

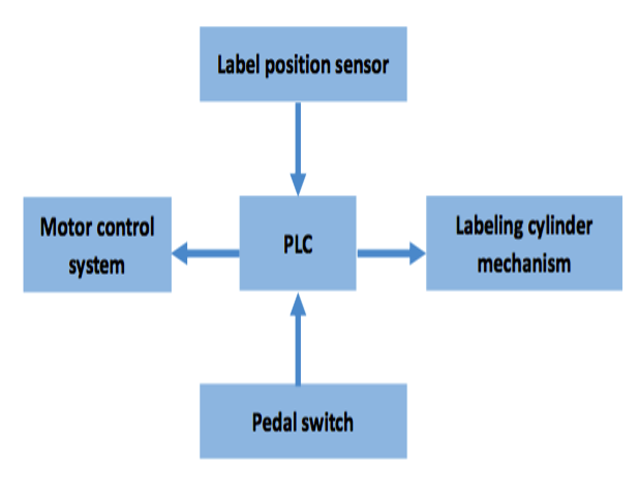

מערכת בקרה:

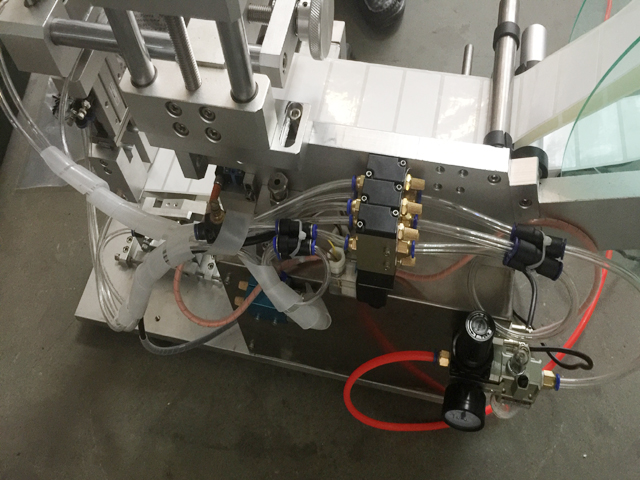

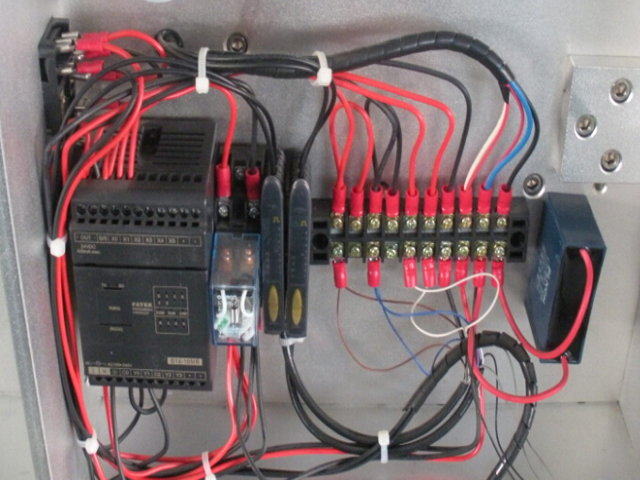

מכונה זו נשלטת באמצעות חשמל וגז. האות מהעין החשמלית (חיישן SICK) ומתג הדוושה יועבר ל-PLC לעיבוד, על מנת להשיג את כל התהליכים של הפשטת תוויות, תיוג וספירה.

יישום של מכונת תיוג תיל:

מוצר ישים: המוצרים העגולים הארוכים אשר חייבים להיות מסומנים בתווית נייר או תווית סרט על פני השטח;

תעשיות רלוונטיות: בשימוש נרחב בחשמל, רפואה, פלסטיק, תעשיות וכו'.

מאפיינים טכניים של מכונת תיוג תיל:

מבנה קטן תופס פחות מקום וקל להזזה ולטעון.

דיוק ויציבות תיוג טובים; מסודר, ללא קמטים, ללא בועה.

זה קל לשימוש והתאמה. העובדים החדשים יכולים להשתמש בו או להתאים אותו בקלות לאחר הכשרה פשוטה.

פעולה יציבה.

נתונים טכניים:

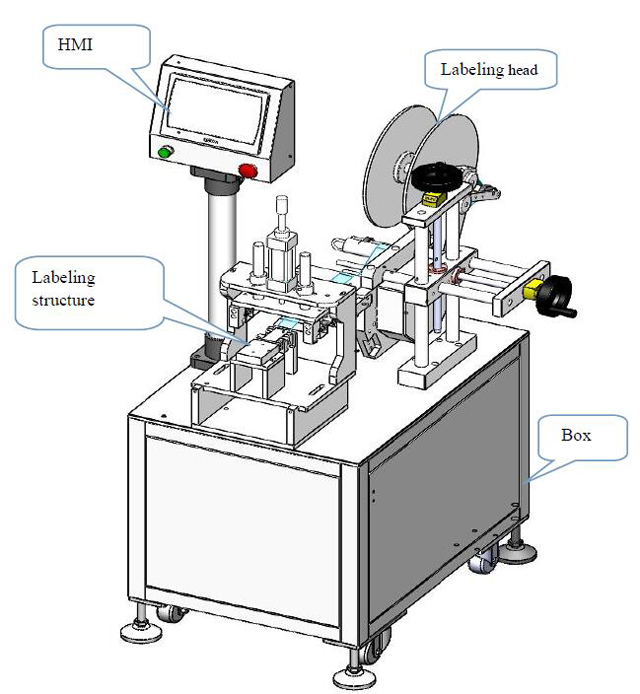

תְצוּרָה:

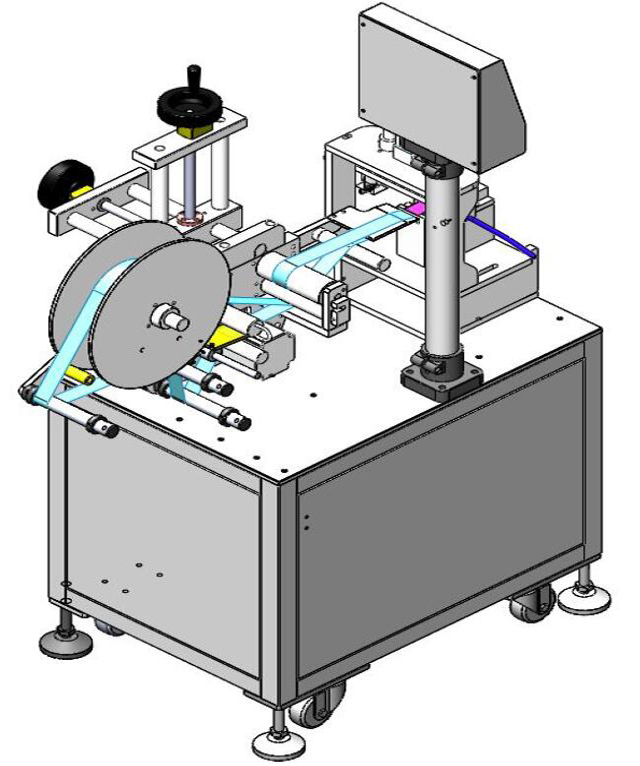

ציור אחר

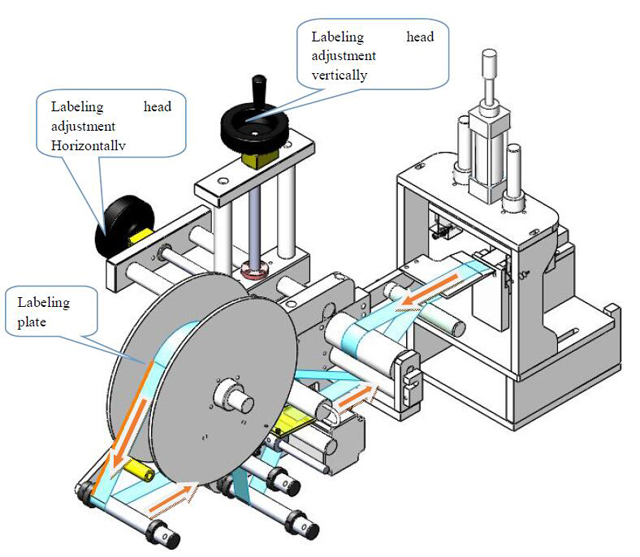

ראש תיוג

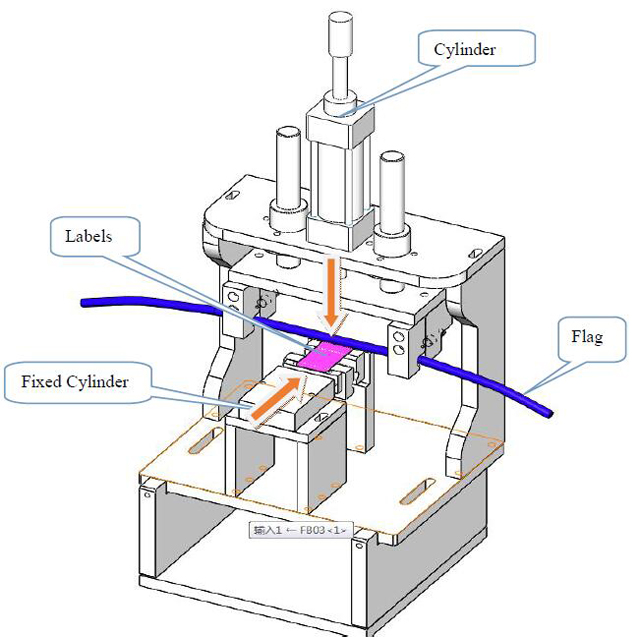

מבנה תיוג

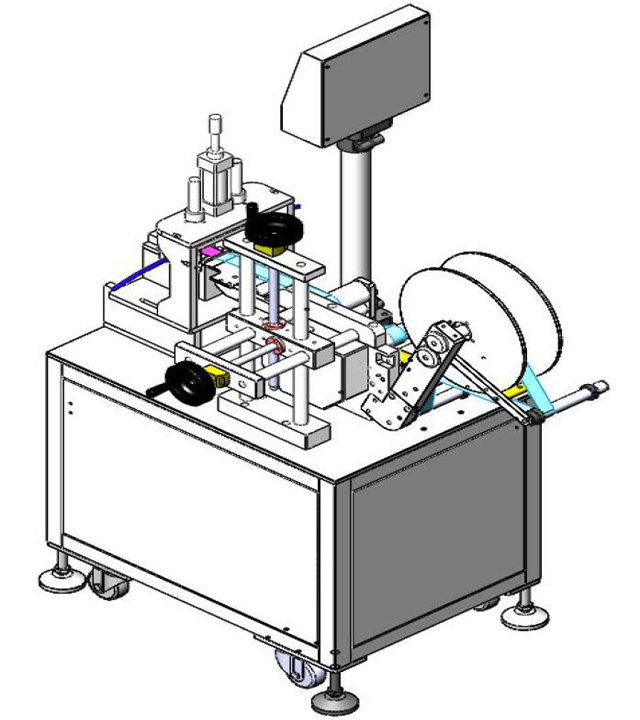

מבט אחורי של מכונת תיל תיוג

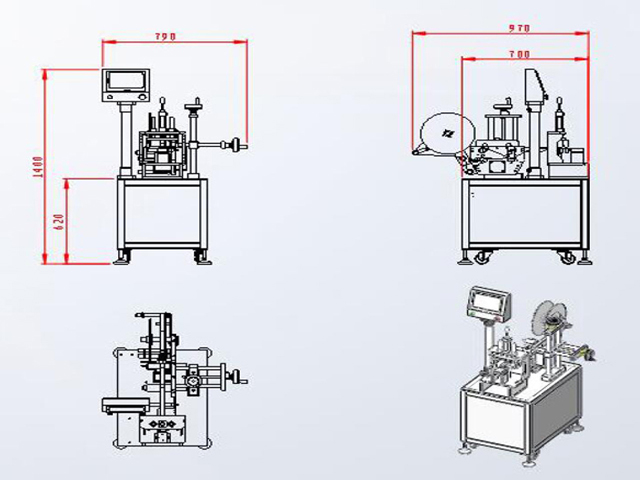

ציור גודל של מכונת תיוג תיל אוטומטית למחצה:

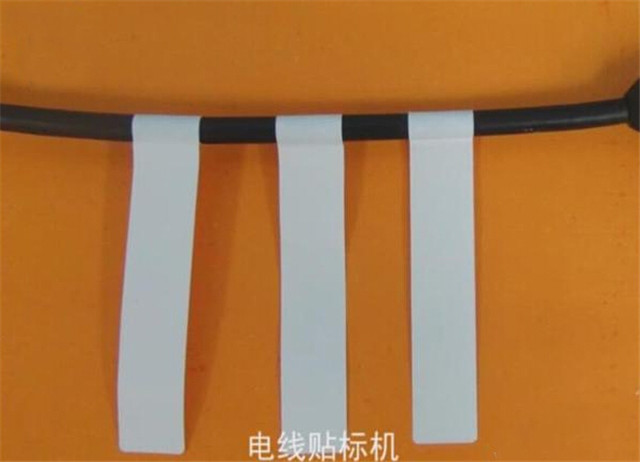

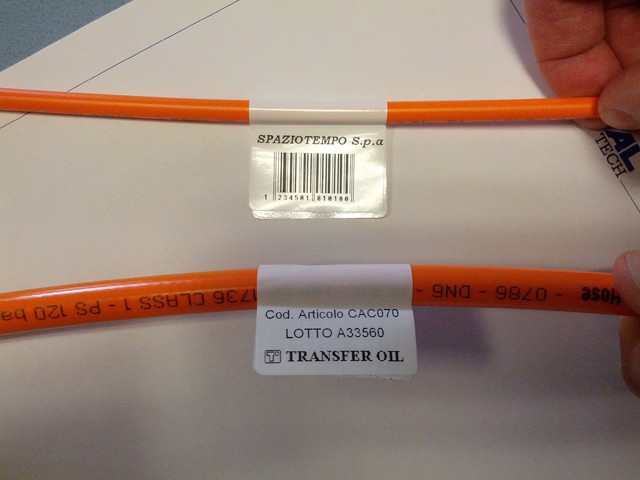

דוגמאות תיוג:
