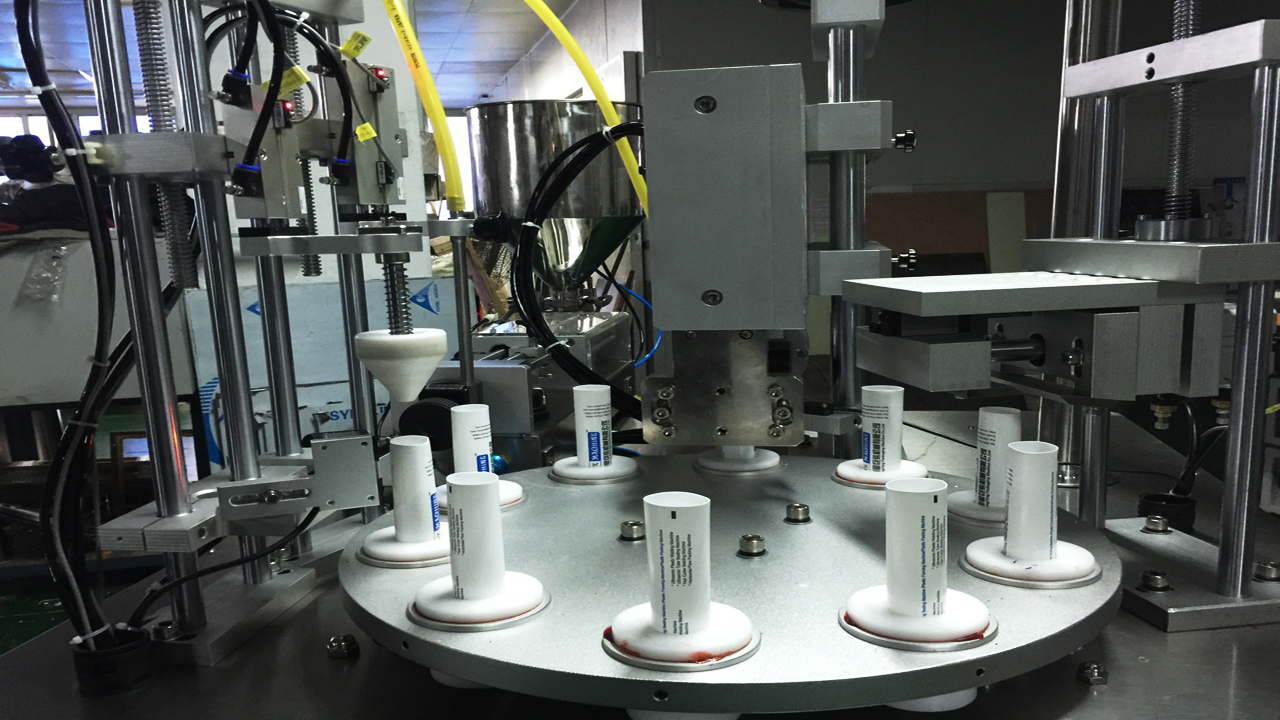

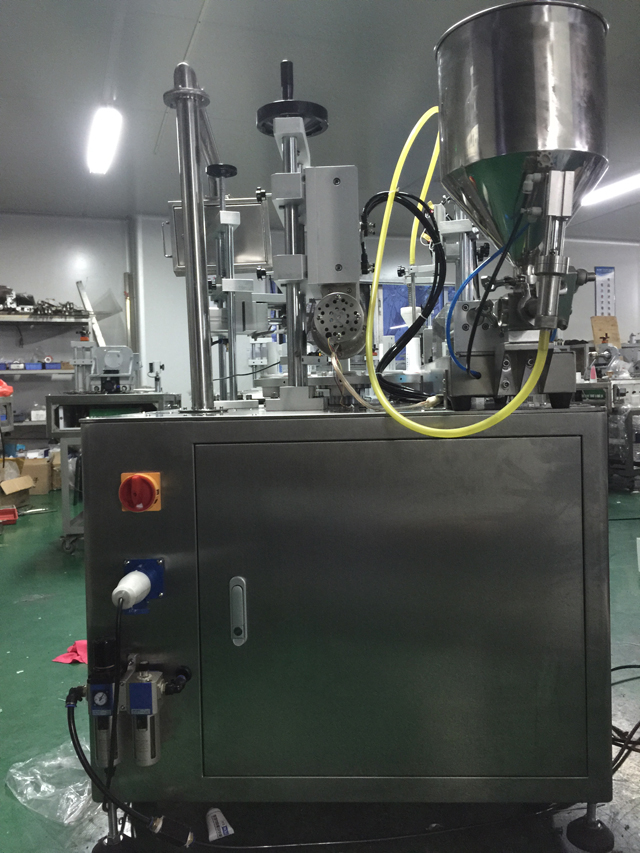

ציוד למילוי צינור רוטרי למחצה אוטומטי עם איטום זנב אולטראסוני

• דגם: VK-TFS-006U
• ספק כוח: AC220V 50/60HZ יחיד פאזה
• הספק: 2KW
• טווח מילוי: A:5-30 מ"ל B: 6-60 מ"ל C: 10-120 מ"ל D: 25-250 מ"ל E: 50-500 מ"ל
• קוטר איטום: 5-50 מ"מ
• גובה מקסימלי: 5-200 מ"מ
• קיבולת: 20-30 צינורות/דקה
• מידות: 1300*900*1550 מ"מ
• NW: 350 ק"ג
• קוד HS: 8422 303090
• גוף המכונה: 202# נירוסטה

צפה בסרטון

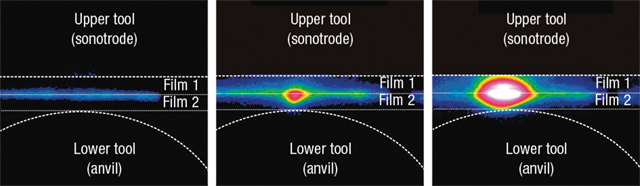

ציוד המילוי של צינורות האיטום האולטראסוני מקושר עם איטום אולטראסוני, החום הנדרש להיתוך נוצר רק בתוך שכבת האיטום התרמופלסטית. להמרה מקומית של רעידות לחום חיכוך, פרופילי הסדן או הסונוטרודים הם לרוב ליניאריים וכוללים רדיוסים או רמות קטנות. פרופילים אלו מבטיחים מיקוד של קלט האנרגיה ולכן זמני איטום קצרים בין 100 ל-200 מילישניות. עם איטום קולי חום נוצר בחלק הפנימי של הסרט, לא על ידי כניסת חום מבחוץ כמו במקרה של איטום חום, למשל. הכלים (סונוטרוד וסדן) הבאים במגע ישיר עם חומר האריזה, נשארים קרים במהלך כל תהליך הריתוך. שכבת התמיכה נשארת כמעט קרה ועם הפסקת הזנת האנרגיה, החום מתפזר מהר יותר החוצה בגלל הפרש הטמפרטורות בין שכבת התמיכה לשכבת האיטום כך שעמידות הדבקה חמה גבוהה משמעותית.

איטום אולטראסוני מתאים במיוחד עבור:

• סרטים תרמופלסטיים (שקיות ושקיות) שפופרות, מגשים וכוסות
• צינורות, מגשים וכוסות
• אריזת קרטון בציפוי תרמופלסטי
• שסתומים ופתחי אוורור על סרטים / חומרי סינון
• הברג פקקים על אריזות קרטון מצופה / סרטים

כאשר בוחרים ציוד למילוי צינורות לצינורות פלסטיק, חשוב מאוד להבין את סוגי האפשרויות השונות של איטום צינורות הקיימות. מכונות למילוי צינורות מגיעות עם אפשרויות איטום באוויר חם, איטום קולי, איטום דחף או איטום בלסת חמה. התאמת סוג צינור הסחיטה עם ציוד איטום הצינור הנכון חשובה מאוד כדי להבטיח אטימות צינור חזקות ומקצועיות. כל חומר צינור מתנהג בצורה שונה, כך שמה שעובד היטב עבור צינור קוסמטי פוליאתילן חד-שכבתי, עשוי שלא לעבוד כל כך טוב עם צינור COEX רב-שכבתי. בהתאם לתעשייה עבור מוצר נתון, כגון שפופרות קוסמטיות, שפופרות לטיפול אישי, שפופרות פרמצבטיות או שפופרות ביתיות ותעשייתיות, בחירת ציוד המילוי והאיטום הנכון של שפופרות יכולה להיות מאתגרת. בואו נסתכל על שתי האפשרויות הפופולריות ביותר המשמשות כיום בתעשיית אריזות הצינורות כיום.

אוטמי צינורות אוויר חם

האפשרות הפופולרית ביותר של מכונות איטום צינורות היא איטום צינורות אוויר חם. עם מערכת זו נוצר אוויר חם ונושף לתוך הקצה הפתוח של צינור הפלסטיק או לרבד. אוויר מחומם זה חודר לקיר צינור הפלסטיק ומחמם את החומר מספיק כדי להפוך אותו רך וגמיש. סט של לסתות איטום צינורות מכווצת את הפלסטיק המרוכך כדי לרתך את הקצה הפתוח סגור. היתרון העיקרי של טכנולוגיית איטום צינורות זו הוא המהירות שלה. יתרון נוסף הוא אוטמי אוויר חם עובדים עם המגוון הגדול ביותר של צינורות למינציה או פלסטיק. בין אם חומר הצינור הוא LDPE, MDPE, HDPE, PP, מונו שכבה או רב שכבתי עם או בלי הגנת מחסום EVOH, איטום צינורות אוויר חם אמור לעבוד. עם זאת, חסרון הוא הצורך בחרירי אוויר חם ספציפיים בגודל של כל צינור בקוטר שמולא ואטום. זה יוסיף לעלות החלפת החלקים הדרושים להפעלת הצינור. העלות של חלקי הפורמט היא מינימלית, עם זאת, כאשר מביאים בחשבון את גודל ריצת הייצור בתפוקה גבוהה יותר. אנו ממליצים על סגנון זה של מילוי צינורות אם גדלים של ריצת הייצור גדולים מ-20,000 צינורות.

אוטמי צינורות אולטראסוניים

איטום צינורות אולטרסאונד הוא אפשרות פופולרית נוספת שנמצאת כיום בתעשיית האריזות. אוטמי צינורות עצמאיים המשתמשים באולטרסאונד פופולריים לריצות צינורות בנפח קטן. ניתן גם להתאים למכונות למילוי צינורות בדיעבד מערכות איטום צינורות קוליות כחלופה לאיטום אוויר חם. עם איטום צינור קולי, צינורות פלסטיק ולמינציה נאטמים על ידי רטט בתדירות גבוהה של צופר איטום אולטראסוני. רטט בתדר גבוה זה מייצר חום עז בדופן הצינור אשר גורם לריכוך הפלסטיק של צינור הפוליאתילן. הקצה הפתוח של צינור הפלסטיק מוחזק סגור בלחץ של צופר האיטום וסדן איטום תואם, וכך נוצר ריתוך חזק. היתרונות של צינורות איטום בטכנולוגיית אולטרסאונד הם קלות השימוש, אין צורך בחלקים בגודל מותאם אישית ויכולת איטום באמצעות זיהום מוצר באזור האיטום כמו שקורה בעת מילוי יתר של צינור במוצר. עם זאת החיסרון הוא מהירות איטום צינור נמוכה יותר בהשוואה לאיטום באוויר חם. בכל הנוגע למכונת האיטום האולטראסונית שלנו, המידע הבסיסי שניתן להלן:

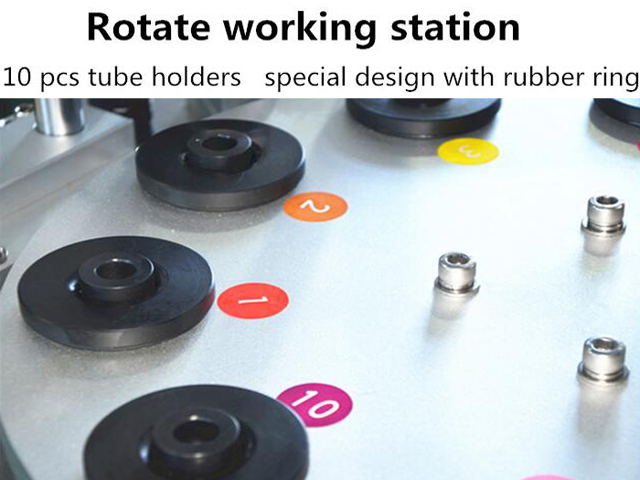

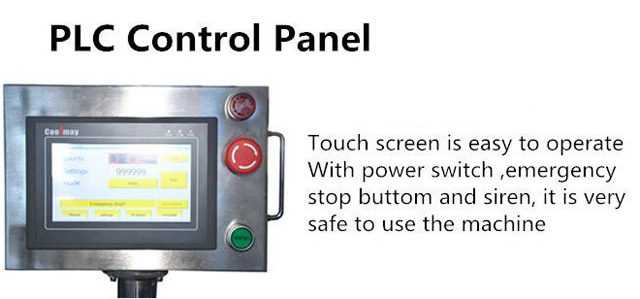

• מכונת מילוי ואיטום צינורות מרוכבים מפלסטיק עשויה מנירוסטה, באמצעות הכפתורים לשליטה בתהליך העבודה: צינורות מלאכותיים, סיבוב אוטומטי, מילוי כמותי, ניתוק אוטומטי, איטום חימום, חתך זנב, יציאה מוגמרת.
• כל העבודה באמצעות בקרת מהלך הצילינדר המלא, קל להתאים את נפח המילוי, ניתן לכוון את מהירות המילוי.
• זה חל על כל מיני פלסטיק ומילוי צינורות מרוכבים, איטום, הדפסת תאריכים, זנב חתוך. איטום מראה מסודר, איטום חזק, דיוק גבוה, יציבות טובה.

פרמטרים בסיסיים

פֶּתֶק: הפרמטרים לעיל לעיון בלבד.

המכונה משדרגת כל הזמן פרמטרים עלולה לגרום לאי-התאמות בפועל, אנא הבן.

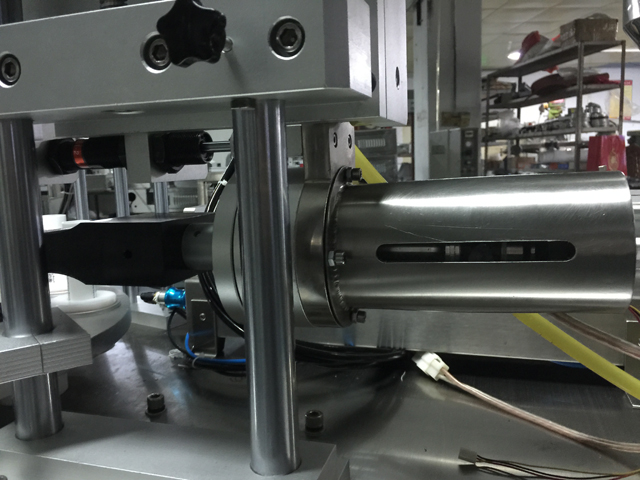

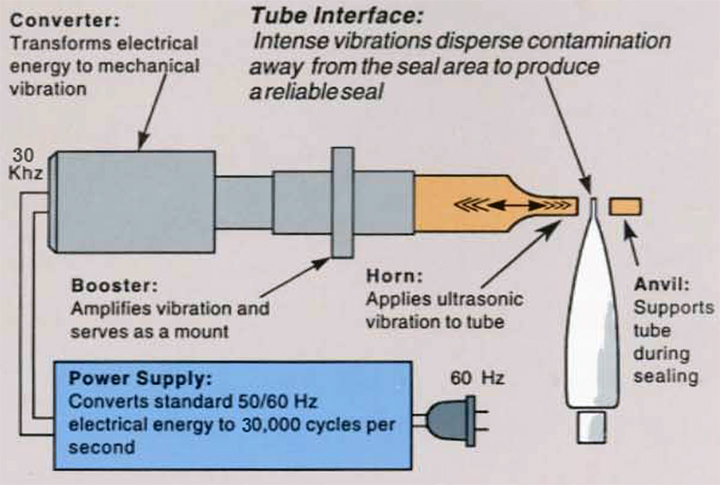

כיצד עובד איטום אולטרסאונד

אוטם הצינורות האולטראסוני מיועד להרכבה על כמעט כל סגנונות מכונות המילוי. עם התקדמות הצינור לתחנת איטום הצינור האולטראסוני, מתג נסגר כדי להתחיל את מחזור הריתוך. האוויר מופנה לתוך צילינדרים כדי לקדם את סדן הריתוך והצופר האולטראסוני לעבר קו האמצע של הצינור.

הצינור נסגר למרווח שנקבע מראש ומוחזק ליישום אנרגיה קולית.

ספק כוח קולי לוקח את האנרגיה החשמלית של 50/60 הרץ וממיר אותה ל-30,000 מחזורים בשנייה באמצעות מתנד כוח.

אנרגיה חשמלית בתדר גבוה זו מופעלת על הממיר אשר הופך את הזרם החשמלי לרעידות מכניות בתדר גבוה.

האנרגיה הקולית גורמת לקרן לרטוט כנגד קצה הצינור בקצב של 30,000 מחזורים לשנייה.

הרטט האינטנסיבי מפזר כל זיהום מאזור האיטום ומייצר חום לחיבור החומר.

לאחר מכן, האנרגיה נעצרת והצינור מוחזק סגור לזמן קצר (בדרך כלל 0.05 עד 0.150 שניות).

ואז הצינור עובר לתחנה הבאה בקו המילוי. בדרך כלל זמני המחזור נעים בין 45 ל-80 יחידות לדקה, תלוי בקוטר הצינור ובחומר.

תכונות המוצר

• המכונה יכולה לשמש עבור יחידות חסינות פיצוץ.
• משמש בעיקר למילוי כמותי של מים, שמן, קרם, חומר דמוי משחה. לפי צרכי המילוי, הרמה מתכווננת למשטח עבודה.
• נפח מילוי 5-1000ML, מחולק לשש סדרות: A,B,C,D,E,F.

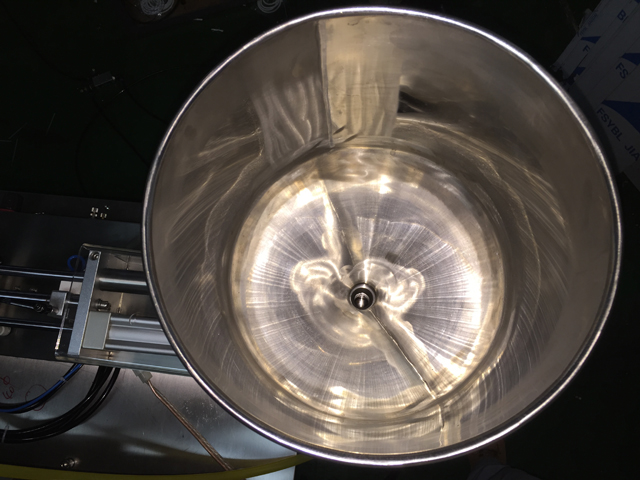

• מצב האכלה: כוח משיכה רגיל / סוג יניקה אוטומטי בחר אחד.

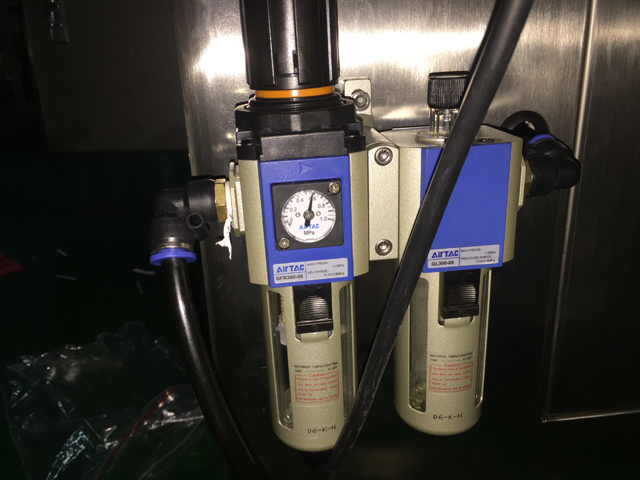

• בקרה: בקרה פניאומטית

מקום עבודה למילוי צינורות מכונת איטום חצי אוטומטית

1. מעבדה

2. פעולות ייצור תעשייתי עם קו עיבוד רציף

תמונות מפורטות

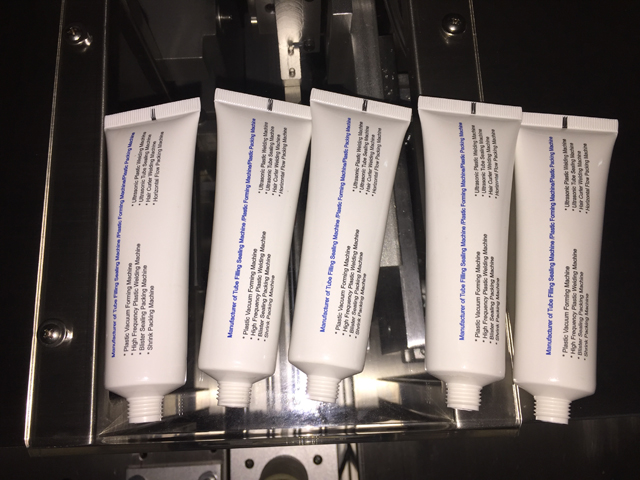

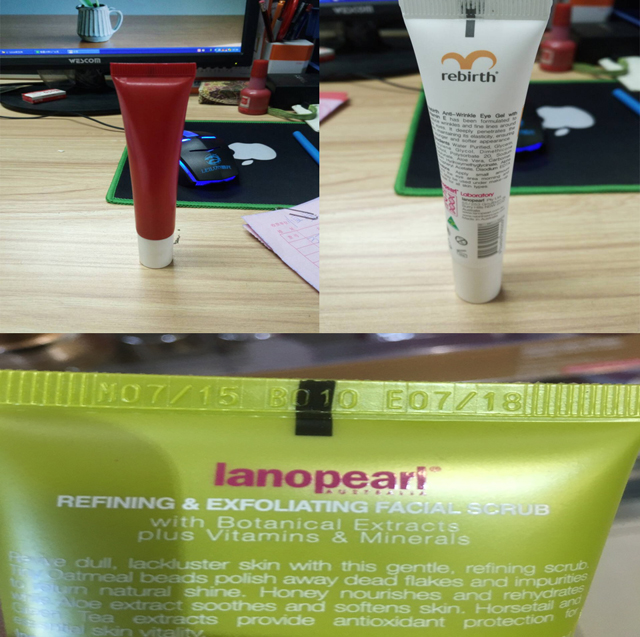

דגימות צינורות
