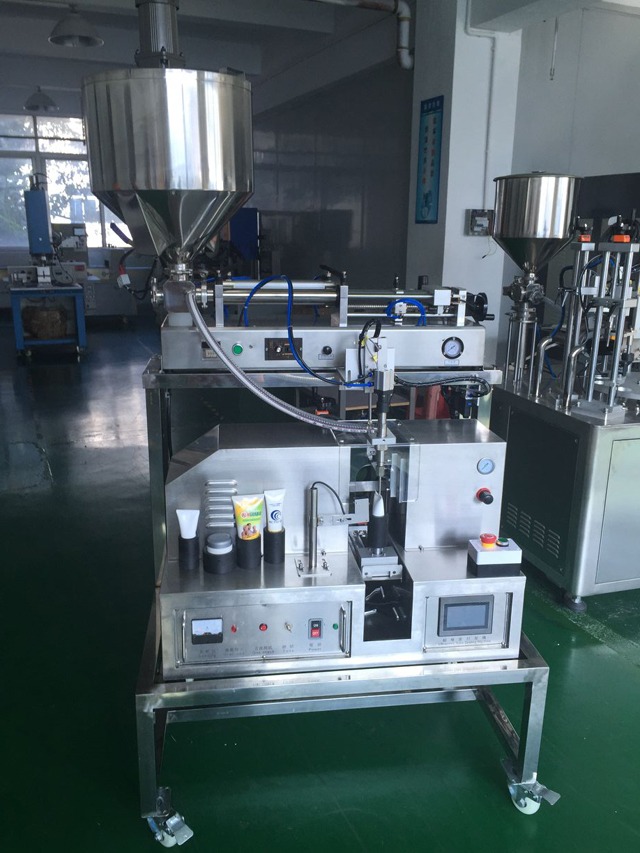

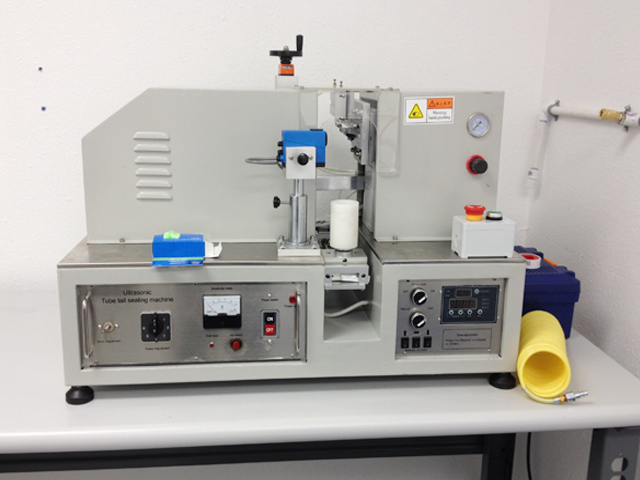

מכונת מילוי צינורות חצי אוטומטית עם ציוד איטום אולטראסוני

• דגם: VK-TFS-002U
• ספק כוח: 220V/50HZ/חד פאזי
• הספק: 1500W
• תדר: 20Khz
• אורך צינור: 40-280 מ"מ
• קוטר הצינור: 10-80 מ"מ
• נפח מילוי: A: 5-30 מ"ל B: 6-60 מ"ל C: 10-120 מ"ל D: 25-250 מ"ל E: 50-500 מ"ל (אופציונלי)
• גודל: 735*670*1300 מ"מ
• משקל: 130 ק"ג

צפה בסרטון

פונקציה ויישום

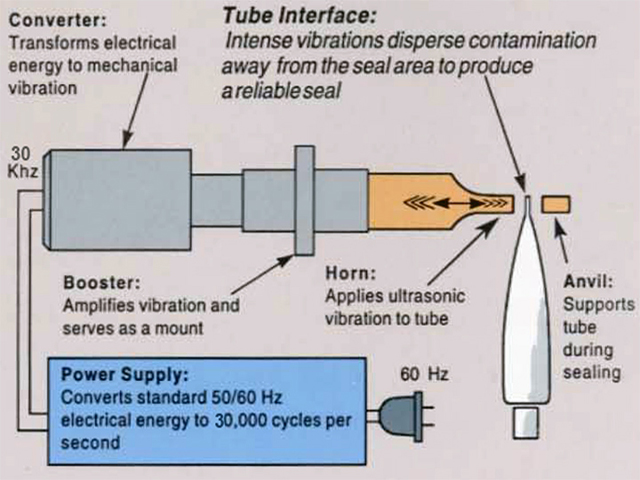

השתמש באולטרסאונד לריתוך זנב צינור רך מפלסטיק. אין צורך בדבק או מילוי או ממס בעת ריתוך, אל תצרוך כמויות גדולות של חום, וקל לתפעול, מהירות ריתוך גבוהה, יעילות גבוהה.

מכונה זו נמצאת בשימוש נרחב במשחת שיניים, קוסמטיקה, מוצר רפואי, מזון וצינורות תעשייתיים וכו '.

פרמטרים עיקריים

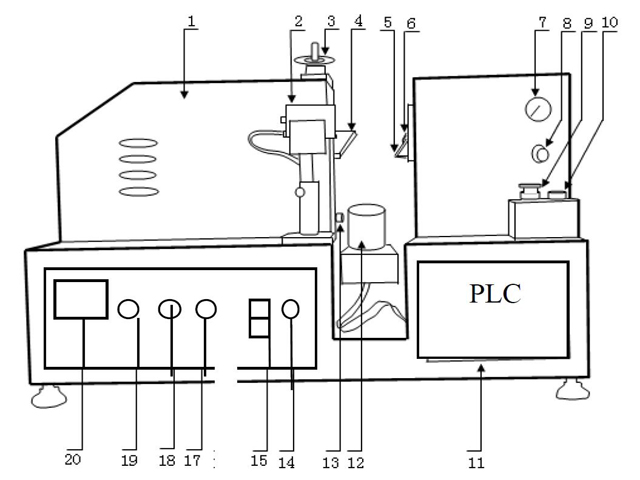

פריסת מכונת איטום

1. גוף עיקרי
2. חיישן
3. התאמת גובה צינור
4. תבנית קדמית
5. תבנית גב
6. מַחתֵך
7. מד לחץ גז
8. התאמת לחץ גז
9. לחצן חירום
10. כפתור התחל
11. PLC
12. מַחְזִיק
13. התאמת פערי תבניות
14. מנורת חשמל
15. מתג הפעלה
16. מַנגִינָה
17. בדיקת OSC
18. מנורת עומס יתר
19. מד טעינה

(הערה: בבקשה לבדוק את בורג התבנית הקדמי אם עם נעילה חזקה, מפחד כאשר ההובלה והבורג רופפים)

חלק איטום

• התנעת מנוע: זה לשליטה על מחזיק הצינור פועל
• התחלת צילינדר האכלה: זה לשליטה בהזנת מחזיק הצינור
• הפעלת צילינדר אולטרסאונד: זה מיועד לשליטה בתבנית למעלה ובעבודה למטה.
• התחלת צילינדר חיתוך: זה לשליטה בחותך
• צילינדר מילוי: זה מיועד לשליטה בכוכב צילינדר ראש המילוי או עצור כאשר ידני
• התחלת מילוי: זה לשליטה על כוכב המילוי או עצירה ידנית
• הפעלה אולטרסאונד: זה בשביל לשלוט על התדר, זה זהה ל-"18. בדיקת OSC"
• כיוון שפופרת מופעל: זה נועד לשלוט ב-Sense כיבוי/מופעל
• הגדרת זמן: זה מיועד לכוונון זמן ההשהיה/זמן הריתוך/זמן ההחזקה
• זמן השהיה: 0.80
• זמן ריתוך: Tube Dia 20, הזמן יהיה בערך: 0.20, Tube Dia 30, הזמן יהיה בערך 0.40, Tube Dia 40, הזמן יהיה בערך 0.50, Tube Dia 50, הזמן יהיה בערך 0.7
• זמן החזקה: 0.35

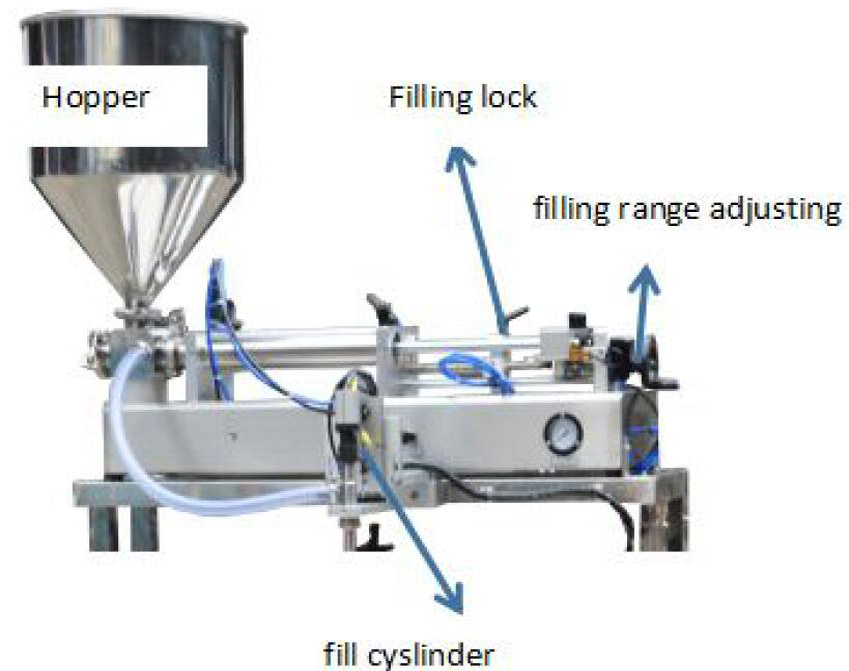

חלק מילוי

תהליך תפעול

1. חבר את החשמל ואת האוויר הדחוס בצורה נכונה (הצע 0.5MPa).
2. לחץ על מתג ההפעלה
3. לחץ על כפתור 'בדיקת OSC' והגדר את 'כפתור כוונון' בו-זמנית, בבקשה באמצעות הבורג על כפתור הכוונה, אתה יכול לפנות שמאלה או ימינה, תוך כדי למצוא את המינימום של 'אור איתות' (זה יהיה בערך נמוך מ-1A ) קבוע 'התאמת תדר'. (אל תלחץ על 'בדיקת OSC' ברציפות, לחץ עליו לסירוגין)
4. שים צינור על המחזיק.
5. לחץ על 'התנעת צילינדר אולטראסאונד', התבנית הקדמית והתבנית האחורית ייסגרו. הגדר 'התאמת פער תבניות', תן לשתי תבניות פשוט לגעת וללא פער. לחץ על 'בקר חותך' ואשר שהחותך יעבוד בצורה חלקה. (צריך לשים את צינור הפלסטיק על מחזיק הצינור בעת התאמה)
6. הגדר את התבנית הקדמית והתבנית האחורית והחותך במיקום המקורי.
7. שים צינור על ה'מחזיק' ולחץ על 'התחלת צילינדר האכלה', הצינור יעבור בין שתי תבניות. התאם את גובה המחזיק במידת הצורך. (הצע צינור גבוה יותר מהתבנית האחורית 2 עד 3 מ"מ)
8. החזר את הצינור למצב המקורי.
9. הגדר למצב אוטומטי, הפעל את החיישן אם לצינור יש קוד צבע, אחרת כבה אותו.
10. לחץ על 'אוטומטי' המכונה תפעל אוטומטית.

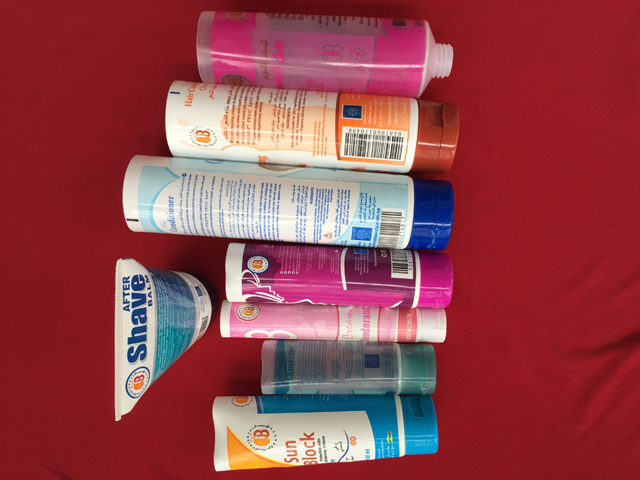

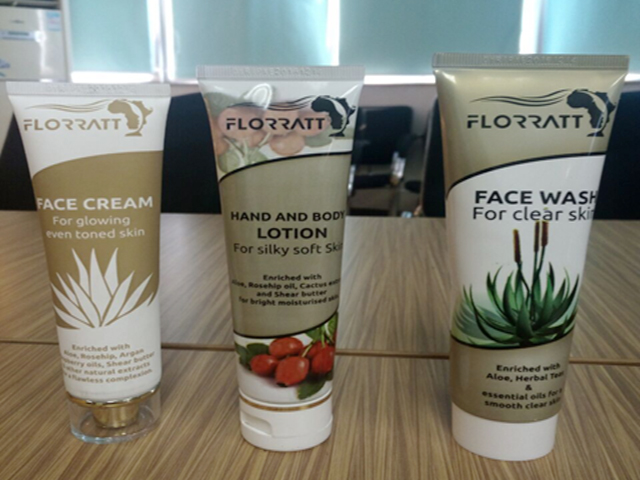

דוגמאות

כישלון ותיקון
