קופסאות פח קרטוני מכונת איטום מארז סגירת ציוד איטום

קופסאות פח קרטונים מכונת איטום מארז סגירת ציוד איטום

מהירות איטום: 800~900 / לשעה
מימד הקרטון (W): 150 מ"מ ~ 500 מ"מ
גובה הקרטון (H): 120 מ"מ ~ 500 מ"מ
אורך הקרטון (L): 200 מ"מ ~ 600 מ"מ
קלטת ישימה: 48~60~75W x 1000ML
אורך רולר: 570 ~770 מ"מ (ניתן להתאמה)
גודל מכונה: L1880 x W900 x H1510 מ"מ
משקל: ≈180 ק"ג
מקסימום: 50dBA
צריכת חשמל: מקסימום: 1.2KW
ספק כוח: 220V/50Hz/60Hz/1Ph או 380V/50Hz/60Hz/3Ph
מקור אוויר: 3kg/cm2 100nl/min

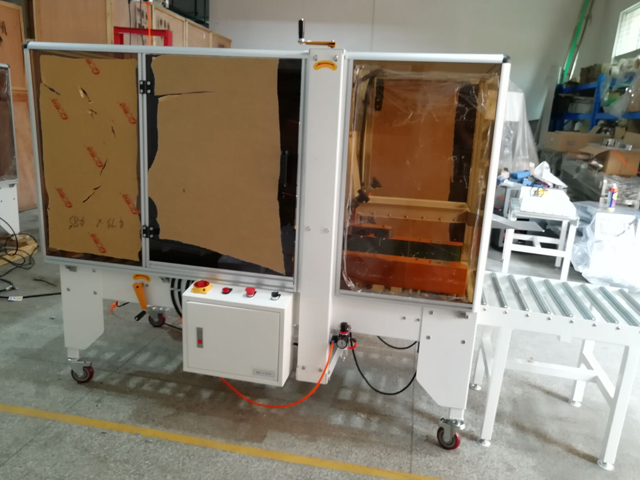

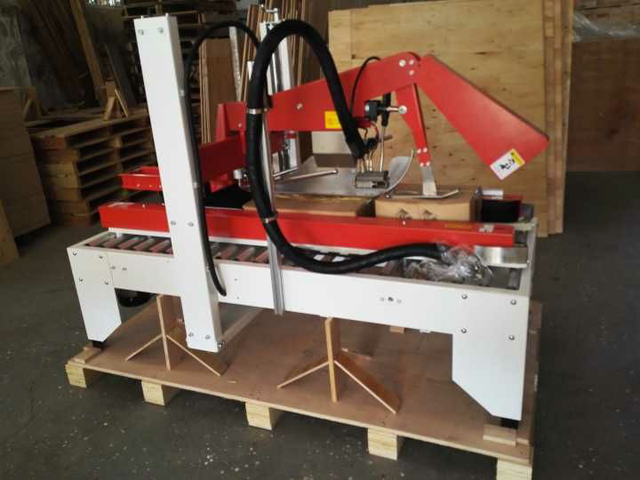

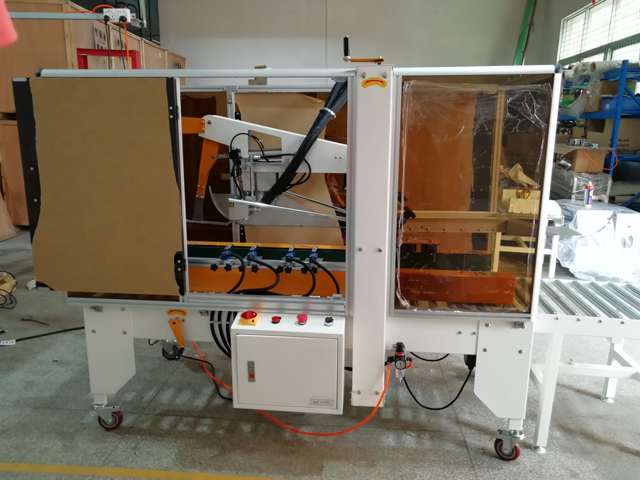

המכונה מורכבת משני חלקים: מכונת איטום קרטון ומכשיר דבק חם נמס; סילר זה מתאים לאיטום קרטון והסרט, מכונת סרט דביק איטום אוטומטי עם כיסוי מתקפל אוטומטי, הוא המאפיינים האידיאליים של ציוד האריזה של הפונקציה של נוחות וכלכלה ויעילות.

חלקים אומצו למכונת איטום מתקפל קרטון חצי אוטומטית
1. מנוע: טייוואן לויאנג
2. מתג הפעלה: קוריאה KACON
3. מיסב: יפן NSK
4. חותך: יפן SKD11
5. מסועים: יבוא מאיטליה
6. גלגלית: VK-CS-50E
7. מתג נגע: יפן OMRON
8. ממסר ביניים: Janpan IDEC
9. מגע AC: CHINT
10. סילינדה: טייוואן SHARKO
11. שסתום מגנטי: טייוואן SHARKO

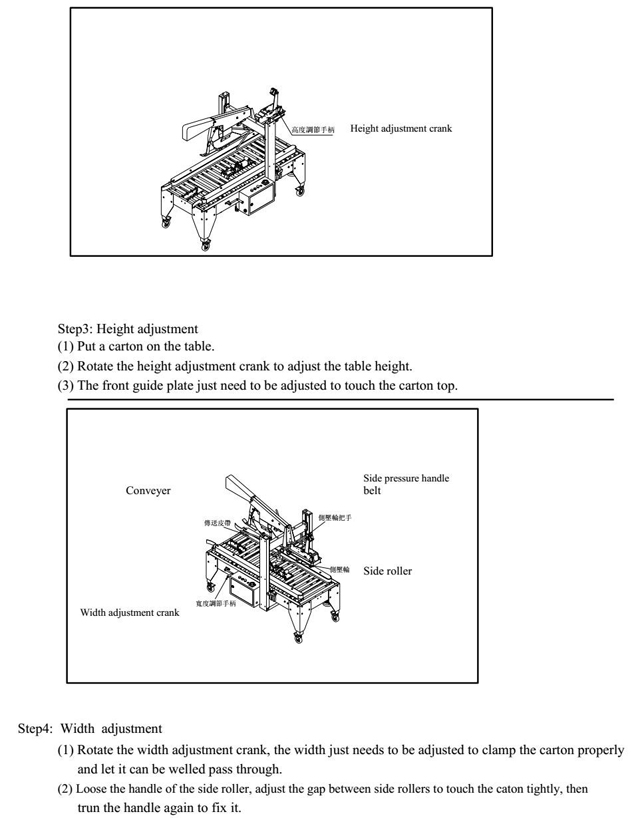

כיצד להתאים את אוטם הקרטון לגדלים שונים של קרטונים:

לפני ביצוע עבודות התאמה, נא לנתק את אספקת החשמל.

שלב 1: התאמת גובה השולחן

יש לקרקע את הציוד על מקום האחסון הנכון, להתאים את פלטת השולחן לגובה הרצוי.
(1) שחרר את הבורג המתכוונן.
(2) התאם את גובה רגל השולחן.
(3) נעל את הבורג.
(4) לחץ על המעצור כדי לתקן את המיקום.

שלב 2: התאמה פניאומטית

(1) קשר את המכונה לאספקה פניאומטית.
(2) משוך את הבורג וסובב אותו בכיוון השעון כדי להגביר את הלחץ או נגד כיוון השעון כדי להפחית את הלחץ
(3) יש להתאים את הלחץ הפנאומטי לכ-5-6 ק"ג/סמ"ר.
(4) סובב את הבורג בחוזקה לאחר השלמת עבודות ההתאמה.

מִפרָט

מהירות איטום: 800~900 / לשעה
מימד הקרטון (W): 150 מ"מ ~ 500 מ"מ
גובה הקרטון (H): 120 מ"מ ~ 500 מ"מ
אורך הקרטון (L): 200 מ"מ ~ 600 מ"מ
קלטת ישימה: 48~60~75W x 1000ML
אורך רולר: 570 ~770 מ"מ (ניתן להתאמה)
גודל מכונה: L1880 x W900 x H1510 מ"מ
משקל: ≈180 ק"ג
מקסימום: 50dBA
צריכת חשמל: מקסימום: 1.2KW
ספק כוח: 220V/50Hz/60Hz/1Ph או 380V/50Hz/60Hz/3Ph
מקור אוויר: 3kg/cm2 100nl/min

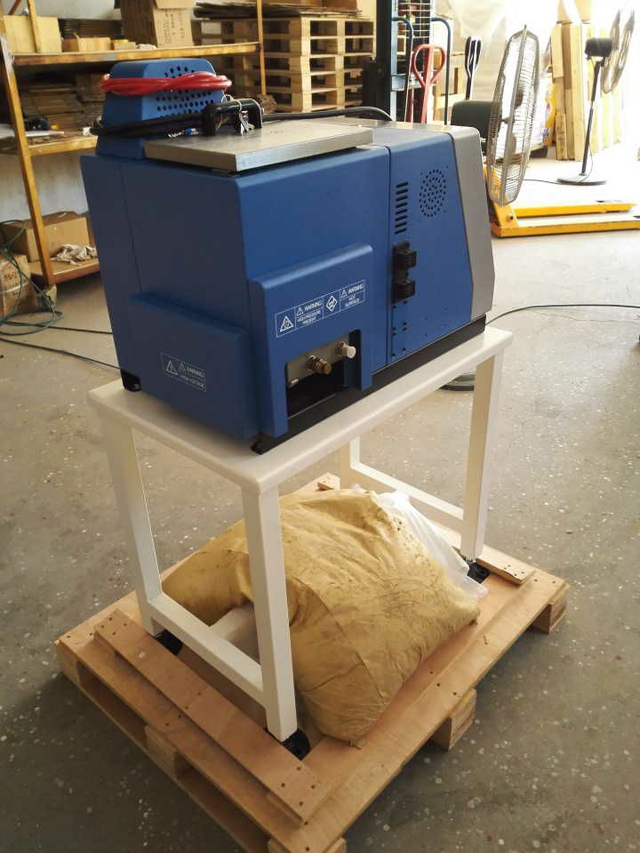

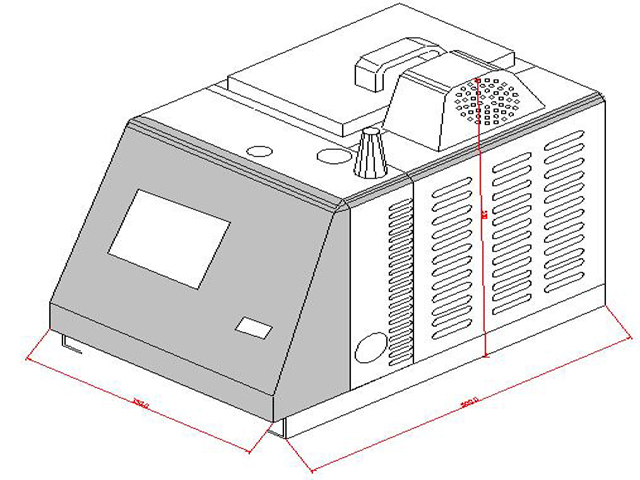

פרמטרים טכניים של מכשיר דבק חם נמס

נפח צילינדר דבק: 10 ליטר
נפח אחיזה: 9.8 ליטר
טווח לחץ אוויר: 48-415kpa (10-60psi)
תקן מתח כניסה: AC200-240V 1PH 50/60HZ
גודל מכונה: 750*450*470 מ"מ
משקל המכונה: 65 ק"ג
טווח טמפרטורת סביבה: 0-50 ℃
טווח טמפרטורות: 0-260 ℃
מקסימום לחץ הידראולי עבודה: 8.7Mpa
רמות הגנה: IP54

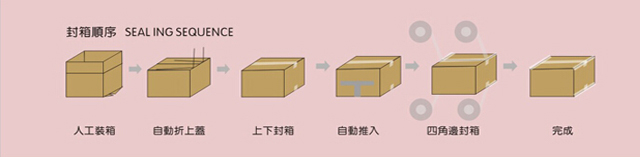

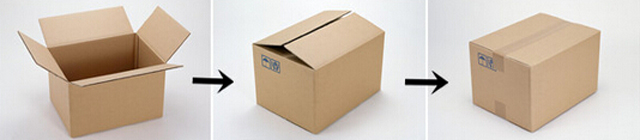

תרשים זרימה עבור תהליך איטום קרטון מציוד איטום קרטוני קופסא:

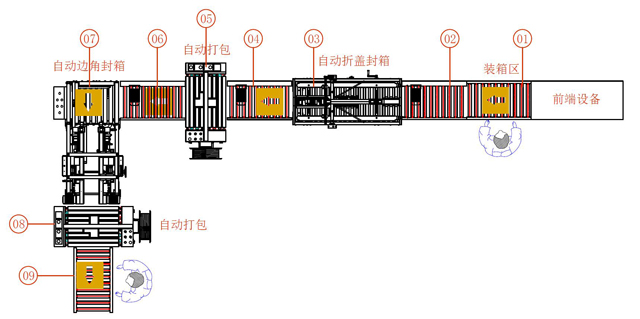

זרימת עבודה עבור תהליך אריזת קצה קרטון אוטומטי לחלוטין:

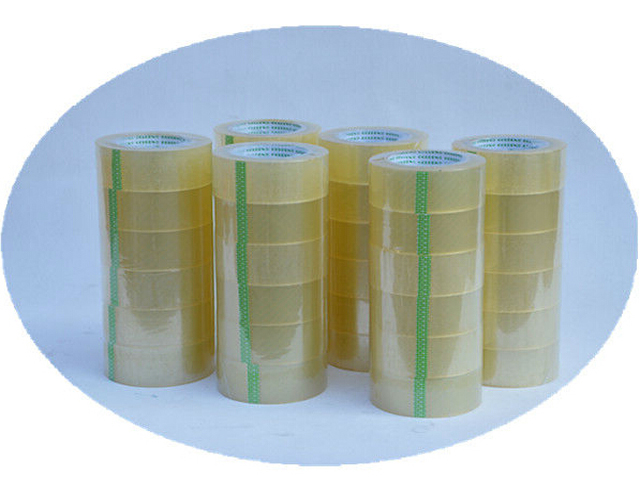

סרטי דבק מצוידים במכונת איטום קרטון לאיטום הקרטונים:

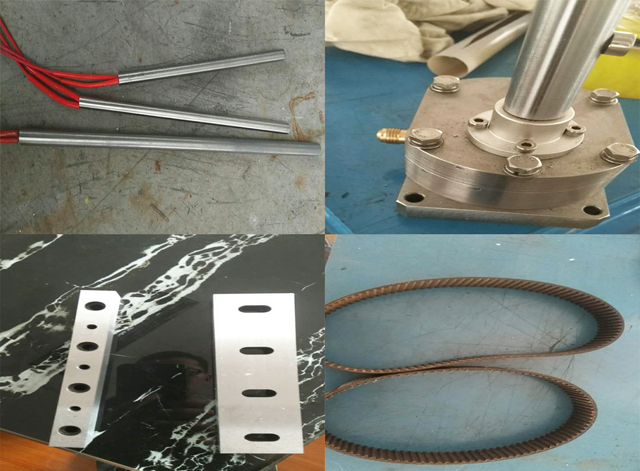

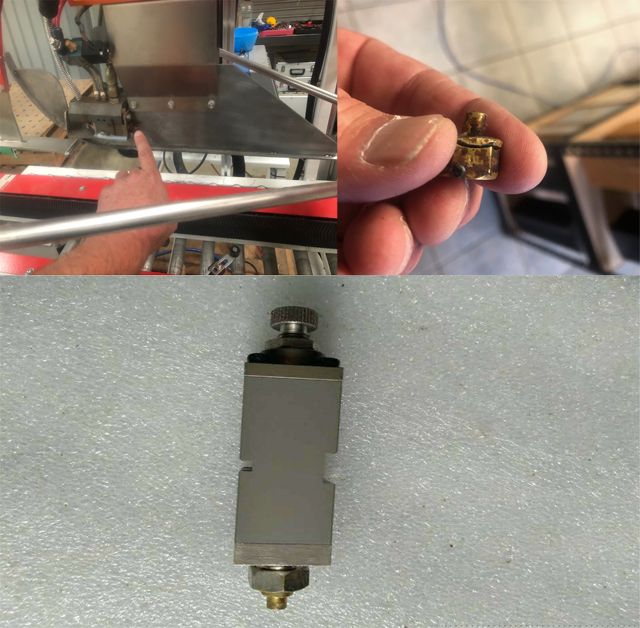

חלקי חילוף למכונת איטום:

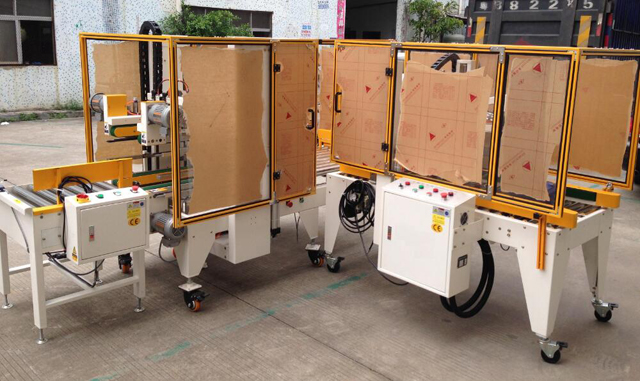

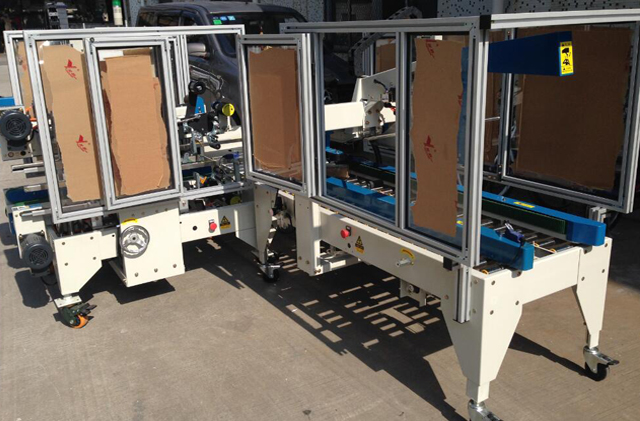

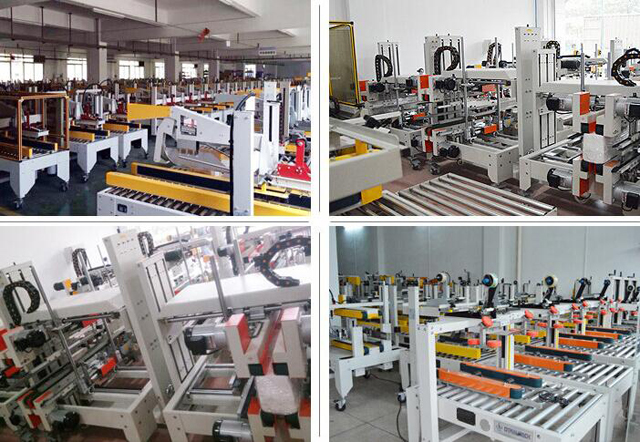

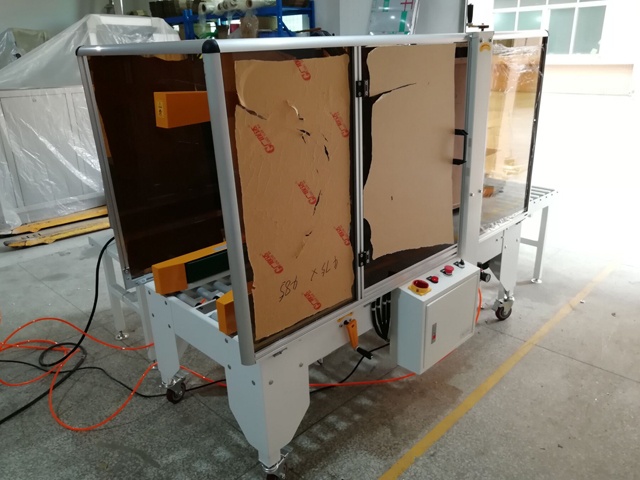

סדנת צמח למכונות איטום קרטון דגמים שונים להזמנת הרכבה

תקלות ופתרונות בציוד איטום הקמת קרטון:

תקלה ופתרון של האוטם
לֹא	תקלה	סיבה אפשרית	פִּתָרוֹן
1	סרט דבק לא ניתן לחתוך	תיקון הקיצר אינו חד מספיק. ציר הכורך נתקע על ידי הקשר.	החלף את תיקון הקידוח
2	יש זנב לאחר ניתוק סרט ההדבקה.	תיקון הקיצר אינו חד מספיק. יש גבעול על מושב הכורם. קפיץ המשיכה רופף מדי.	בדוק אם האום על מושב הכורם רופף מדי או לא. יש לשמן את האום במידת הצורך.
3	סרט ההדבקה לא יכול להידבק לקרטון לחלוטין.	הקפיץ הראשי רופף מדי ויש דבק על ציר הרולר. סרט ההדבקה הוא פסילה	כוונן את המשיכה של הקפיץ הראשי ופנה את הגליל. החלף את סרט ההדבקה
4	הקרטון נעול באמצע הדרך.	האום בגלגל ההדבקה הדוק מדי, כוונון הגובה של קו ההובלה של הקרטון אינו מתאים, והקפיץ הראשי הדוק מדי.	שחרר את גלגל ההדבקה, ווסת את האום, כוונן מחדש את הגובה ושחרר את הקפיץ הראשי.
5	סרט ההדבקה נחתך במהלך האיטום.	תיקון הקיצר בולט יותר מדי זמן.	הורד את המקום של מדבקת הקיצר.
6	סרט ההדבקה הוא לעתים קרובות מחוץ למסלול.	הלחץ של הרולר המנחה על הקרטון אינו שווה.	כוונן מחדש את החלל של הגליל המנחה.
7	סרט ההדבקה אינו על הקו המרכזי.	גלגל האנטי-רטרוורס שבור.	שנה את האנטי-רטרוורס.
8	ישנה חריגה במהלך האיטום.	יש אבק על מושב עץ הציר.	נקה את מושב עץ הציר ושמן.
9	יש בולטות לפני איטום וילון אחרי איטום.	המהירות של רצועות שונות שונה, והקרטון לא נמצא במקום הנכון בעת דחיפה לתוך המכונה.	התאם את המשיכה של כל קו הובלה כך שיהיה עקבי כך שניתן יהיה לשים את הקרטון במקום הנכון.
10	יש וילון לאחר האיטום	המתח של סרט ההדבקה גדול מדי

אַחֲרָיוּת: עבור כל המכונה, היא תובעת שנה אחת לאחריות. (לא נכללות באחריות בעיות הנובעות מתאונות, שימוש לרעה, יישום שגוי, נזקי אחסון, רשלנות או שינוי בציוד או ברכיביו. כמו כן, חלק החילוף השבור הקל אינו כלול באחריות)

הַתקָנָה: לאחר שהמכונה תגיע למפעל שלך, אם תצטרך, הטכנאי שלנו יגיע למקום שלך כדי להתקין ולבדוק את המכונה וגם להכשיר את העובד שלך להפעלת המכונה (זמן הרכבת תלוי בעובד שלך). ההוצאות (כרטיס טיסה, אוכל, מלון, דמי הנסיעה במדינה שלך) צריכות להיות על חשבונך ואתה צריך לשלם עבור הטכנאי 150 דולר ליום. כמו כן אתה יכול ללכת למפעל שלנו לעשות הדרכה.

לאחר השירות: אם נתקלת בבעיה במכונה, הטכנאי שלנו יגיע למקום שלך כדי לתקן את המכונה בהקדם האפשרי. העלות צריכה להיות בחשבון שלך (כמו לעיל).
