אוטומטי יחיד תחנה Opp Hot Melt ציוד תיוג דבק

• דגם: VK-HMGL-S
• הספק: תלת פאזי 380V 50 הרץ 3000W
• אורך: 3650 מ"מ
• רוחב הציוד: 1450 מ"מ
• מהירות קו מסוע: 20 מ' לדקה (ניתן להתאים את מהירות קו המסוע בהתאם לתנאי הייצור בפועל)
• שיטת התאמת מהירות: התאמת מהירות חתך
• מהירות חלוקת תוויות מקסימלית: 60 מ'/דקה מהירות תיוג מקסימלית: 20 יח'/דקה
• דיוק תיוג: ±1 מ"מ (דורש שגיאת גודל בקבוק הלקוח בתוך ±0.3 מ"מ)

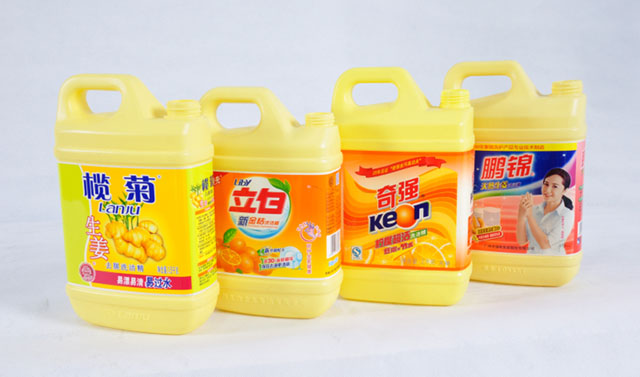

• גודל מוצר: בקבוק מרובע
• רוחב תווית מרבי: 160 מ"מ
• אורך תווית מרבי: 600 מ"מ
• קוטר תווית מקסימלי: 600 מ"מ קוטר ליבת נייר: 152 מ"מ
• משקל כל המכונה: כ-1200 ק"ג

צפה בסרטון

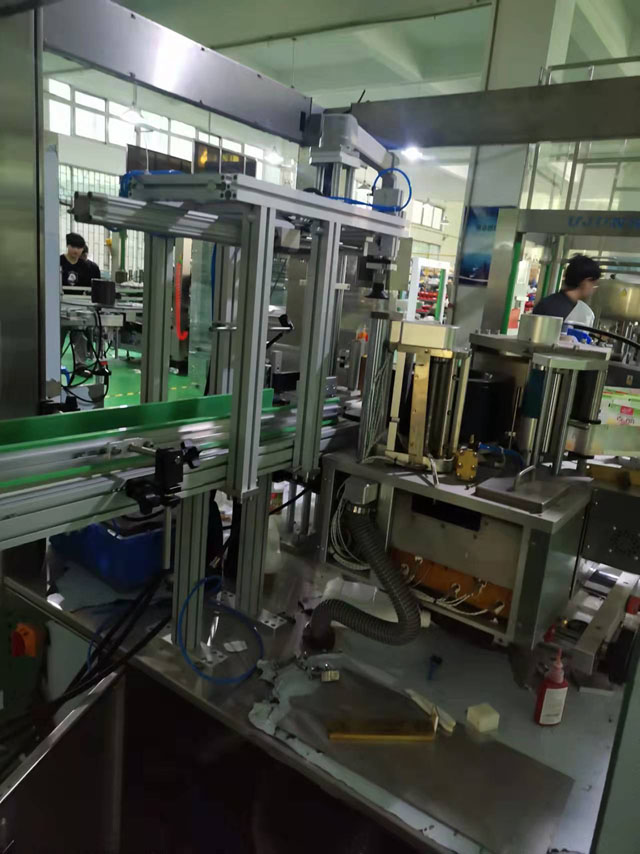

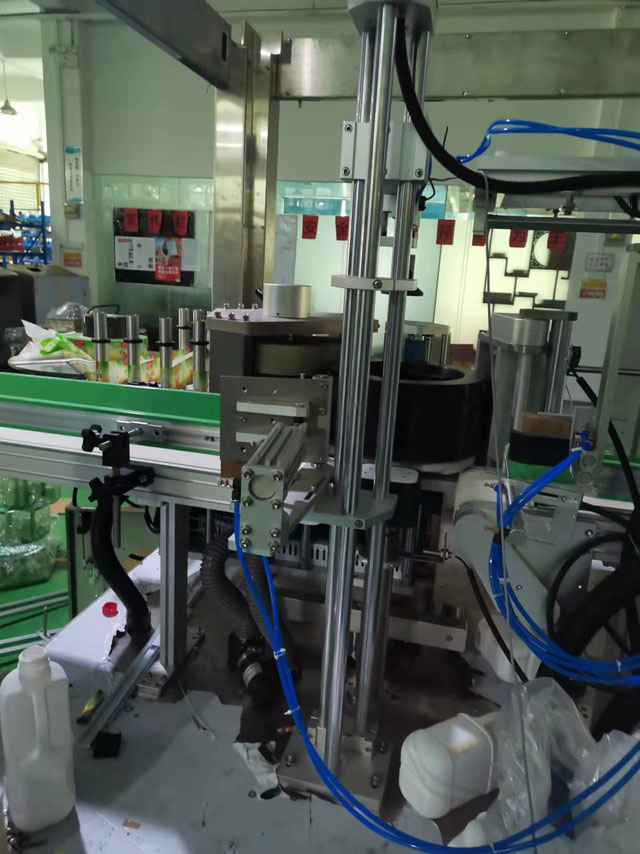

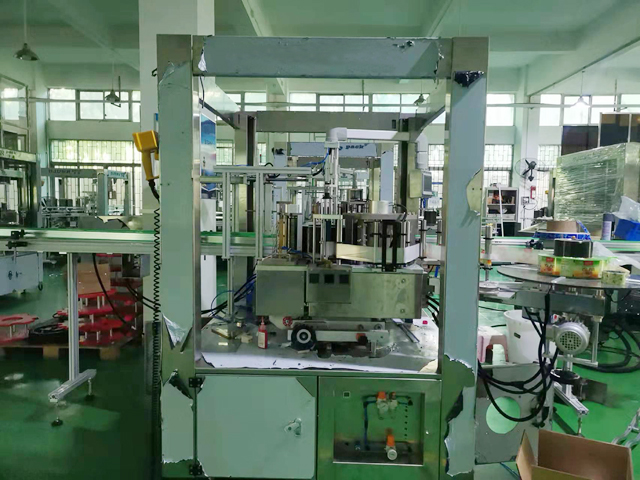

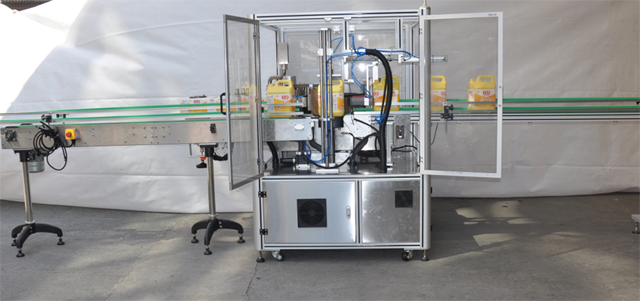

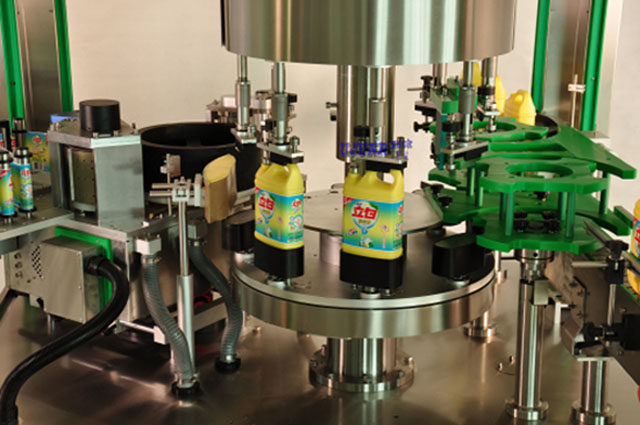

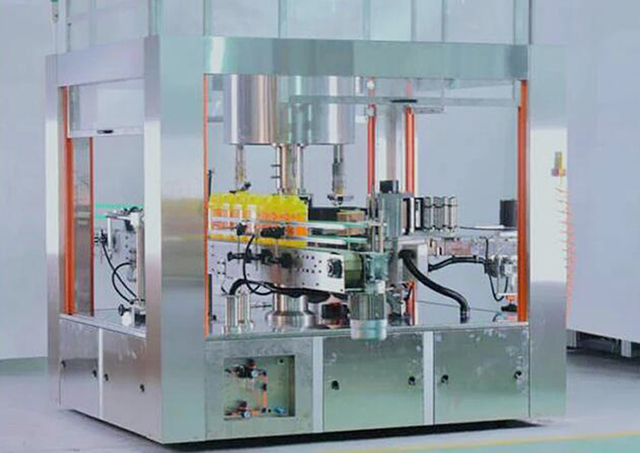

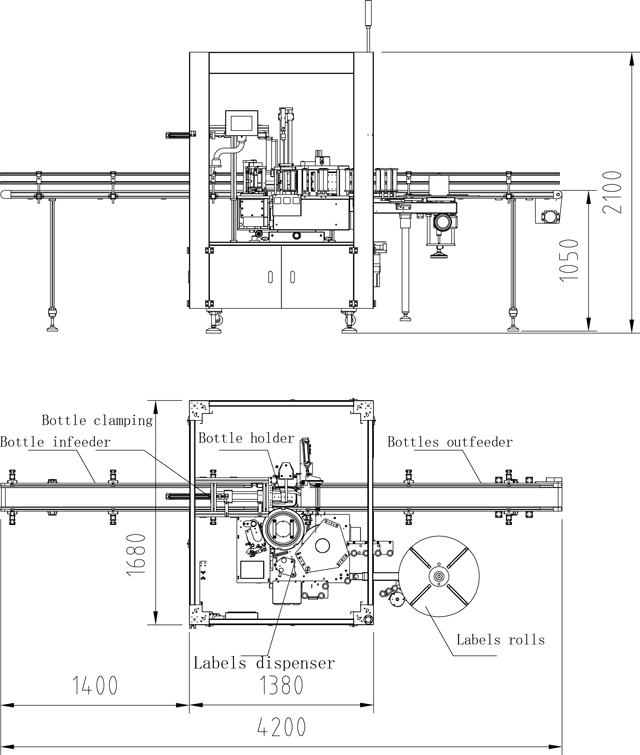

זוהי מכונת תיוג OPP חדשה מתמשכת עם דבק חם. זה יכול להתאים באופן אוטומטי את השידור פנימה והחוצה של המכולה; המיכלים המופרדים על ידי בורג הפרדת הבקבוקים ונשמרים במרחק לפי מרווח גלגל הכוכב מועברים לפטיפון המיכל. לאחר קיבוע המיכל על ידי מנגנון לחיצת הבקבוק ומושב התבנית של המיכל, המיכל מתחיל להסתובב במהירות מסוימת, והבקבוק ממוקם מראש באופן מכני במהלך סיבוב המוצר. התווית מסומנת במיקום מוגדר.

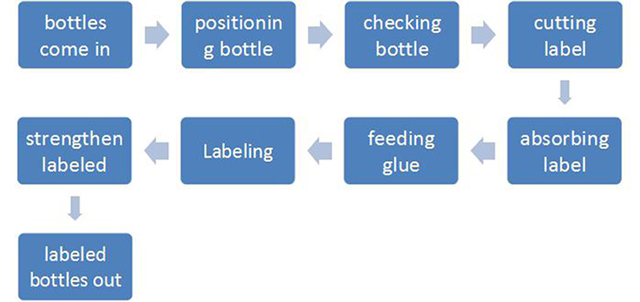

תהליך תפעול של ציוד לתיוג דבק חם:

כאשר המיכל מגיע למצב הזיהוי של העין החשמלית, המחשב שולט במערכת העברת התווית כדי להעביר את התווית. כאשר פעולת מסירת התווית הושלמה, החותך המהיר חותך תווית. דיוק התיוג והיציבות מובטחים בעזרת מנוע סרוו סרוו קטן של Sanyo.

התוויות החתוכים נשלחות למערכת ההדבקה אשר מורחת דבק הן על הקצוות המובילים והן על הקצוות האחוריים של התווית. שיטת הדבקה זו צורכת את הצריכה המינימלית ביותר של דבק חם נמס.

כאשר התווית המודבקת מועברת למצב התווית, ניתן להדביק את התווית בצורה מדויקת ויעילה למיכל. מכיוון שהמכל נמצא במצב סיבוב במהלך תהליך ההעברה, ניתן להדביק את התווית על המיכל בצורה חלקה ומהודקת. רצועת ההדבקה בקצה המידה יכולה להוות אטימה טובה של התווית, להשלים תהליך תיוג.

חלק עיקרי

ת: מארח

• מערכת סרוו Sanyo
• מערכת הינע Sanyo Servo
• HMI FLEXEM 7 אינץ'
• חיישן תווית צבע של Pansonic ברזולוציה גבוהה
• פנסוניק הדבקה ברזולוציה גבוהה וחיישן זיהוי חסר
• מתג חיישן זיהוי מוצר Pansonic
• חיישן לחץ פנסוניק

ב: חלק מכני

• מנגנון שינוע: 90W Taiwan Chenggang Motor
• מסוע: מסוע מבוסס סרטים תעשייתיים
• מנוע ראשי: 1500W מנוע BOEM AC איטלקי (עם מפחית BOEM מקורי)
• מנגנון הפרדת בקבוקים: מנגנון הפרדת בקבוקים ללא מוטות
• מנגנון מיקום: מיקום ותווית מנוע צעד
• מנגנון תיוג: מנוע הצעד מניע את הבקבוק ומבצע תיוג במהלך הסיבוב
• מנגנון העברת תווית: מערכת העברת סרטי סרוו של יוג'ון (הנעת מנוע סרוו במהירות גבוהה)
• מנגנון לחיצה: הרכבת מברשת
• מנגנון הנחיית בקבוקים: מסילת מוביל פרופיל עם כוונון קואורדינטות כפול
• מערכת אספקת דבק: מערכת אספקת דבק חם נמס מתמחה יוג'ון (מערכת בקרה של סימנס הגרמנית) כדי להבטיח את הדיוק והאחידות של יישום הדבק

הגנת בטיחות ציוד מוליך תוויות Hot Melt:

• הגנה בטיחותית: סגור את דלת ההגנה.
• אזעקת מחסור בתווית: הגדר את האזעקה כאשר התווית אוזלת כדי להזכיר למפעיל להחליף את התווית
• אזעקת מחסור בבקבוקים: כאשר יש מחסור בבקבוקים, הציוד יפסיק ויזעיק; כאשר יש בקבוקים, הוא יחדש אוטומטית את הייצור, וזה נוח לייצור מקוון

תיוג אזעקה חסרה

• זיהוי לחץ אוויר: כאשר לחץ האוויר אינו עומד בדרישות הייצור, הציוד יכבה אוטומטית.
• זיהוי ואקום: כאשר השואב אינו עומד בדרישות הייצור, הציוד יכבה אוטומטית.
• זיהוי טמפרטורה: כאשר הטמפרטורה של הדבק החם אינו עומד בדרישות הייצור, הציוד ייסגר אוטומטית.

פרמטר טכני

• דגם: VK-HMGL-S
• הספק: תלת פאזי 380V 50 הרץ 3000W
• אורך: 3650 מ"מ
• רוחב הציוד: 1450 מ"מ
• מהירות קו מסוע: 20 מ' לדקה (ניתן להתאים את מהירות קו המסוע בהתאם לתנאי הייצור בפועל)
• שיטת התאמת מהירות: התאמת מהירות חתך
• מהירות חלוקת תוויות מקסימלית: 60 מ'/דקה מהירות תיוג מקסימלית: 20 יח'/דקה
• דיוק תיוג: ±1 מ"מ (דורש שגיאת גודל בקבוק הלקוח בתוך ±0.3 מ"מ)
• גודל מוצר: בקבוק מרובע
• רוחב תווית מרבי: 160 מ"מ
• אורך תווית מרבי: 600 מ"מ
• קוטר תווית מקסימלי: 600 מ"מ קוטר ליבת נייר: 152 מ"מ
• משקל כל המכונה: כ-1200 ק"ג

הֶעָרָה:

• הספק: 14Kw
• צריכת גז: 6 ק"ג, 8 ליטר לדקה;
• מתח אספקת חשמל: תלת פאזי 380V
• כושר ייצור: 1200 בקבוקים לשעה

פרטים

הטבלה הבאה היא רשימה מפורטת של הרכיבים החשמליים העיקריים של כל ציוד לתיוג דבק חם.

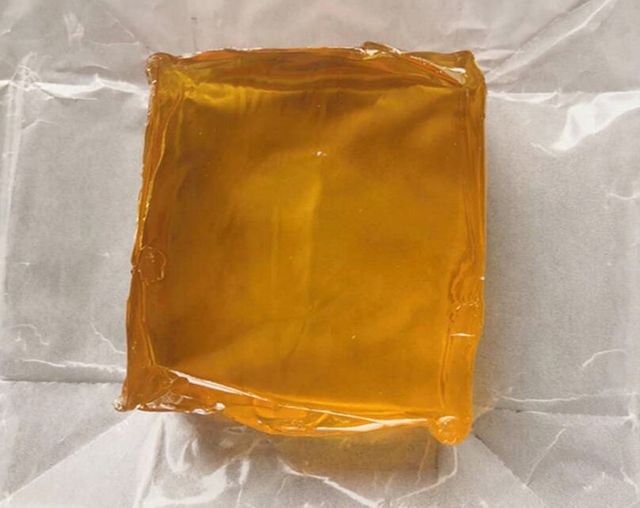

מהו דבק Hot Melt?

דבק חם (HMA), הידוע גם בשם דבק חם, הוא סוג של דבק תרמופלסטי הנמכר בדרך כלל כמקלות גליליים מוצקים בקטרים שונים המיועדים ליישום באמצעות אקדח דבק חם. האקדח משתמש בגוף חימום מתמשך כדי להמיס את הדבק הפלסטי, אותו דוחף המשתמש דרך האקדח או עם מנגנון הדק מכני על האקדח, או בלחץ אצבע ישיר. הדבק שנסחט החוצה מהזרבובית המחוממת חם בהתחלה מספיק כדי לשרוף ואף לגרום לעור שלפוחית. הדבק דביק כשהוא חם, ומתמצק תוך מספר שניות עד דקה. ניתן ליישם דבקים חמים גם על ידי טבילה או ריסוס, והם פופולריים בקרב חובבים ובעלי מלאכה הן להדבקה והן כחלופה זולה ליציקת שרף.

בשימוש תעשייתי, דבקים חמים מספקים מספר יתרונות על פני דבקים מבוססי ממס. תרכובות אורגניות נדיפות מופחתות או מבוטלות, ושלב הייבוש או הריפוי מתבטל. לדבקים חמים יש חיי מדף ארוכים ובדרך כלל ניתן להיפטר מהם ללא אמצעי זהירות מיוחדים. חלק מהחסרונות כוללים עומס תרמי של המצע, הגבלת השימוש למצעים שאינם רגישים לטמפרטורות גבוהות יותר, ואובדן חוזק הקשר בטמפרטורות גבוהות יותר, עד להמסה מלאה של הדבק. ניתן להפחית זאת על ידי שימוש בדבק תגובתי שאחרי התמצקות עובר ריפוי נוסף, למשל, על ידי לחות (למשל, urethanes תגובתי וסיליקונים), או נרפא על ידי קרינה אולטרה סגולה. ייתכן שחלק מה-HMAs לא יהיו עמידים בפני התקפות כימיות ובלייה. HMAs אינם מאבדים עובי במהלך התמצקות; דבקים על בסיס ממס עשויים לאבד עד 50-70% מעובי השכבה במהלך הייבוש.

יישומים של HMA

דבקים נמסים בחום הם רבים כמו שהם מגוונים. באופן כללי, התכה חמה מיושם בשיחול, גלגול או ריסוס, וצמיגות ההיתוך הגבוהה הופכת אותם לאידיאליים עבור מצעים נקבוביים וחדירים. HMA מסוגלים לחבר מערך של מצעים שונים כולל: גומיות, קרמיקה, מתכות, פלסטיק, זכוכית ועץ.

כיום, HMA (דבק חם) זמין במגוון סוגים שונים, המאפשרים שימוש במגוון רחב של יישומים על פני מספר תעשיות. לשימוש עם פרויקטים תחביבים או מלאכת יד כגון הרכבה או תיקון של מטוסי דגם קצף שלט רחוק, וסידורי פרחים מלאכותיים, מקלות היתוך חם ואקדחי דבק נמסים משמשים ביישום הדבק. לשימוש בתהליכים תעשייתיים, הדבק מסופק במקלות גדולים יותר וברובי דבק עם קצבי התכה גבוהים יותר. מלבד מקלות Hot Melt, ניתן לספק את HMA בפורמטים אחרים כמו בלוקים חמים נמסים גרגריים או כוחיים עבור מעבדי נמס בתפזורת. יישומים גדולים יותר של HMA משתמשים באופן מסורתי במערכות פנאומטיות לאספקת דבק.

דוגמאות לתעשיות בהן נעשה שימוש ב-HMA כוללות:

• סגירת דשים של קופסאות גליות וקרטוני קרטון בתעשיית האריזות.
• הדבקת עמוד שדרה בענף כריכת ספרים
• יישומי עטיפת פרופילים, הרכבת מוצרים ולמינציה בתעשיית העץ
• חיתולים חד פעמיים נבנים באמצעות שימוש ב-HMA, המחברים את החומר הלא ארוג הן לגיליון האחורי והן לגומיות.
• יצרני מכשירים אלקטרוניים רבים עשויים להשתמש גם ב-HMA כדי להדביק חלקים וחוטים, או כדי לאבטח, לבודד ולהגן על רכיבי המכשיר.
