- מידות: 2000 מ"מ (אורך) * 1800 מ"מ (רוחב) * 2800 מ"מ (גובה)
- ראש מכסה: 8 ראשים
- שיעור מעבר עצמאי: 99%
- מהירות: 80 bpm
- מתח: 220V-380V, 50-60HZ (בהתבסס על דרישות)
- הספק כולל: 5 קילוואט
- מקור אוויר נדרש: 0.6Mpa מקור אוויר נקי ויציב
- רעש ריצה (דציבלים): ≦80 דציבלים
- משקל המכונה: 3.5 טון
- חומר מכונה מסגרת: פלדת פחמן מיקור חוץ מסגרת נירוסטה;
מכונת מכסה בורג פקקי משאבה מסוג מהירות גבוהה מורכבת ממספר חלקים עיקריים, כולל מעלית הזנת מכסה אוטומטית של בקבוקים/פקקים ותבניות כניסת ויציאה של בקבוקי פתח מנטרל מנגנון מכסה מנגנון דחיית בקרה חשמלית וכו'.

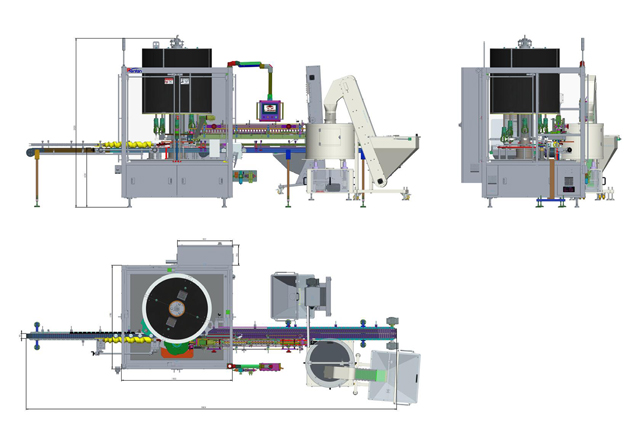

צִיוּר
תכונות
- האכלת מכסה משולבת, אחיזה, הכנסת וסיבוב מבוקרת PLC (יכול להשתייך למכונת מיון מכסה אוטומטית כדי לממש אוטומציה מלאה)
- כושר הייצור יכול להגיע ל-80 bpm עם 8 ראשים
- פעולה עדינה, ללא שריטה ופציעה של פקקים ומיכלים
- החלפות מהירות
- מבנה מודול, מניפולציה על מסך המגע, תחזוקה קלה

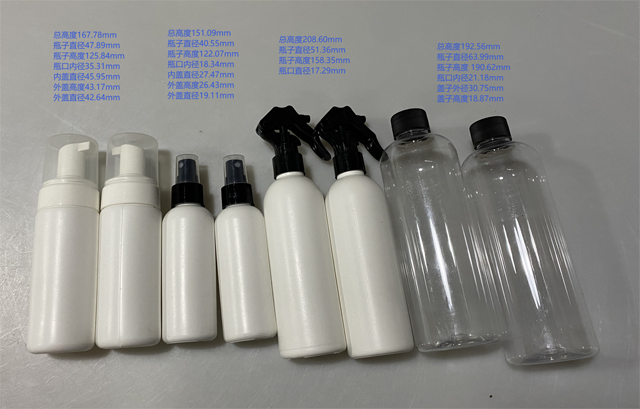

- מתאים לגדלים שונים של כובעים, ישים בתעשייה הכימית היומיומית
- חיבור קל למכונת מילוי ומכונת תיוג
- רעש ריצה נמוך
עקרון עבודה

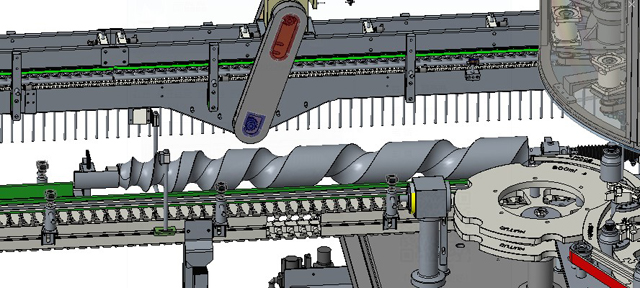

האכלה בבקבוק על ידי מוט בורג
בורג הבקבוק מעובד על ידי עיצוב קווי מתאר, עם הזנת בקבוק מדויקת ומהירה; תנועות עדינות, ללא נזק לבקבוק. כונן הברגים עוקב אחר הכונן הראשי, ניתן להגדיר את זווית ההברגה באמצעות מסך מגע כדי שתתאים לגלגל הכוכב. יש חיישן בבורג הבקבוק, ללא בקבוק, ללא מכסה ואזעקה כאשר הבקבוק תקוע.

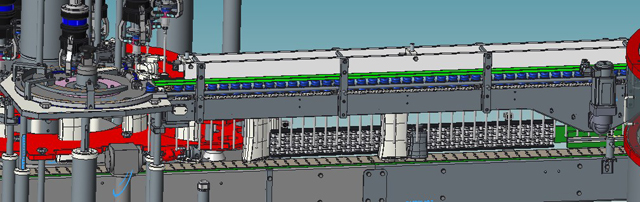

הזנת כובע סרוו:
מכסה הבורג מאמץ מנוע סרוו לשרשרת הזנת כובע. למנוע הסרוו יש את היתרונות של התחלה ועצירה תקופתית, סיבוב חיובי ושלילי תקופתי, לא רק הפחתת רעש והימנעות מהתקעת מכסה.

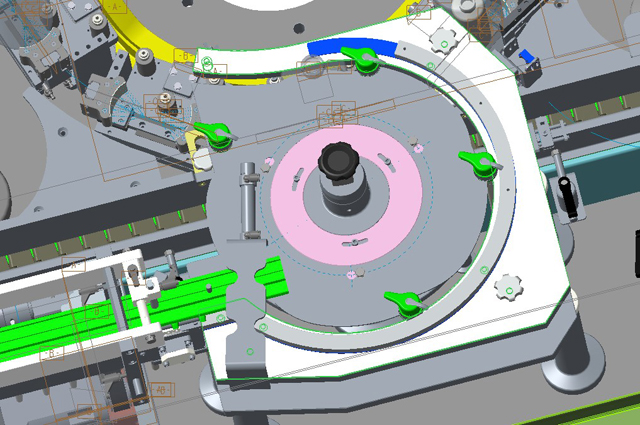

חלוקת כובעים
מחלק הכובע מותאם אישית לפי צורת הכובע וקטרים שונים ידרשו החלפה, אך יש לשנות רק את החלק הלבן בתמונה הבאה.

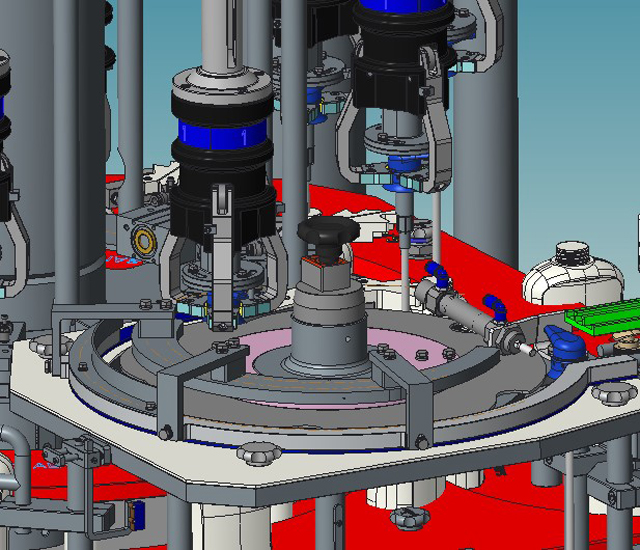

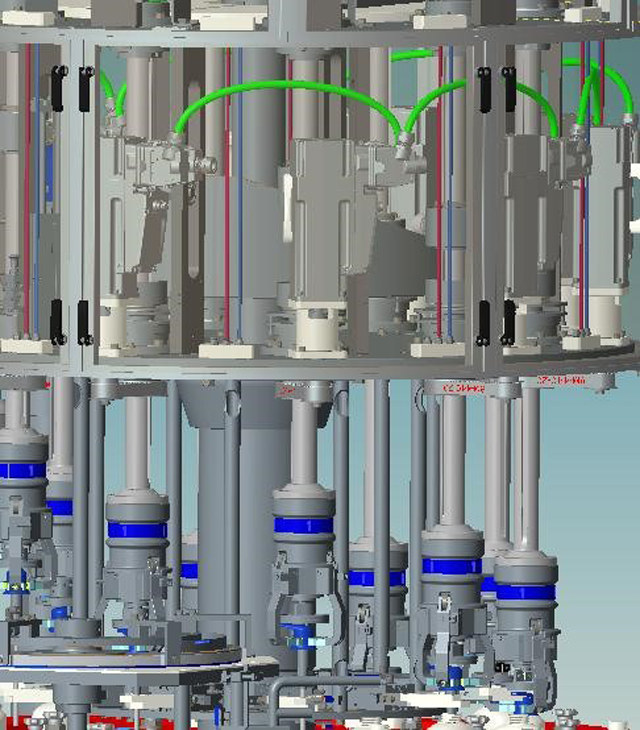

מכסת סרוו:
מכונת המכסה בהברגה משתמשת במערכת ההנעה של סימנס, המשלבת את מערכת הבקרה ומנוע הסרוו במערכת מאוחדת קומפקטית במיוחד לגמישות מירבית במינימום מקום והפחתה של 90% בחיווט. בתהליך המכסה, מנוע הסרוו יכול לשלוט על תנועת עקומת המכסה בקטעים, ובמקביל להבטיח תהליך פילוח חלק, ולממש את בקרת מומנט המכסה הדיגיטלית, שהיא עדיפה לחלוטין על בקרת מומנט המצמד המסורתית.
- בקרת לולאה סגורה על ידי מנוע הסרוו ותוכנית לאורך תהליך המכסה;
- כוונן אוטומטית את כוח המכסה עד הגעה למומנט שנקבע;
- בשל השליטה המדויקת והגמישה של מודול ותוכנית כונן התנועה, ניתן לבטל את השפעת האינרציה של ראש המכסה ואת הסטייה של החלקים;
- ניתן להשיג החלפת מומנט בין מוצרים שונים פשוט על ידי שינוי הערך המוגדר של התוכנית.

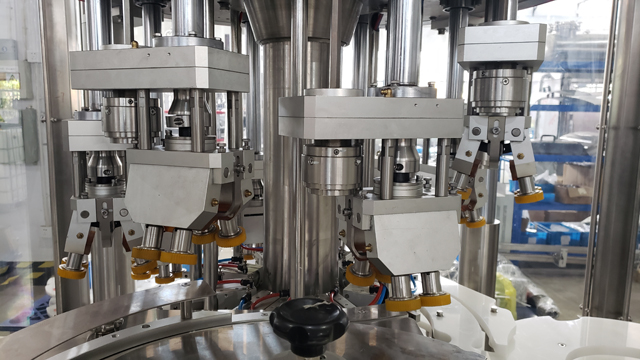

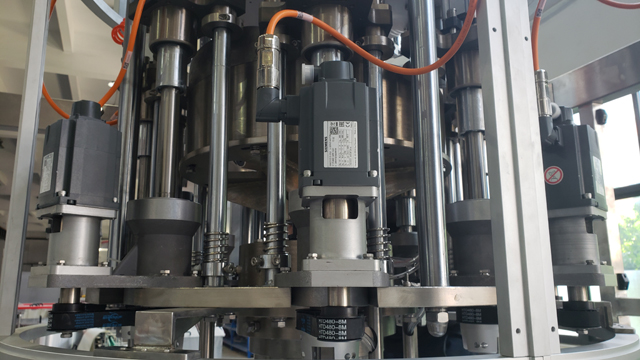

הערה: עבור מכונת המכסה בעלת 8 ראשים עבור מכסה הדק, ראשי המכסה שונים:
הוא מאמץ מצמד מגנט קבוע כדי לשלוט במומנט המכסה.
- במהלך תהליך הכיסוי, המומנט מתפזר באופן שווה לארבעה גלגלים
- בצע תנועה לא יחסית בין הגלגלים והכובעים
- שמור על תחנה סטטית בין הגלגלים והבקבוקים במהלך המכסה
- מערכת בקרת מומנט יקרת ערך, ערך מומנט יציב וסביר

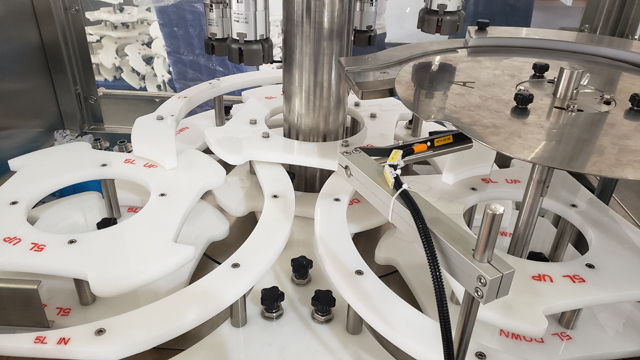

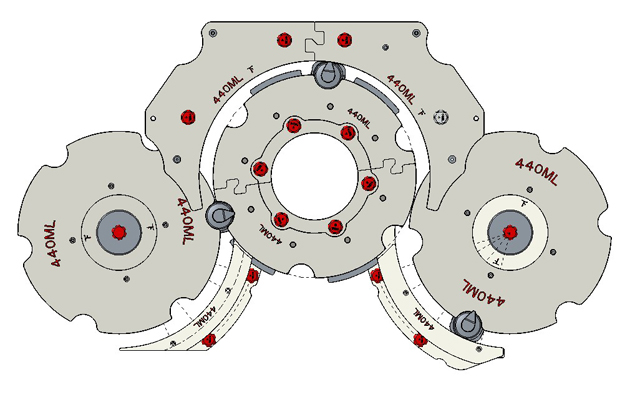

שינוי מוצרים-תבניות שונות
עשוי PP, מעוצב לפי צורת בקבוק, עם משטח חלק. זה לא רק יכול לייצב את המיקום, למנוע מהבקבוק להישרט; ומאפשרת מעבר מהיר.
עבור מפרטים שונים של מוצרים, הוא מאמץ עיצוב לשחרור מהיר. התבניות מקודדות בצבע כדי להבחין בין מפרטים שונים.

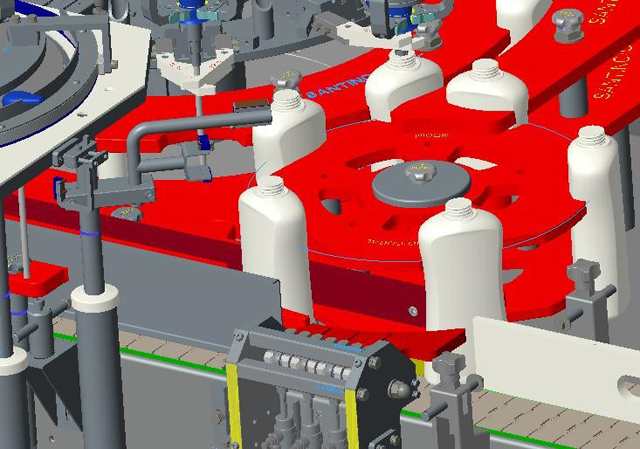

מערכת דחייה
מסוע כפול מצויד לאחר מכסה. המוצרים המוסמכים מועברים בדרך כלל, והמוצרים הלא מוסמכים (ללא מכסה, ללא צינור פנימי, מכסה לא מוחל) יפוצלו אוטומטית למסוע אחר על ידי גליל נדנדה. כאשר מופיע בלוק הבקבוק, מכונת המכסים תיפסק אוטומטית והיא תתחיל שוב כשהבעיה תיפתר.
דלת בטיחות
כל הדלתות מותקנות עם מתג גבול כדי לוודא שהמכונה נעצרת ושולחת אות אזהרה כאשר הדלת פתוחה. כל מכונות אזור הייצור עם מגן נע ננעלות חשמלית כדי לכבות לחלוטין את הכונן הראשי ומעגל הבקרה ולהביא לעצירה מהירה של כל תנועת המכונה מיד עם פתיחת המגן.
פרמטרים טכניים עיקריים
- מידות: 2000 מ"מ (אורך) * 1800 מ"מ (רוחב) * 2800 מ"מ (גובה)
- ראש מכסה: 8 ראשים
- שיעור מעבר עצמאי: 99%
- מהירות: 80 bpm
- מתח: 220V-380V, 50-60HZ (בהתבסס על דרישות)
- הספק כולל: 5 קילוואט
- מקור אוויר נדרש: 0.6Mpa מקור אוויר נקי ויציב
- רעש ריצה (דציבלים): ≦80 דציבלים
- משקל המכונה: 3.5 טון
- חומר מכונה מסגרת: פלדת פחמן מיקור חוץ מסגרת נירוסטה;
- מכסה בורג במגע עם מכסה: פוליאוריטן (PU) ;
- דלת מסך: שולי נירוסטה, פרספקס; קופסת חשמל: נירוסטה;
- חיבור ותיקון חלקים מכניים: פלדת פחמן, נירוסטה וכו';
- חותם: גומי
רכיבים טכניים עיקריים
- PLC: סימנס
- מסך מגע: סימנס
- סרוו: סימנס
- מפסק: שניידר
- ממיר תדרים: סימנס
- כפתור: שניידר
- נורית אזעקה: שמרסל
- מתג דלת בטיחות: שמרסל
- חיישן: SICK/IFM/LEUZE
- מודול מרחוק: Fbox-WIFI (לתקשורת מיידית ושלט רחוק)
אם המותגים הנ"ל אזלו מהמלאי, נבחר במקום זאת מותגים מקבילים.

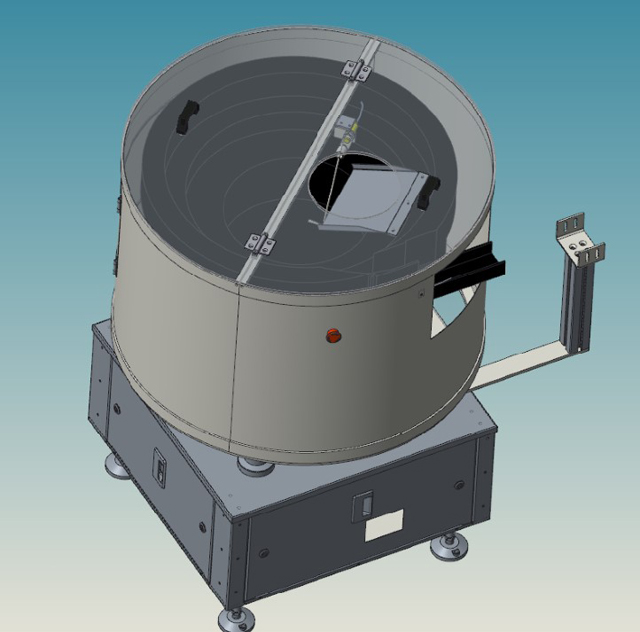

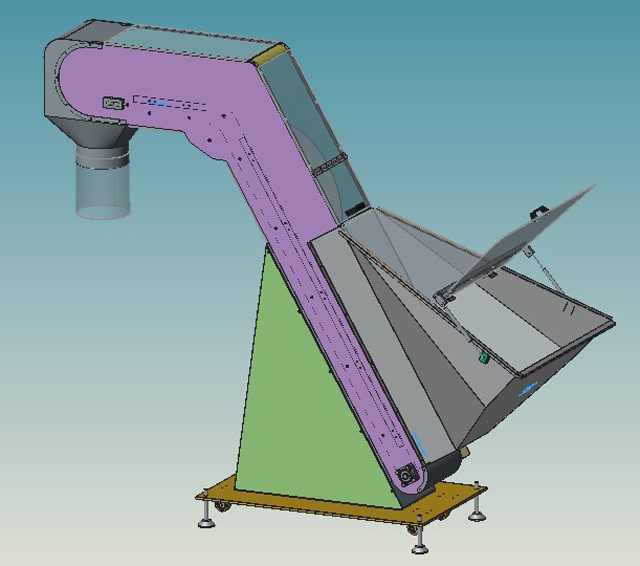

מעלית כובע אוטומטית ומבטלת
- זה לסדר את מכסה הריסוס ללא סדר באופן קבוע על ידי עיקרון רטט ומכסה עגול על ידי צלחת מיקום. הכובע יוצא מתעלת הכיסוי בצורה מסודרת, ומכונת הכיסוי נתפסת על ידי לוחית החלוקה.
- מהירות ה-unscrambler מותאמת אוטומטית בהתאם למעלית. המעלית מחוברת ל-unscrambler, ושולטת אוטומטית על מהירות שליחת הכובע, אשר מותאמת למהירות הקו כולו.
- ה-unscrambler נשלט אוטומטית על ידי ממשק מכונת הכיפה, ללא התאמה ידנית.
- ניתן לאחסן את הפרמטרים.
- החלפה מהירה.

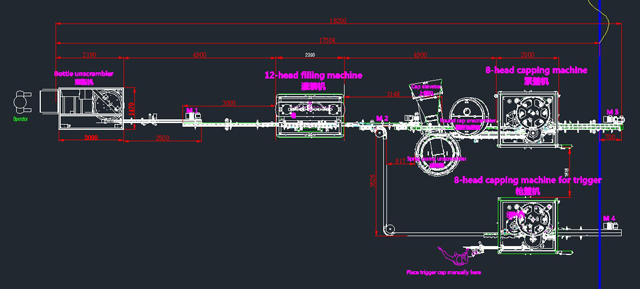

ניתן לשלב את הקו עם מכונת המילוי במהירות גבוהה כדי ליצור את כל הקו:
