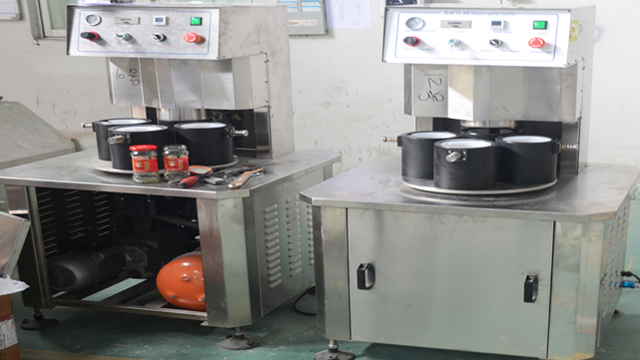

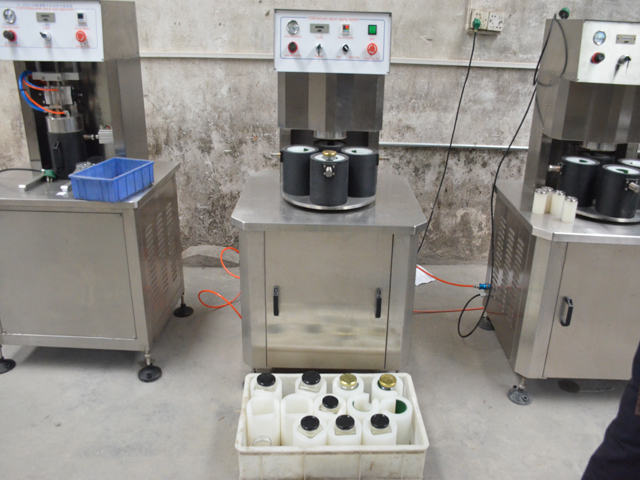

חצי אוטומטי פקקי זכוכית צנצנות זכוכית מכונת מכסה ואקום צ'אק

• מכונת מכסה ואקום לצנצנת זכוכית VK-SVC
• ספק כוח: AC220V/50-60Hz
• מהירות מכסה: 1200-1500bph
• הספק: ≤1.3KW (כולל משאבת ואקום)
• קוטר כובע: Φ30-Φ85 מ"מ, Φ85-Φ110 מ"מ
• גובה הבקבוק: 50-180 מ"מ, 120-250 מ"מ
• קוטר הבקבוק: Φ30-Φ80 מ"מ Φ80-Φ150 מ"מ
• דרגת ואקום מגבילה: -0.08Mpa
• פיתול מכסה: 5-25 ננומטר
• צריכת אוויר: 0.5m3/0.7Mpa
• גודל מכונה: 750*700*1350 מ"מ
• משקל: 157 ק"ג

צפה בסרטון

מכונת מכסה סדרה זו נחקרת ומיוצרת בעצמנו עם שנים של ניסיון בייצור, היא היצירה המקורית המקומית, היא משתמשת במשאבת ואקום כדי לשאוב, דרגת ואקום זמינה גבוהה, ניתן להגדיר את מומנט המכסה ורמת הוואקום לפי דרישה התואמות למגוון של צורות וגדלים שונים של בקבוקים לכיסוי, תאימות חזקה וקל להתאמה.

הרכיבים הפנאומטיים והחשמליים העיקריים הם של מותגים מפורסמים בעולם, ביצועים יציבים ואמינים.

בשימוש נרחב בבקבוקי זכוכית עם מכסי פח מכסה ואקום למזון, שימורים, משקאות, תבלינים, מוצרי בריאות ותעשיות אחרות.

במקום להדק מהצדדים כמו במכסה בורג מוטבע, למכסה צ'אק יש צ'אק שאוחז בחוזקה את הפקק ומסובב את הפקק על הבקבוק מלמעלה ולכן ניתן לכוון את מנגנון המצמד בצורה מדויקת מאוד כדי לשלוט במומנט הפקק.

מכונות צ'אק קאפינג זמינות ממכונות מהירות גבוהות עם ראש יחיד ועד מספר ראשים. היתרון הגדול של מכונת כיסוי צ'אק הוא יכולת ההרחבה שלה לפעולה במהירות גבוהה וכמובן המומנט המדויק של המכסה.

החיסרון של צ'אק קאפר הוא שכל גודל בקבוק מצריך החלפת חלקים ואם גדלים של הפקק ישתנו כל הצ'אקים גם צריכים להשתנות (שלא לדבר על האפשרות שמיון ושינוע מכסה עשויים לדרוש גם החלפת חלקים).

כאשר שוקלים מכונת כיסוי צ'אק, יש לשקול ברצינות להשתמש באותם פקקים עבור כל הבקבוקים על הקו, מכיוון שחלקי החלפת בקבוקים זולים יחסית להחלפת צ'אקים עבור מגוון פקקים.

פרמטר טכני ראשי:

דגם: VK-SVC

ספק כוח: AC220V/50-60Hz

מהירות מכסה: 1200-1500bph

הספק: ≤1.3KW (כולל משאבת ואקום)

קוטר כובע: Φ30-Φ85 מ"מ, Φ85-Φ110 מ"מ

גובה הבקבוק: 50-180 מ"מ, 120-250 מ"מ

קוטר הבקבוק: Φ30-Φ80 מ"מ Φ80-Φ150 מ"מ

דרגת ואקום מגבילה: -0.08Mpa

פיתול מכסה: 5-25N.M

צריכת אוויר: 0.5m3/0.7Mpa

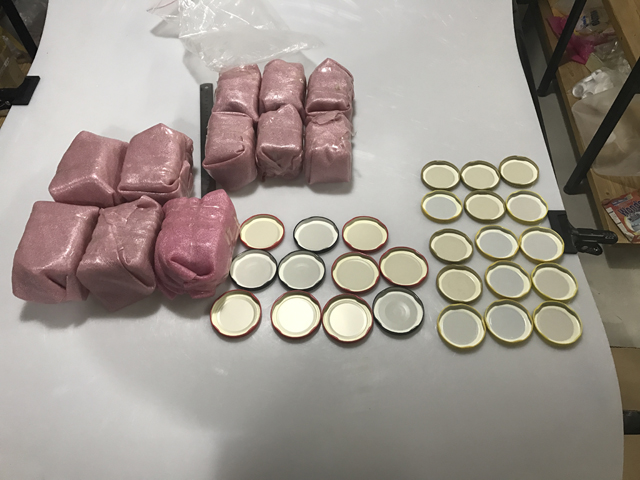

יש להתאים את המכונה בהתאם לדגימות הצנצנות/בקבוקים בפועל שנשלחו מלקוחות:

הוראות הפעלה:

א. מבנה ועקרונות עבודה

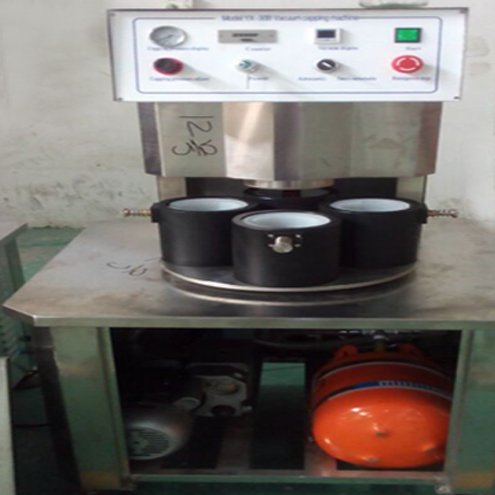

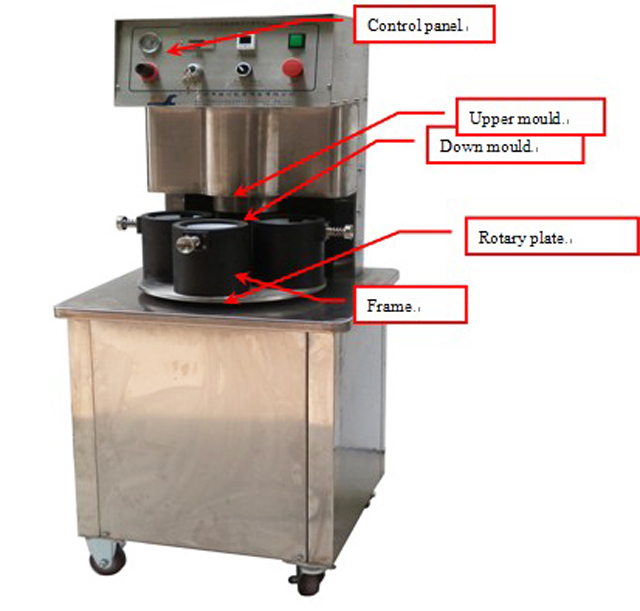

תמונה 1 מכונת מכסה ואקום

עקרונות עבודה ופונקציות

מכונה זו מורכבת ממסגרת מכונה, עובש עליון למטה, מערכת מיקום סיבובית, מבנה מכסה, מערכת ואקום, מערכת בקרת חשמל ולחץ. עבודה כמו: הכניסו את הזכוכית עם המכסים לתוך תבנית הפונה, ולאחר מכן הניחו את תבנית הפלטה למרכז ראש המכסה ביד. אז המכונה תכסה אוטומטית עם ואקום.

למכונה זו יש פונקציות להלן:

1. כאשר אתה שם את התבנית למטה למרכז ראש המכסה, המכונה תכסה אוטומטית עם ואקום;

2. פונקציית ערכת הוואקום הנמוכה ביותר: אם המכונה לא יכולה להגיע לדרגת הוואקום כפי שהוגדרה קודם לכן, המכונה לא תעבוד עבור ההליך הבא;

3. פונקציית מומנט מכסה: ראש המכסה מועבר על ידי גליל אוויר, וניתן לכוון אותו על ידי לחץ;

מבנה ורכיבים עיקריים:

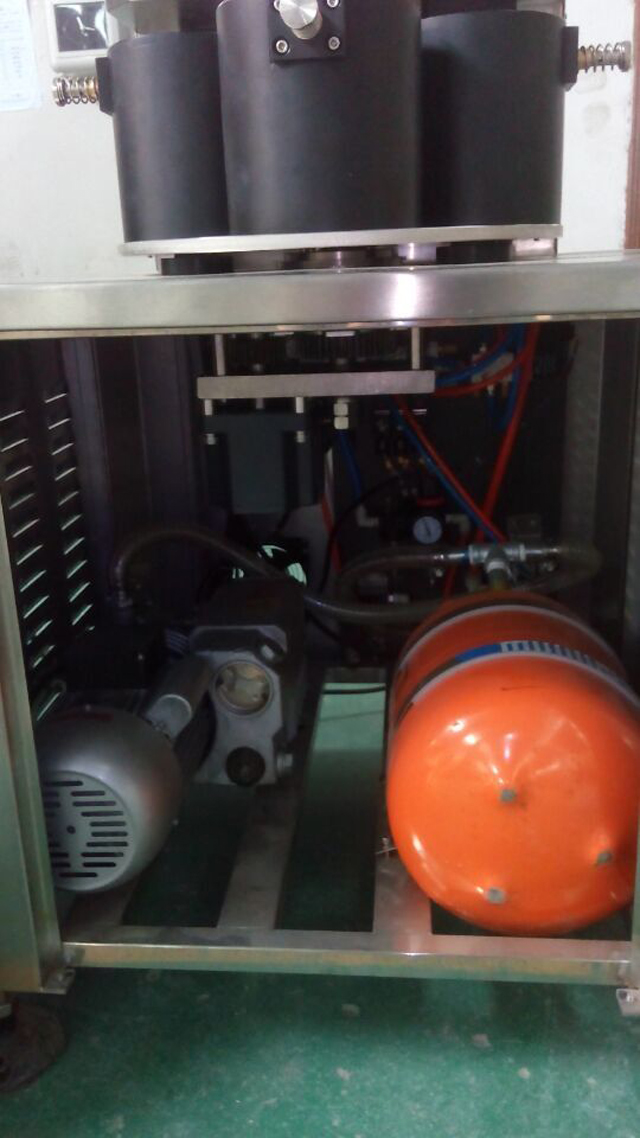

משאבת ואקום ומיכל ואקום:

משאבת ואקום ומיכל ואקום משמשים להשגת תפקוד ואקום, משאבת הוואקום צריכה להיות עם שמן ואקום, חצי משמן ואקום בפנים זה בסדר. אסור להשתמש במכונה אם אין עוד שמן ואקום בפנים.

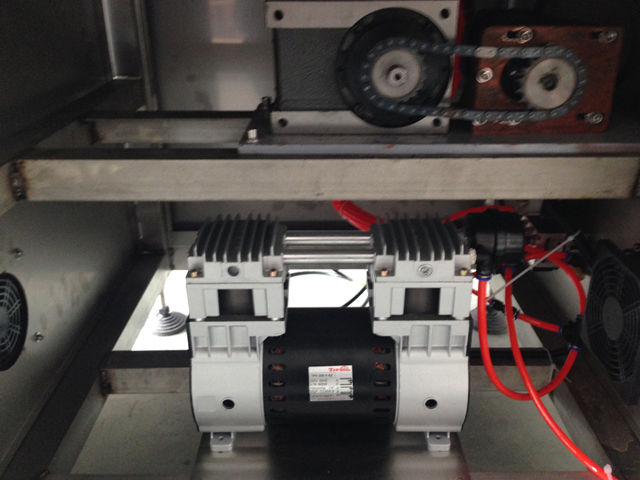

תמונה 2 מיכל ואקום ומשאבת ואקום

אנא חבר את משאבת הוואקום ומיכל הוואקום כמו בתמונה למעלה ואספקת חשמל

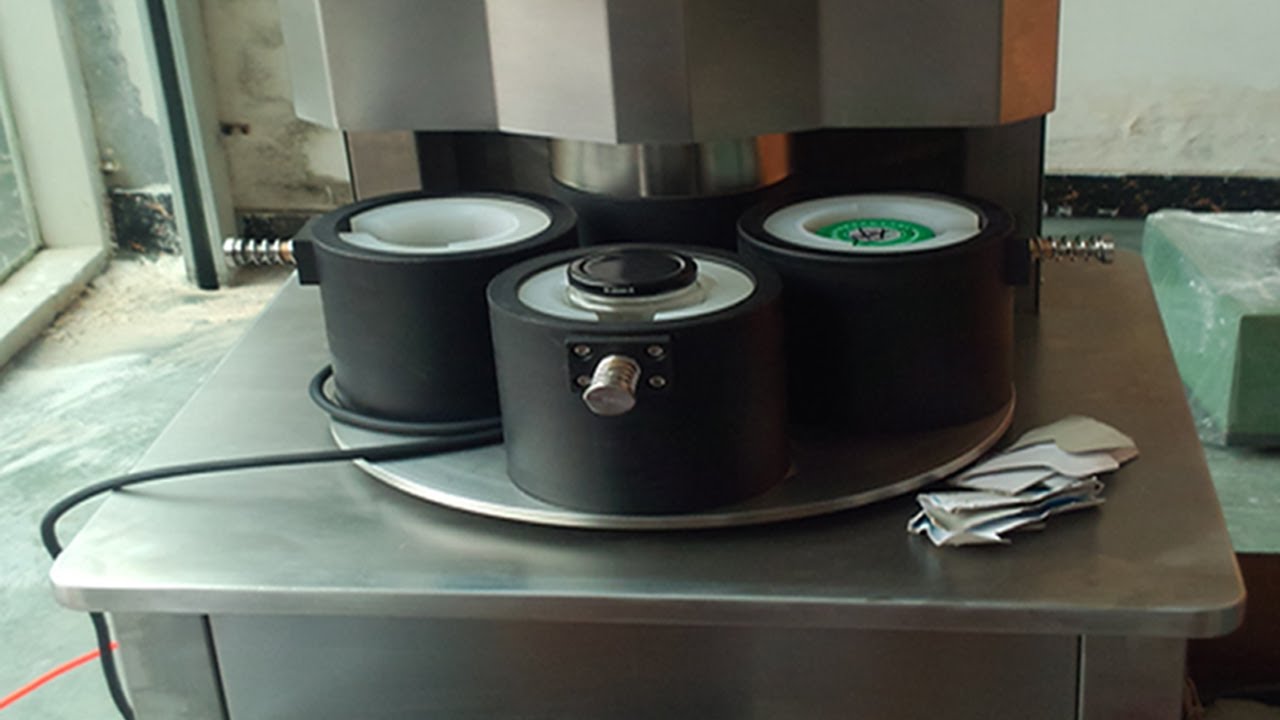

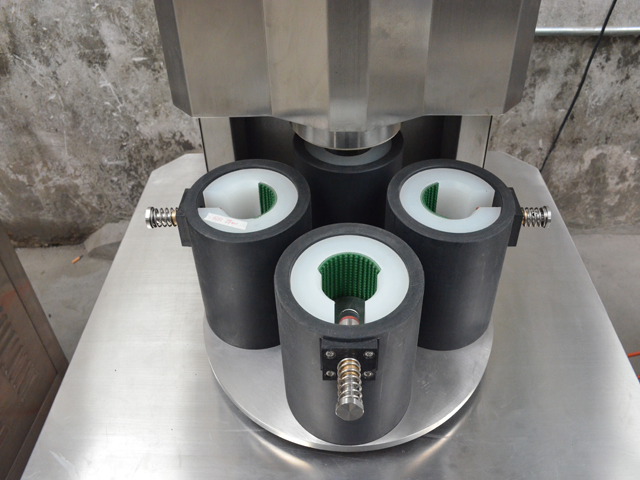

מבנה לוחית סיבובית

תמונה 3

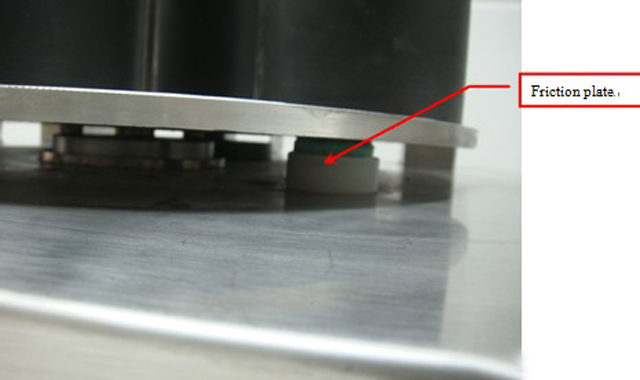

צלחת סיבובית זו מונעת ב-4 שלבים כדי להבטיח שהצלחת סיבובית זזה בהתמדה, צלחת סיבובית זו מאמצת 3 לוחות חיכוך כדי לספק התנגדות כדי להבטיח תנועה יציבה. יש לשמור על ניקיון המכונה בזמן העבודה, ולוחות החיכוך יישחקו בהדרגה, בדוק באופן קבוע והתחלף באופן קבוע.

תמונה 4

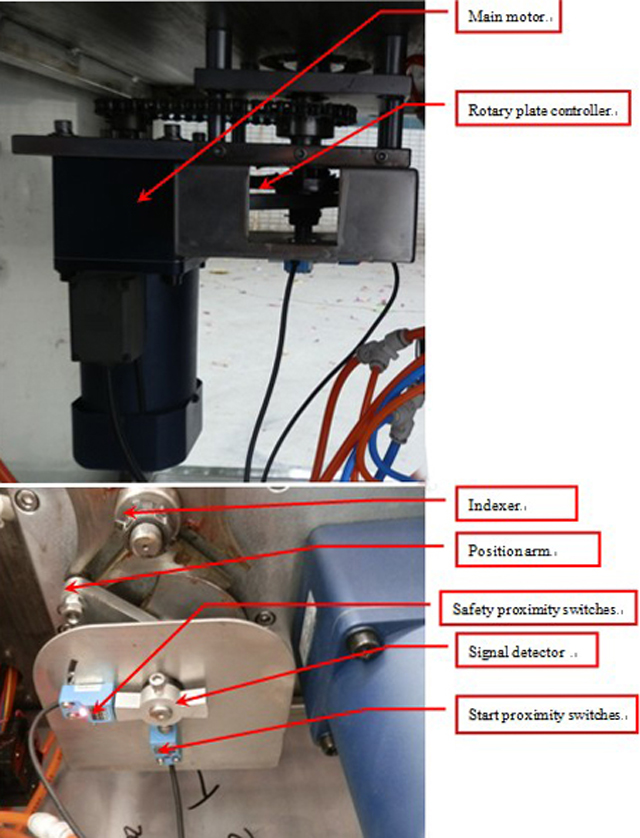

הפלטה הסיבובית מועברת על ידי המנוע הראשי, כאשר גלאי האותות עובר למתגי הקרבה להתנע ומקבל אותות (גלאי האותות ומתגי הקרבה הוא בערך 2-3 מ"מ), התבנית העליונה עוברת למכסה, כאשר היא מכסה, המנוע עדיין עובד , כאשר גלאי האותות עובר למתגי קרבה בטיחותיים ומקבל אות, המנוע מפסיק לעבוד.

תמונה 5

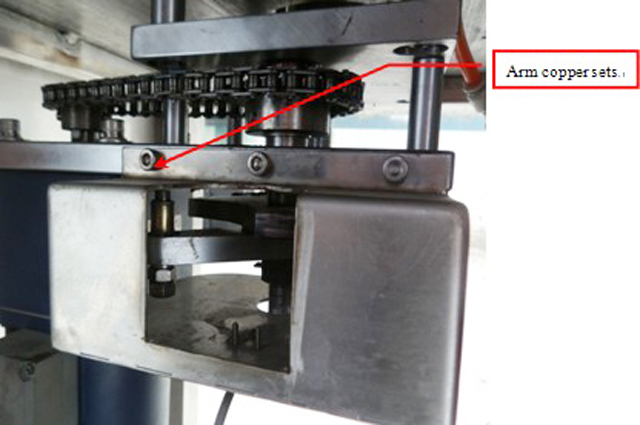

ערכות נחושת של זרועות יישחקו בזמן העבודה, חייבות לשים עליהן מעט שומן באופן קבוע ולהחליף אותן כאשר היא פגומה. בעת שינוי אתה יכול לראות תמונה 5

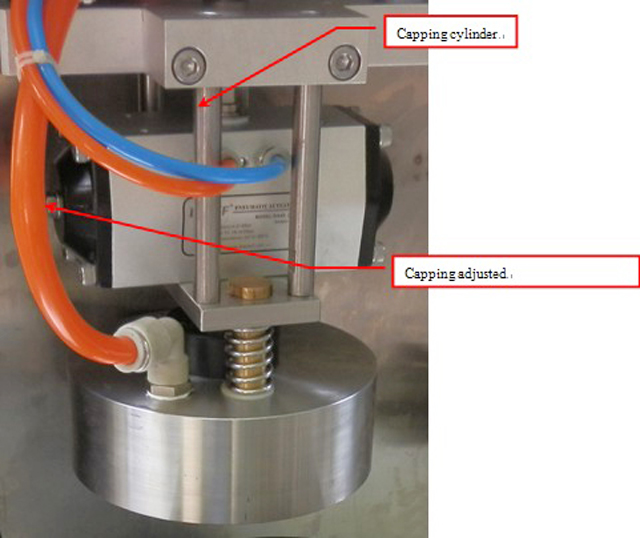

מבנה מכסה

מכסה ראש

ראש המכסה מועבר על ידי צילינדר להרמה ולמטה, כאשר ראש המכסה יורד עד מכסה ומגיע לדרגת הוואקום כפי שהוגדרה קודם לכן, ראש המכסה יעבור להליך הבא. ניתן לכוונן את מומנט המכסה על ידי כפתור לחיצת מכסה בלוח הבקרה (כפי שניתן לראות בלוח הבקרה)

הגומי האדום בתוך ראש המכסה הוא החלק הקל ללבוש, צריך לבדוק ולהחליף לעתים קרובות. כאשר מכסים, ראש המכסה חייב להדביק את המכסים, אתה יכול לשים משהו בתוך תבנית הפונה כדי להגיע לגבהים שונים. אבל הגובה לא יכול להיות יותר מדי, או אם הוא גובה מדי, אתה לא יכול להשיג תפקוד ואקום, אבל אם זה לא מספיק גובה, זה לא יכול להיות מכסה. בדרך כלל המרחק למכסים ולחלק העליון של תבנית הפונה הוא 16 מ"מ-19 מ"מ.

התקן קליק על בקבוק

תמונה 7

התקן לחיצה על הבקבוק נועד לתקן את הבקבוק בזמן המכסה, כאשר הצלחת הסיבובית אמורה להתמקם, גליל הלחיצה על הבקבוק נע כדי לתקן את הבקבוק כדי להבטיח מכסה טובה.

פרמטר טכני ראשי:

מידות: 600(L)×600(W)×1350(H)

משקל: כ-110 ㎏

ספק כוח: AC220V 50~60Hz

הספק: ≦150W (ללא משאבת ואקום)

לחץ אוויר: 0.5 ~ 0.8 MPa

צריכת אוויר: ≤0.2m3/min

מהירות: כ-25 בקבוקים／דקה

קוטר מכסה: מותאם אישית

גדלי בקבוקים: מותאם אישית

הַתקָנָה

1. המכונה חייבת להיות במקום נקי ובטוח;

2. ודא שעצירת החירום זמינה (תמונה 5);

3. ספק כוח כדי לבדוק;

4. חבר את המכונה עם צינור גז למפריד הנפט והמים, התאם את לחץ האוויר ל-0.6Mpa;

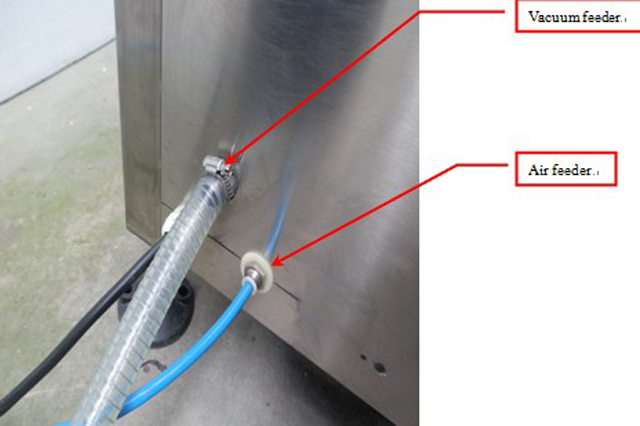

5. חבר את מיכל הוואקום למכונה. ודא שאין דליפת גז.

תמונה 8

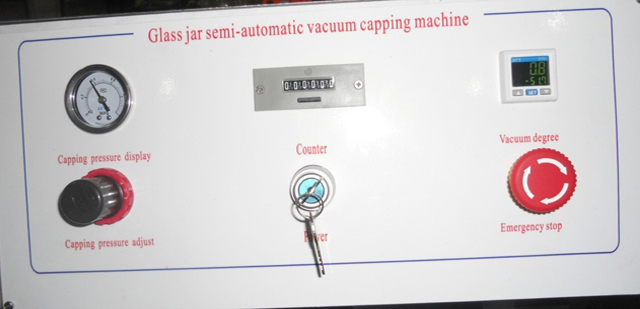

תפעול לוח הבקרה

תמונות

לוח הבקרה מורכב מטבלת לחץ מכסה, התאמת לחץ מכסה, מונה, מתג הפעלה, התאמת ואקום ועצירת חירום.

1. כוונון לחץ המכסה יכול לשמש כדי להתאים את מומנט המכסה, כאשר הוא בכיוון השעון, הלחץ גדל, מומנט המכסה חזק יותר, כאשר הוא נגד כיוון השעון, הלחץ ירד, מומנט המכסה קטן יותר;

2. עצירת חירום, כאשר משהו חירום קורה, לחץ על מתג עצירת החירום, ואז המכונה תהיה במצב בטוח;

3. המונה אמור לספור כמה כוסות הפקתם, אם תכניסו את לחצן האיפוס, המונה ייספר כאפס;

4. אם צריך להתאים את דרגת הוואקום, לחץ על ה- "M" בטבלה מותאמת הוואקום, והוא יציג "St1", לחץ על "︽" "︾" כדי לכוונן.

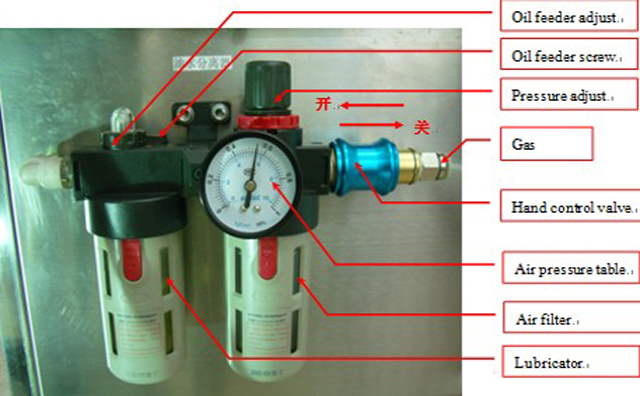

מפריד שמן ומים ולחץ והתאמה (תמונה 10)

תמונה 10

מפריד שמן ומים מורכב משסתום בקרה ידני, התאמת לחץ, טבלת לחץ אוויר, התאמת שמן, מסנן אוויר ומכשיר סיכה;

שסתום בקרת יד נועד להפעיל ולכבות את כל אספקת האוויר של המכונה;

התאמת הלחץ היא לספק את הלחץ למכונה, כאשר הוא בכיוון השעון, הלחץ גדל, כאשר הוא נגד כיוון השעון, הלחץ ירד;

טבלת לחץ אוויר היא להציג את לחץ העבודה של המכונה;

התאמת שמן היא לספק שמן למכונה, כאשר היא פועלת בכיוון השעון, השמן ירד, כאשר הוא נגד כיוון השעון, השמן גדל.

מסנן אוויר נועד להסיר את המים מהאוויר הדחוס, כאשר הלחץ של מפריד השמן והמים הוא אפס, מסנן האוויר יוסר את המים באופן אוטומטי.

סיכה היא לספק שמן למכונה, ראשית צריך לסגור את אספקת האוויר, ולהכניס מעט שמן לתוך הסיכה, בערך 2-3 חודשים בכל פעם.

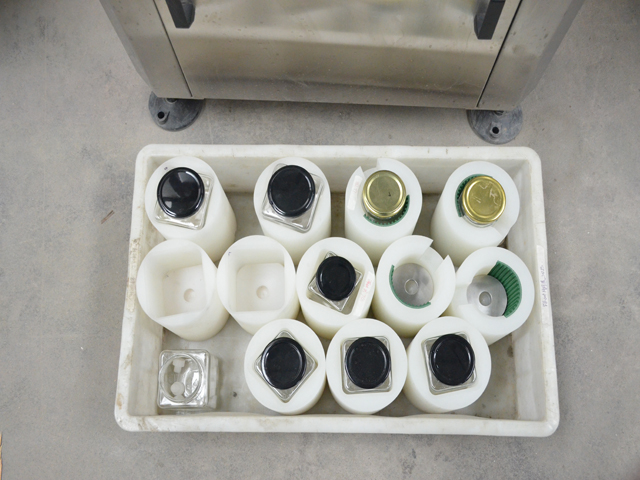

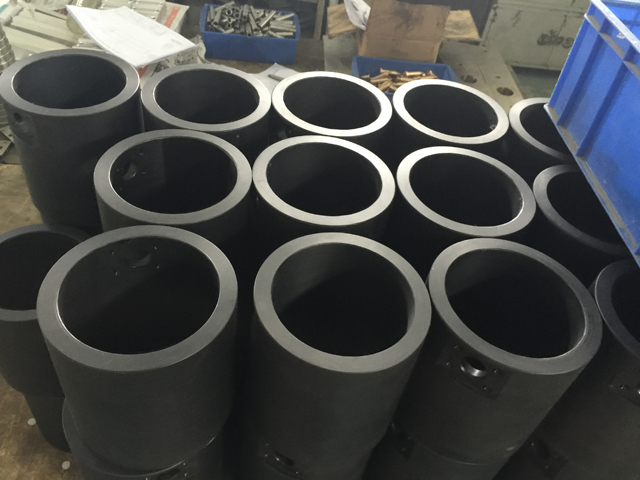

חלקי חילוף לעובש שיתאימו לגדלים שונים של צנצנות/בקבוקים
