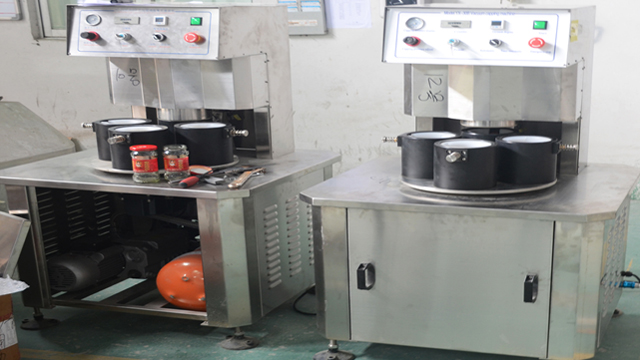

מכונת כיסוי צנצנות זכוכית ואקום למחצה אוטומטית לסגירת כובעי מתכת

• דגם: מכונת מכסה ואקום VK-SVC
• ספק כוח: AC220V/50-60Hz
• מהירות מכסה: 1200-1500bph
• הספק: ≤1.3KW (כולל משאבת ואקום)
• קוטר כובע: Φ30-Φ85 מ"מ, Φ85-Φ110 מ"מ
• גובה הבקבוק: 50-180 מ"מ, 120-250 מ"מ
• קוטר הבקבוק: Φ30-Φ80 מ"מ, Φ80-Φ150 מ"מ
• דרגת ואקום מגבילה: -0.08Mpa
• פיתול מכסה: 5-25N.M
• צריכת אוויר: 0.5m3/0.7Mpa

צפה בסרטון

מכונת מכסה סדרה זו נחקרת ומיוצרת על ידינו עם שנים של ניסיון בייצור; היא היצירה המקורית המקומית, היא משתמשת במשאבת ואקום כדי לשאוב, דרגת ואקום גבוהה זמינה, מומנט מכסת ורמת ואקום ניתן להגדיר לפי דרישה התואמים למגוון צורות וגדלים שונים של בקבוקים לכיסוי, תאימות חזקה וקלה להתאמה.

הרכיבים הפנאומטיים והחשמליים העיקריים הם של מותגים מפורסמים בעולם, ביצועים יציבים ואמינים.

בשימוש נרחב בבקבוקי זכוכית עם מכסי פח מכסה ואקום למזון, שימורים, משקאות, תבלינים, מוצרי בריאות ותעשיות אחרות.

פרמטר טכני

• דגם: מכונת מכסה ואקום VK-SVC
• ספק כוח: AC220V/50-60Hz
• מהירות מכסה: 1200-1500bph
• הספק: ≤1.3KW (כולל משאבת ואקום)
• קוטר כובע: Φ30-Φ85 מ"מ, Φ85-Φ110 מ"מ
• גובה הבקבוק: 50-180 מ"מ, 120-250 מ"מ
• קוטר הבקבוק: Φ30-Φ80 מ"מ, Φ80-Φ150 מ"מ
• דרגת ואקום מגבילה: -0.08Mpa
• פיתול מכסה: 5-25N.M
• צריכת אוויר: 0.5m3/0.7Mpa

הוראות הפעלה למכונת מכסה ואקום חצי אוטומטית

מבנה ועקרונות עבודה

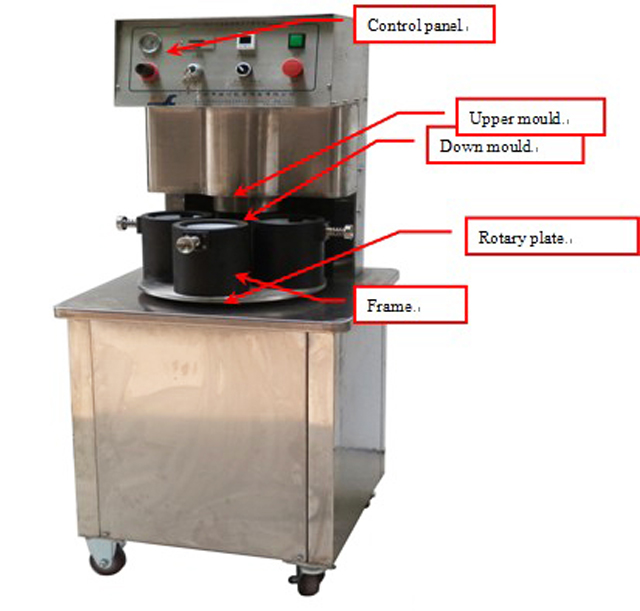

תמונה 1: מכונת מכסה ואקום

עקרונות עבודה ופונקציות

מכונה זו מורכבת ממסגרת מכונה, עובש עליון למטה, מערכת מיקום סיבובית, מבנה מכסה, מערכת ואקום, מערכת בקרת חשמל ולחץ.

עבודה כמו: הכנס את הזכוכית עם המכסים לתוך תבנית הפונה, ואז הנח את תבנית הפלטה למרכז ראש המכסה ביד. אז המכונה תכסה אוטומטית עם ואקום.

למכונה זו יש פונקציות להלן:

כאשר אתה שם את התבנית למטה למרכז ראש המכסה, המכונה תכסה אוטומטית עם ואקום;

פונקציית ערכת הוואקום הנמוכה ביותר: אם המכונה לא יכולה להגיע לדרגת הוואקום כפי שהוגדרה קודם לכן, המכונה לא תעבוד עבור ההליך הבא;

פונקציית מומנט מכסה: ראש המכסה מוזז על ידי גליל אוויר, וניתן לכוונן על ידי לחץ;

מבנה ורכיבים עיקריים:

משאבת ואקום ומיכל ואקום:

משאבת ואקום ומיכל ואקום משמשים להשגת תפקוד ואקום, משאבת הוואקום צריכה להיות עם שמן ואקום, חצי משמן ואקום בפנים זה בסדר. אסור להשתמש במכונה אם אין עוד שמן ואקום בפנים

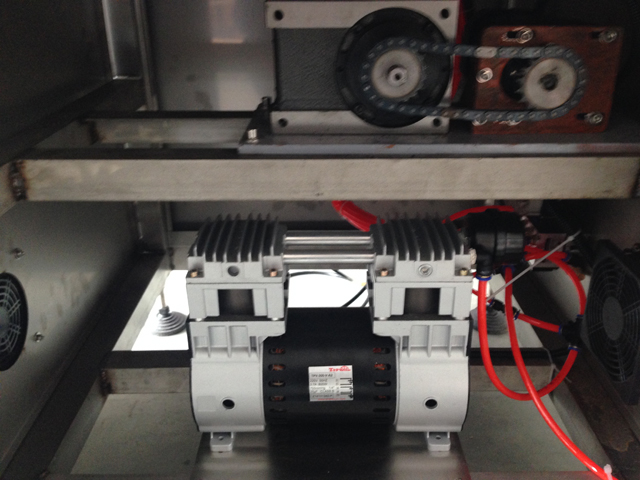

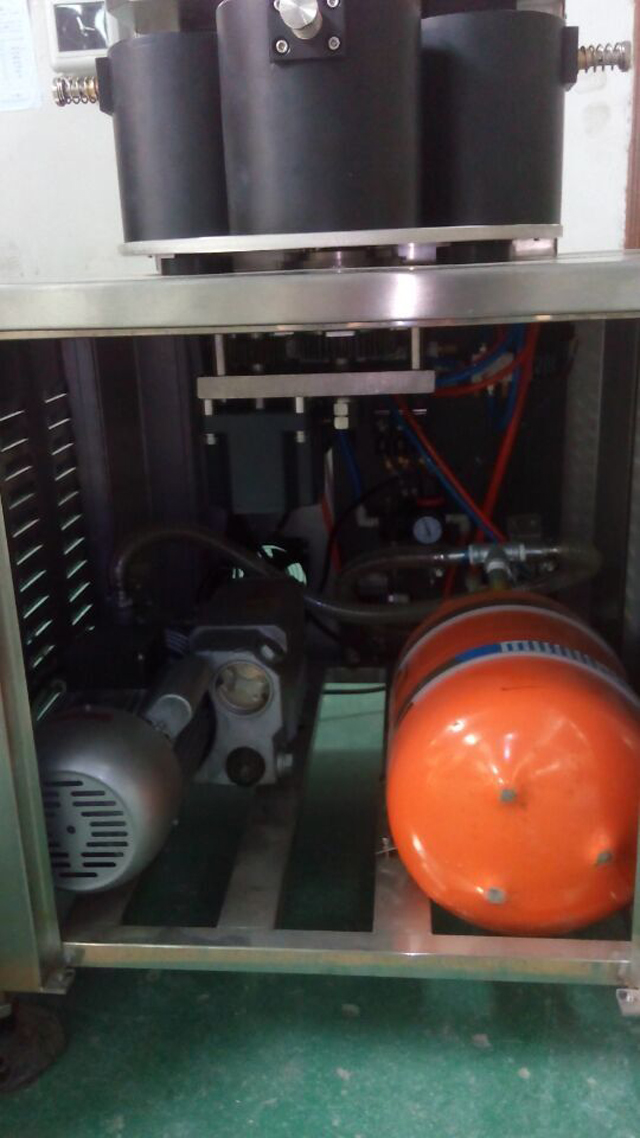

תמונה 2 מיכל ואקום ומשאבת ואקום

אנא חבר את משאבת הוואקום ומיכל הוואקום כמו בתמונה למעלה ואספקת חשמל

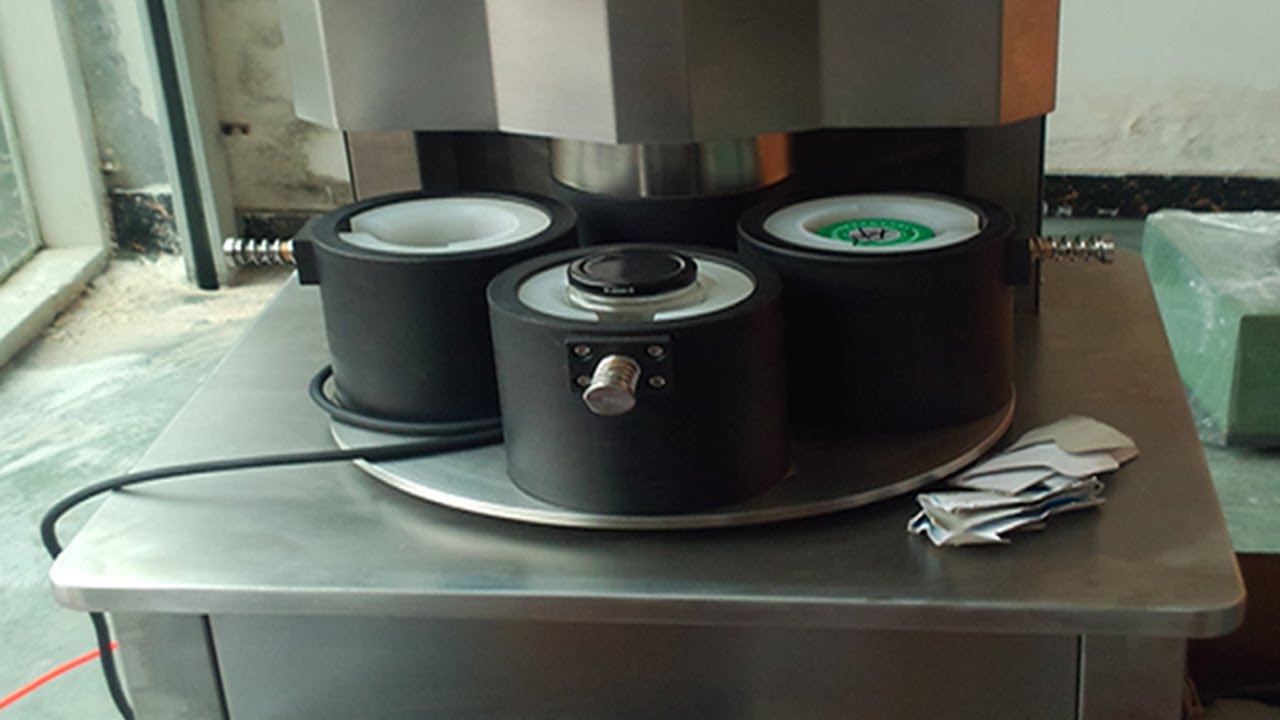

מבנה לוחית סיבובית

תמונה 3

צלחת סיבובית זו מזיזה ב-4 שלבים

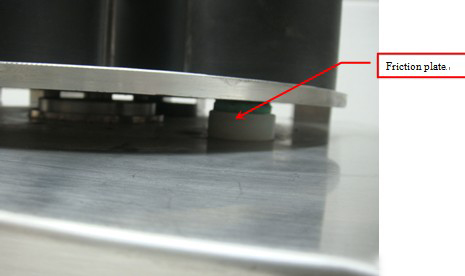

כדי להבטיח שצלחת סיבובית זזה בהתמדה, צלחת סיבובית זו מאמצת 3 לוחות חיכוך כדי לספק התנגדות כדי להבטיח תנועה יציבה. יש לשמור על ניקיון המכונה בזמן העבודה, ולוחות החיכוך יישחקו בהדרגה, בדוק באופן קבוע והתחלף באופן קבוע.

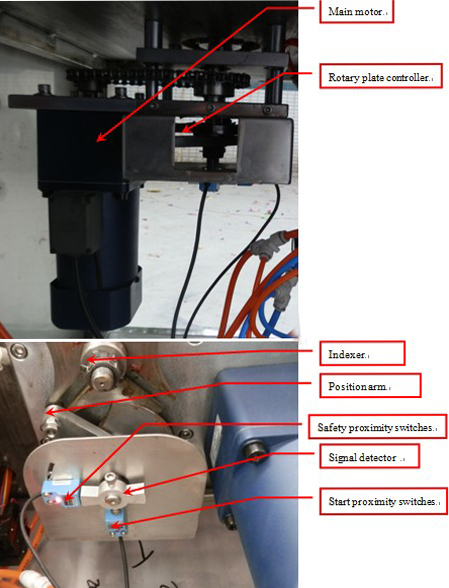

תמונה 4

הצלחת הסיבובית מועברת על ידי המנוע הראשי, כאשר גלאי האותות עובר למתגי הקרבה להתנע ומקבל אותות (גלאי האותות ומתגי הקרבה הוא בערך 2-3 מ"מ), התבנית העליונה עוברת למכסה, כאשר היא מכסה, המנוע עדיין עובד , כאשר גלאי האותות עובר למתגי קרבה בטיחותיים ומקבל אות, המנוע מפסיק לעבוד.

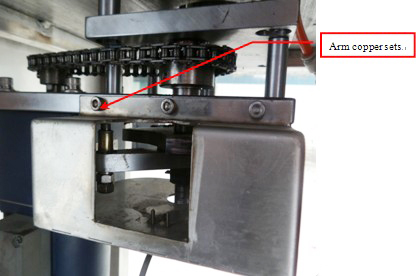

תמונה 5

ערכות נחושת של זרועות יישחקו בזמן העבודה, חייבות לשים עליהן מעט שומן באופן קבוע ולהחליף אותן כאשר היא פגומה. בעת שינוי אתה יכול לראות תמונה 5

מבנה מכסה

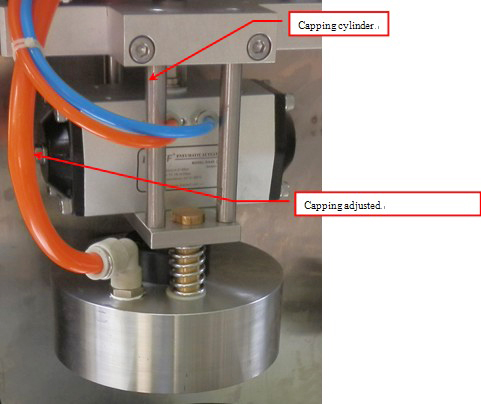

מכסה ראש

ראש המכסה מועבר על ידי צילינדר להרמה ולמטה, כאשר ראש המכסה יורד עד מכסה ומגיע לדרגת הוואקום כפי שהוגדרה קודם לכן, ראש המכסה יעבור להליך הבא. ניתן לכוונן את מומנט המכסה על ידי כפתור לחיצת מכסה בלוח הבקרה (כפי שניתן לראות בלוח הבקרה)

הגומי האדום בתוך ראש המכסה הוא החלק הנוח ללבוש, צריך לבדוק ולהחליף לעתים קרובות. כאשר מכסים, ראש המכסה חייב להדביק את המכסים, אתה יכול לשים משהו בתוך התבנית למטה כדי להגיע לגבהים שונים. אבל הגובה לא יכול להיות יותר מדי, או אם הוא גובה מדי, אתה לא יכול להשיג תפקוד ואקום, אבל אם זה לא מספיק גובה, זה לא יכול להיות מכסה. בדרך כלל המרחק למכסים ולחלק העליון של תבנית הפונה הוא 16-19 מ"מ

מכשיר קליק על בקבוק

תמונה 7

התקן לחיצה על הבקבוק נועד לתקן את הבקבוק בזמן המכסה, כאשר הצלחת הסיבובית אמורה להתמקם, גליל הלחיצה על הבקבוק נע כדי לתקן את הבקבוק כדי להבטיח מכסה טובה.

הַתקָנָה

1. על המכונה להיות במקום נקי ובטוח

2. ודא שתחנת החירום זמינה (תמונה 5)

3. ספק כוח לבדיקה

4. חבר את המכונה עם צינור גז למפריד הנפט והמים, התאם את לחץ האוויר ל-0.6Mpa

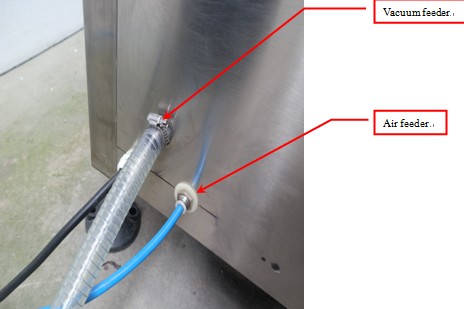

5. חבר את מיכל הוואקום למכונה. ודא שאין דליפת גז.

תמונה 8

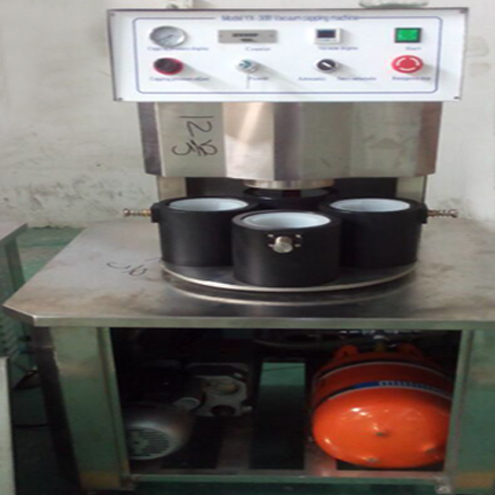

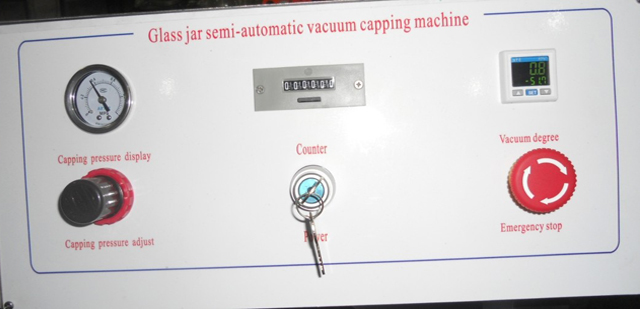

תפעול לוח הבקרה

תמונות

לוח הבקרה מורכב מטבלת לחץ מכסה, התאמת לחץ מכסה, מונה, מתג הפעלה, התאמת ואקום ועצירת חירום.

1. ניתן להשתמש בכוונון לחץ המכסה כדי לכוונן את מומנט המכסה, כאשר הוא בכיוון השעון, הלחץ גדל, מומנט המכסה חזק יותר, כאשר הוא נגד כיוון השעון, הלחץ ירד, מומנט המכסה קטן יותר.
2. עצירת חירום, כאשר משהו חירום קורה, לחץ על מתג עצירת החירום, ואז המכונה תהיה במצב בטוח
3. המונה הוא לספור כמה כוסות הפקתם, אם תכניסו את לחצן האיפוס, המונה ייספר כאפס.
4. אם צריך לכוונן את דרגת הוואקום, לחץ על "M" בטבלה מותאמת הוואקום, והוא יציג "St1", לחץ על "︽" "︾" כדי להתאים

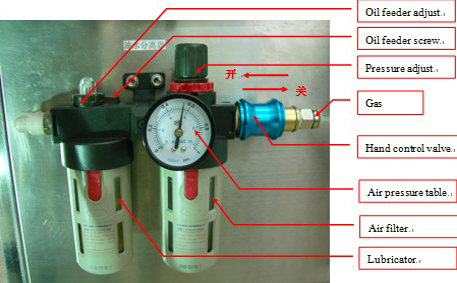

מפריד שמן ומים ולחץ והתאמה (תמונה 10)

תמונה 10

מפריד שמן ומים מורכב משסתום בקרה ידנית, התאמת לחץ, טבלת לחץ אוויר, התאמת שמן, מסנן אוויר ומכשיר סיכה;

שסתום בקרת יד נועד להפעיל ולכבות את כל אספקת האוויר של המכונה;

התאמת הלחץ היא לספק את הלחץ למכונה, כאשר הוא בכיוון השעון, הלחץ גדל, כאשר הוא נגד כיוון השעון, הלחץ ירד;

טבלת לחץ אוויר היא להציג את לחץ העבודה של המכונה;

התאמת שמן היא לספק שמן למכונה, כאשר היא עם כיוון השעון, השמן ירד, כאשר הוא נגד כיוון השעון, השמן גדל;

מסנן אוויר הוא להסיר את המים של האוויר הדחוס, כאשר הלחץ של מפריד שמן ומים הוא אפס, מסנן האוויר יוסר את המים באופן אוטומטי;

סיכה היא לספק שמן למכונה, ראשית צריך לסגור את אספקת האוויר, ולהכניס מעט שמן לתוך הסיכה, בערך 2-3 חודשים בכל פעם.

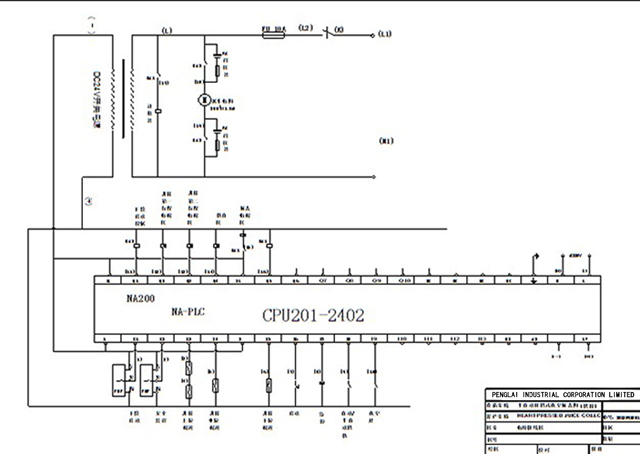

שרטוט חשמלי למכונת מכסה ואקום
